防水性能評価

防水性能評価とは

IEC60529(JIS C 0920)に規定されているエンクロージャ(外郭)の防水性を確認する試験です。

キャビネットは使用環境によってさまざまな浸水リスクにさらされます。 防水試験ではキャビネットが受ける水の影響を模擬し、内部に搭載した機器に対して有害な水の浸入がないことを確認します。

試験設備

降雨から水没まで評価できる試験装置を用いて防水性能を評価します。

防水性能評価試験例

防水性能評価試験例

設備仕様

IPX1・X2用滴水試験装置 試験面積:W480mm×D980mm

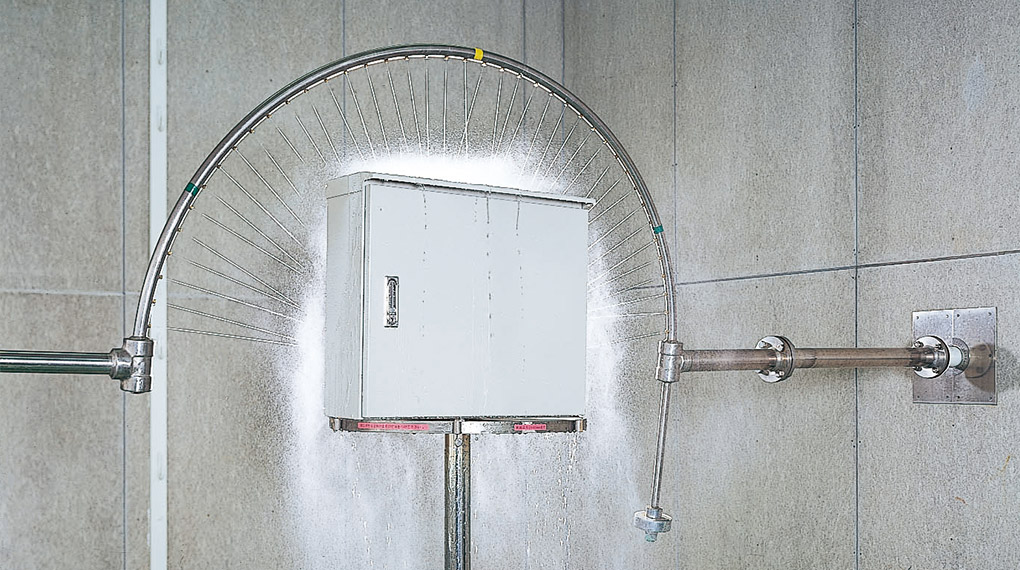

IPX3・X4用試験装置(振動管、散水ノズル) 振動管半径:R400mm、R600mm、R800mm、R1000mm

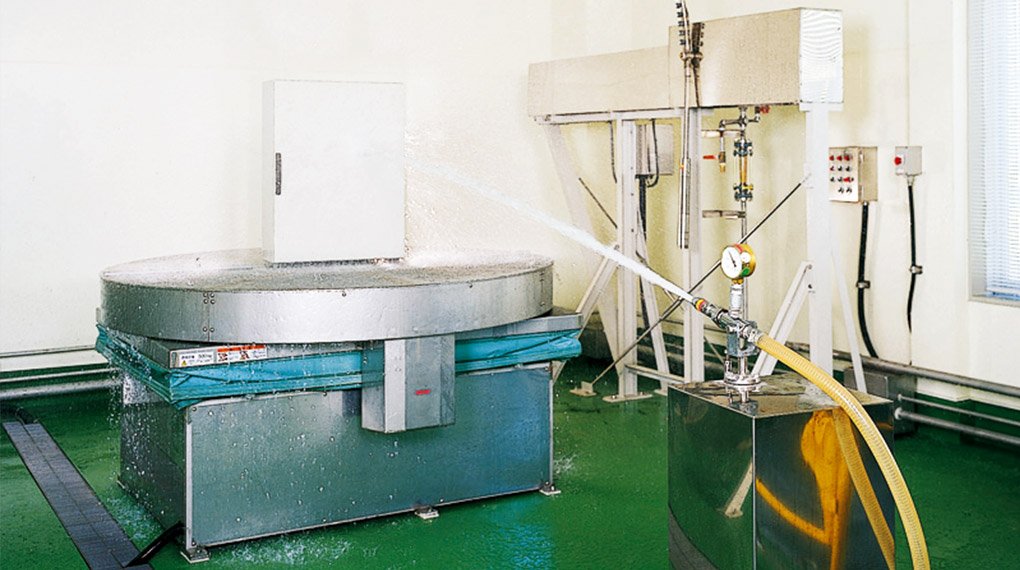

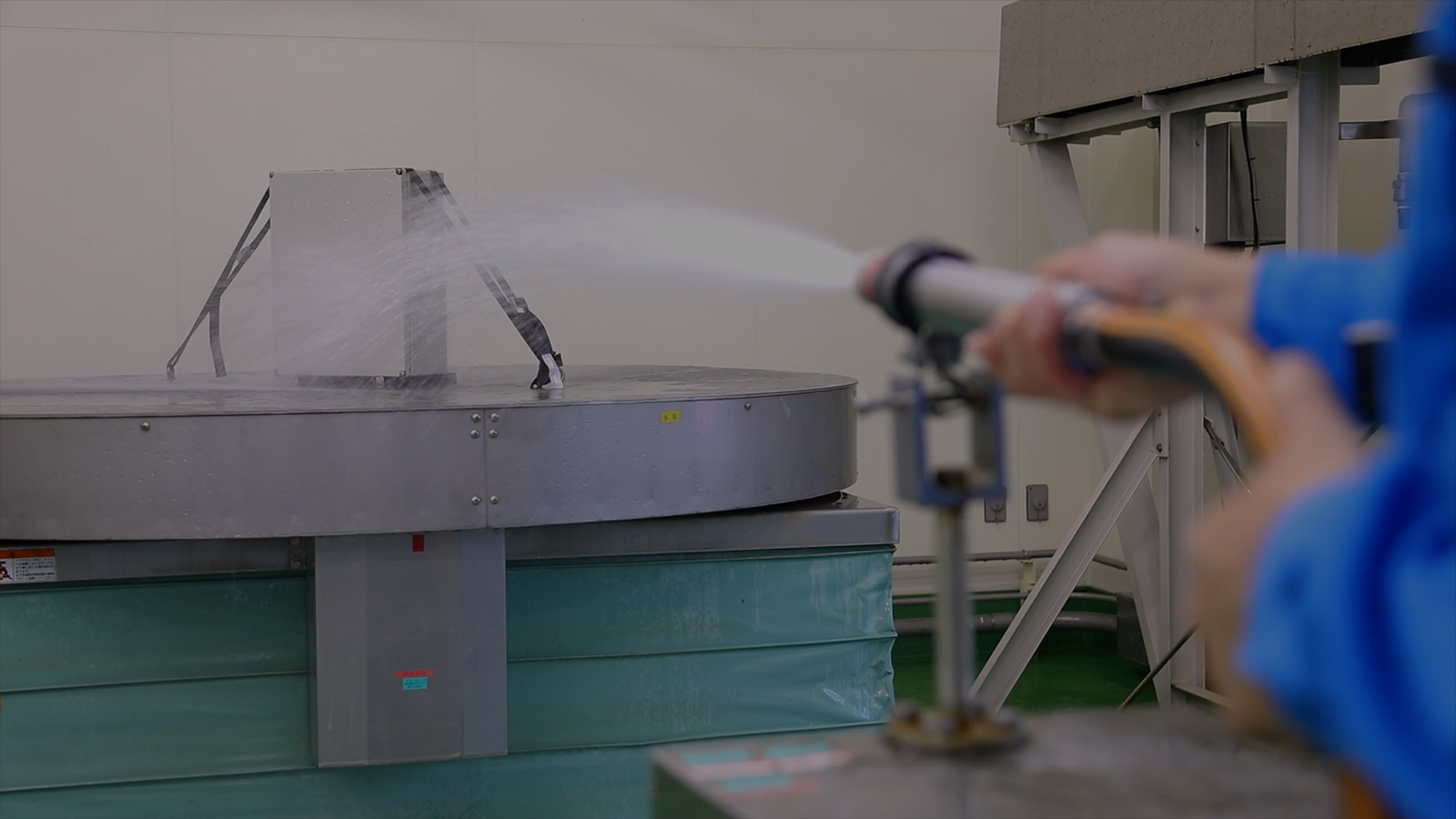

IPX5・X6用暴噴流試験装置 ノズル径:Φ6.3mm、Φ12.5mm
IPX7・X8用水槽 水槽寸法:W2000mm×H2000mm×D2000mm
