サーバラックの新たなるスタンダード52UのFDシリーズが日東工業から誕生です。

52U NEW ARRIVAL!52U NEW ARRIVAL!

サーバラックの新たなるスタンダード52UのFDシリーズが日東工業から誕生です。

グローバルスペックに対応
ハイパースケール
データセンターに最適
低コストで短納期
52Uを
標準ラインアップ
安心のハイスペック
堅牢性と収納性
の両立

PRODUCT INTRODUCTION

製品紹介

SERVER RACK FD SERIES / FDS

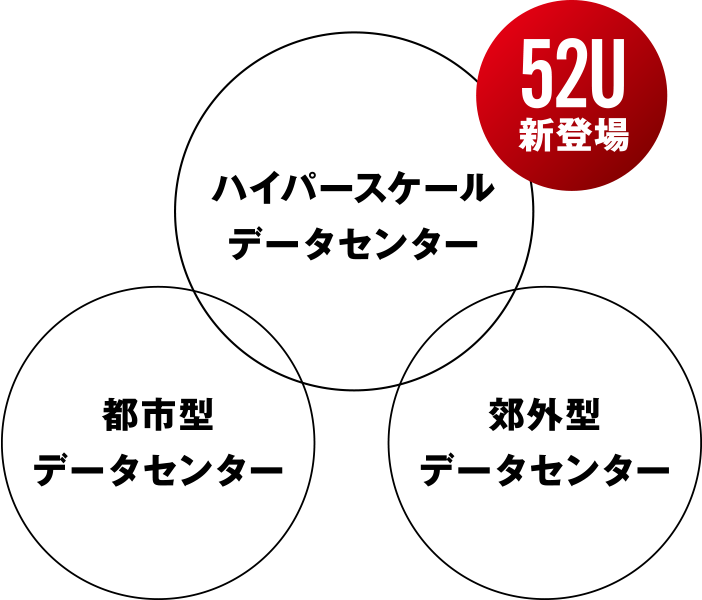

ハイパースケールデータセンター、都市型データセンター、郊外型データセンター

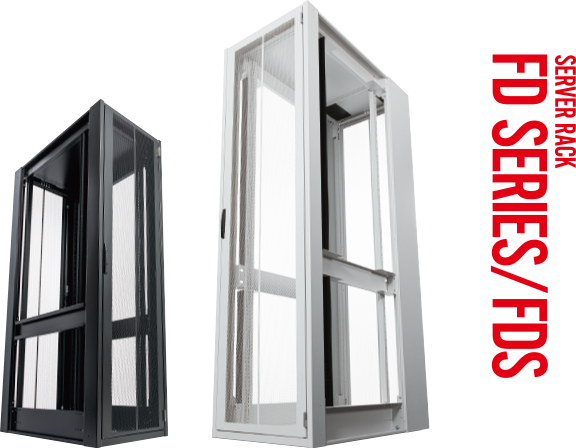

FDシリーズ

FDSタイプ

DX(デジタルトランスフォーメーション)の加速や企業基幹システムのクラウド移行などを背景に、ハイパースケールデータセンターの需要が急速に高まっています。
日東工業のFDシリーズは最新のデータセンターファシリティ(空調・電源・設置)に対応しています。
日東工業の

DATA CENTER SOLUTION

01

高水準プロダクト

データセンターが求める運用性・適応性・効率性に高い次元でお応えします。

02

安定性能

日本国内に十分な生産体制を整え、安定供給を実現。高い品質と信頼性をお届けします。

03

ファシリティ性能

省電力化・熱対策・ケーブルルーティングなどトータルにご提案。最適なデータセンターラックをプロデュースします。

サーバラックについて
疑問や質問なんでもご相談ください。

サーバラックについて疑問や質問なんでもご相談ください。

CONTACT
お気軽にお問合わせください。
資料請求も承ります。
パンフレットイメージ
お問合わせフォームはこちら

ハイレベルな
収納性、作業性、堅牢性、熱対策により
大規模なサーバ環境を「最適化」します。

STORAGE

収納性

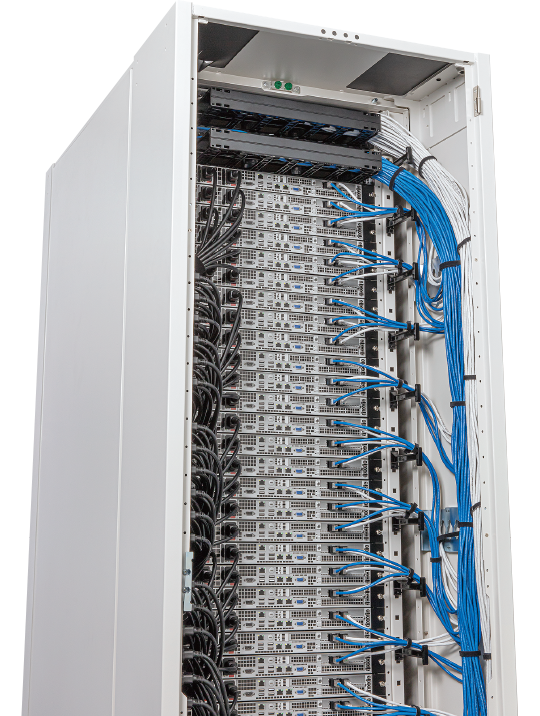

十分な電源・配線スペース

十分な電源・
配線スペースを確保

リアフレームの構造・部品構成をスマートにすることでよりワイドな
ワイヤリングスペースを確保。
背面側の電源の収納性や配線の作業性が飛躍的に向上しました。

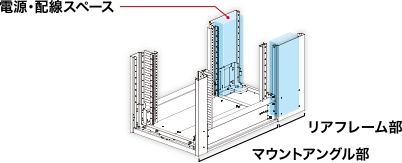

十分な電源・配線スペースの図

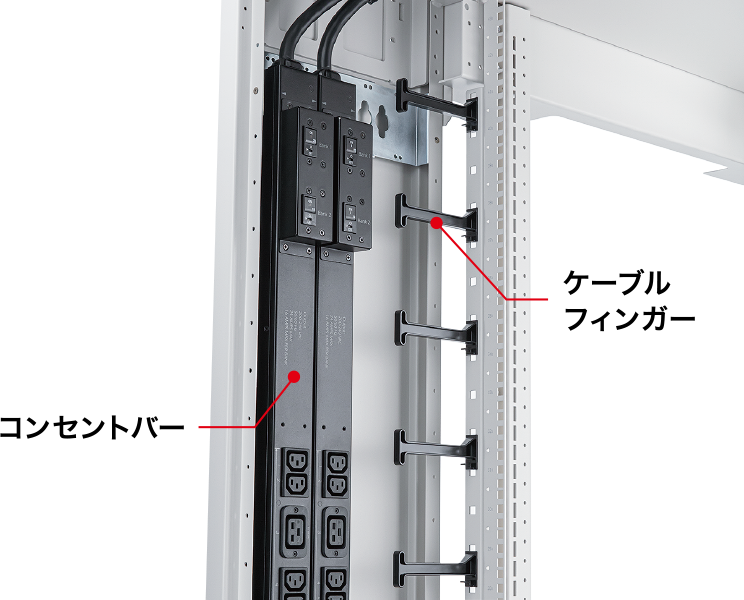

よりコンセントバーと配線保持部材(ケーブルフィンガー)を自在にレイアウト

コンセントバー、
配線用部材を自由に配置

取付金具(個別対応品)によりコンセントバーと配線保持部材(ケーブルフィンガー)を自在にレイアウト可能。
搭載機器の構成に合わせて、各種パーツを最適に配置可能です。

天井部に余長収納

天井部に余長収納可能

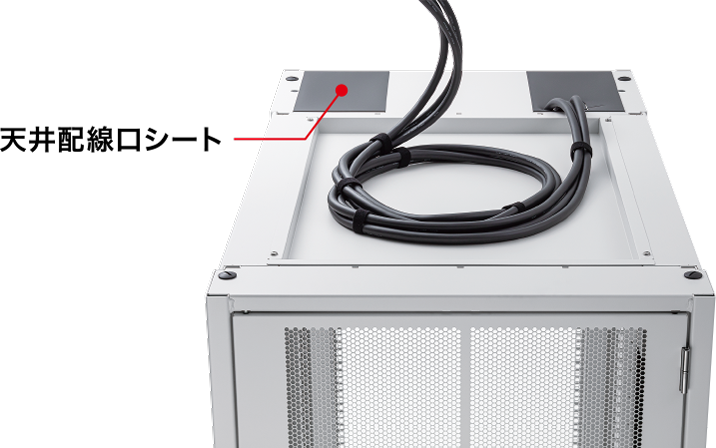

天井部に凹スペースを作り、電源や通信ケーブルの余長収納を可能に。配線量の増大に対応します。

WORK

作業性

180°開放型ドア

180°開放型ドアを採用

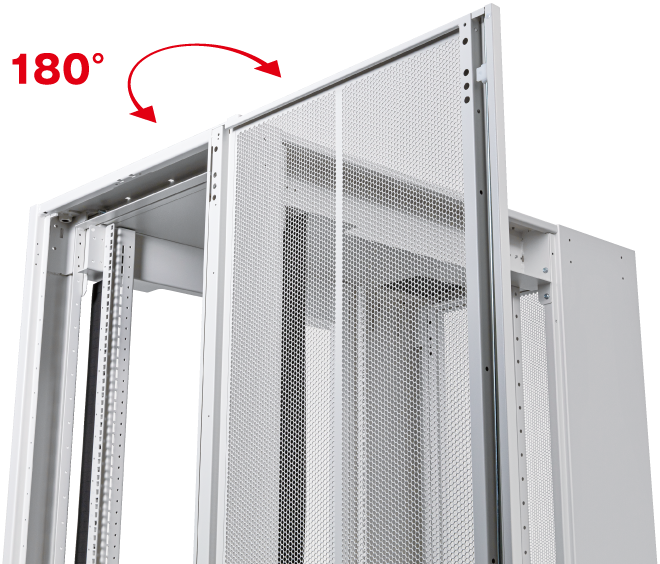

サーバ搭載時に最適な180°開放型ドアを採用。
メンテナンス性も向上します。

抜差型蝶番
抜差型蝶番により
ツールレスで着脱可能です。

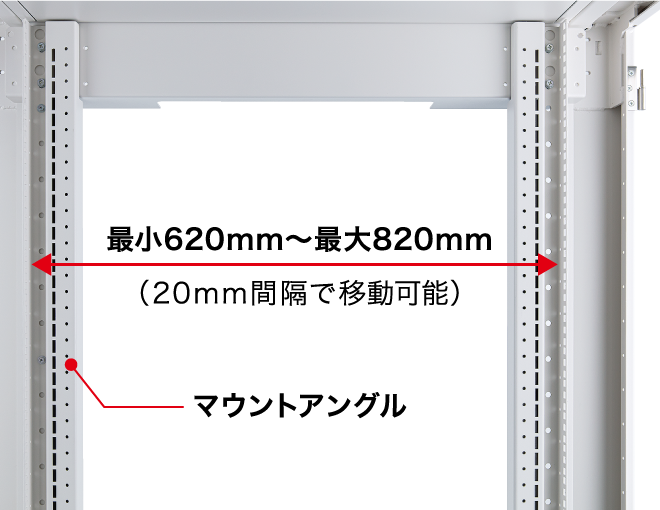

マウントアングル

マウントアングルの
移動可能範囲を拡大

マウントアングルの移動可能範囲を拡大し、さまざまな寸法の搭載機器や、前後の配線スペース変更にも対応します。

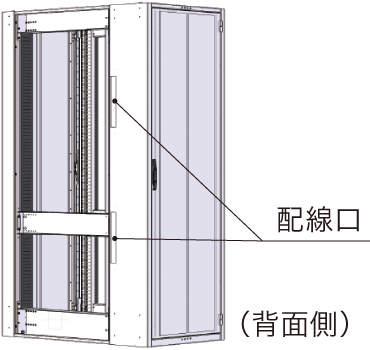

天井部からの入出線、側面部の前後配線

自由な配線とスムーズな
管理を実現

天井部からの入出線

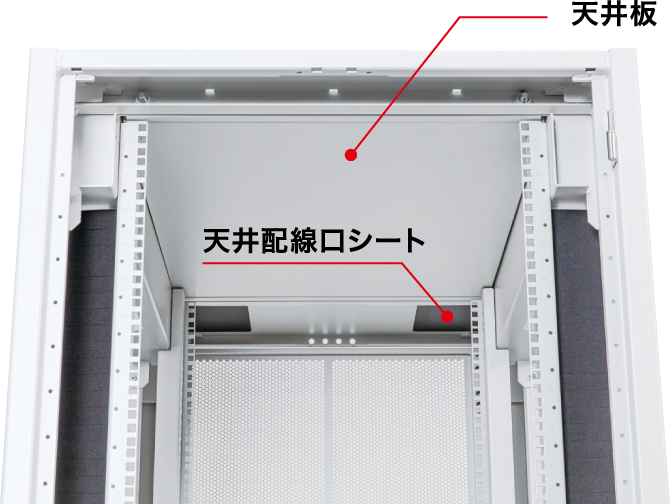

天井部からの多様な入出配線に対応。天井配線口シートを通すことでエア漏れも防ぎます。

側面部の前後配線

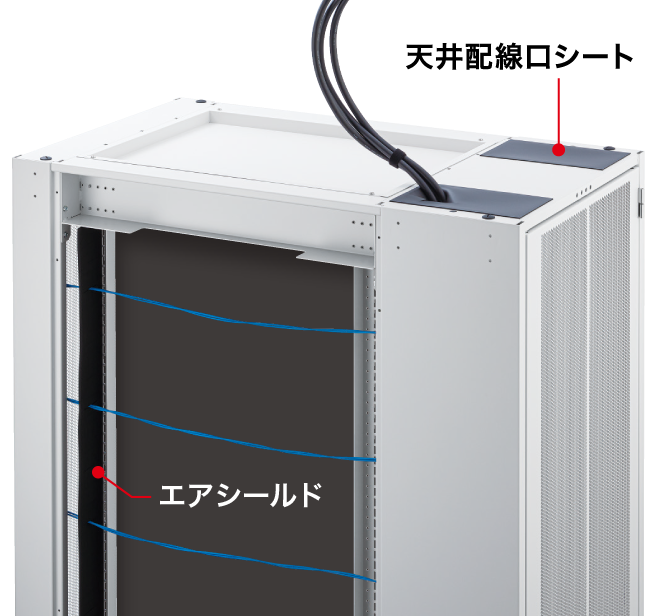

側面のエアシールドの間を通すことで、機器排熱の回り込みを防ぎながら前後配線が可能です。

THERMAL CONTROL

熱対策

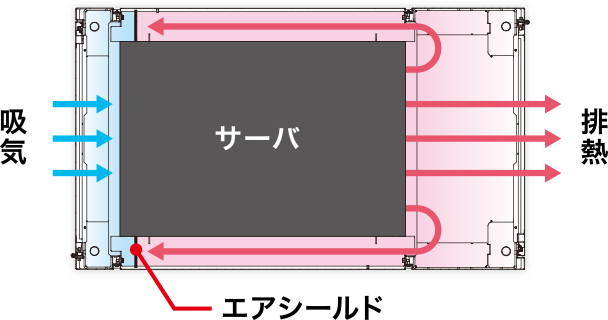

エア漏れを
防ぎ、冷却効率アップ

天井・側面・床下のエア漏れを防止。機器排熱の回り込みを防ぎ、冷却効率を高めます。

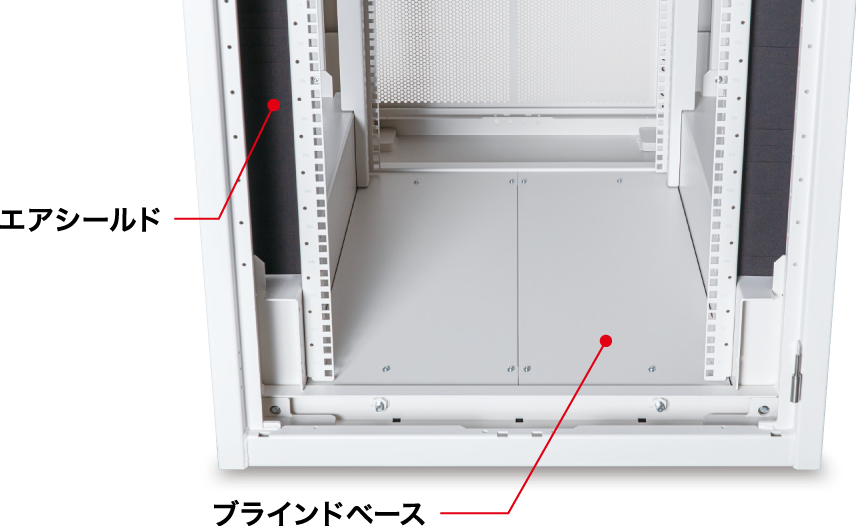

床下のエア漏れ防止構造
天井のエア漏れ防止構造
側面のエア漏れ防止構造

側面のエアシールドはマウントアングルを
移動した際も追従し、
排熱の回り込みを確実に防ぎます。

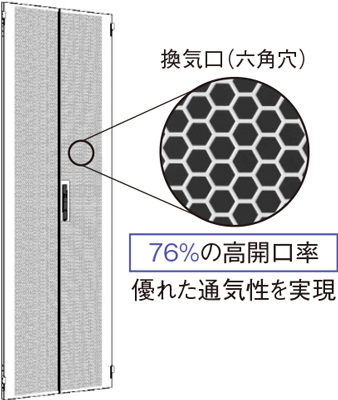

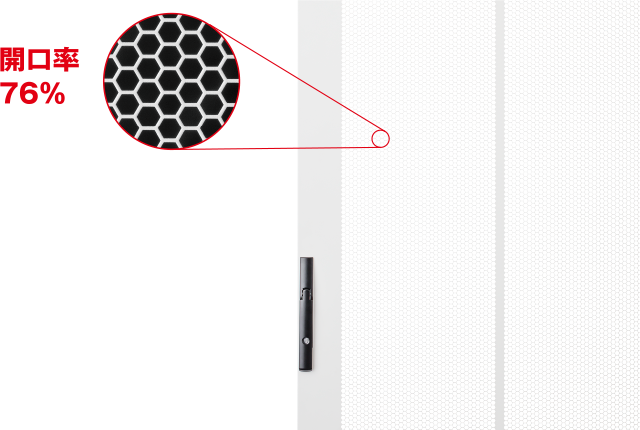

ドア換気口の開口率76%

セキュリティ性と通気性を両立した開口率76%を採用し、サーバが必要とする給・排気量を十分に確保します。

床下のエア漏れ防止構造

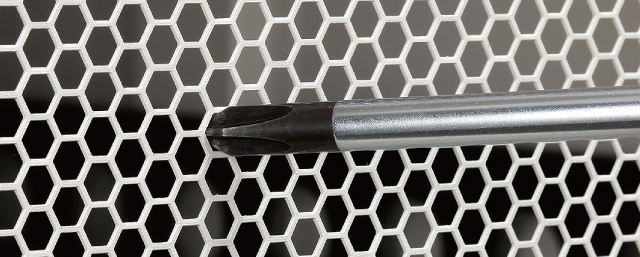

小径ハニカムパンチングにより、
一般工具などによる内部機器への
いたずらを防止します。

側面のエア漏れ防止構造
鍵番号違いハンドル
マスターキーシステムに対応可能な鍵番号違い仕様のハンドルを標準装備。
ラックを個別で管理しながらマスターキー1本ですべて解鍵できるマスターキー仕様(個別対応)も承ります。詳しくはお問合わせください。

ROBUSTNESS

堅牢性

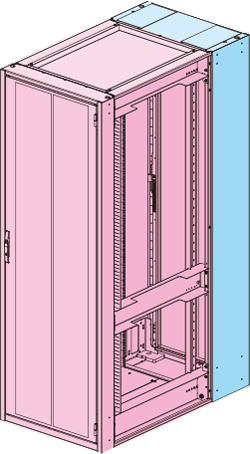

マウントアングル部、リアフレーム部

■マウントアングル部

■リアフレーム部

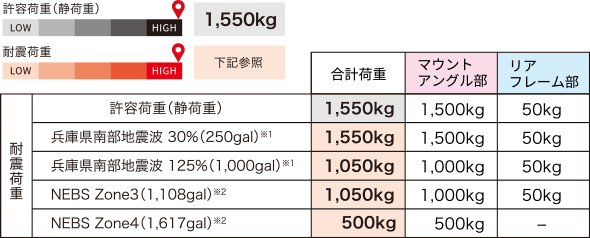

耐震荷重の表

※1. 代表機種(FDS120-624EK-SR-SL)の当社搭載条件による試験結果です。
※2. 代表機種(FDS120-720E-SR-SL)の当社搭載条件による試験結果です。
○機種・仕様(組替仕様・オプション追加)・搭載条件(重心位置)・設置環境などにより搭載可能質量が異なります。

実際の運用状態に近い荷重(サーバ、コンセントバー、配線など)をかけた条件で試験

耐震荷重1,550kg(免震ビル設置想定)

250gal(兵庫県南部地震波30%)時に、耐震荷重1,550kgをクリア。実際の運用状態に近い荷重(サーバ、コンセントバー、配線など)をかけた条件で試験を実施しています。 (耐震ビルに設置の場合は、耐震荷重1,050kg)

ラック写真

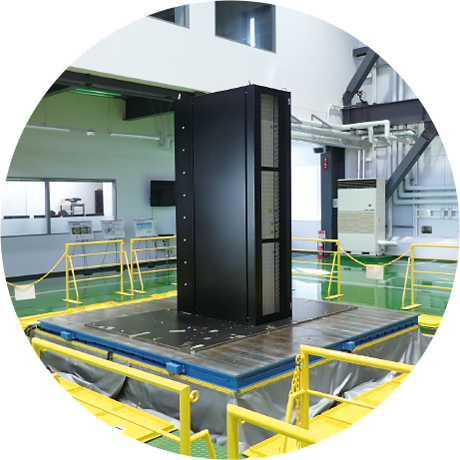

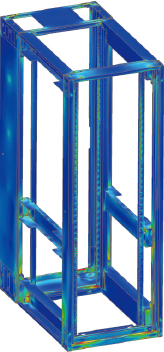

自社にて耐震強度確認試験を実施

試験結果とCAE構造解析の整合性を図り、より精度が高く適切な設計を実現。安全で高品質なサーバラックを提供します。

日東工業の試験・評価技術

日東工業では「ラボラトリ」と呼ばれる自社研究施設を保有し、耐震試験をはじめとする様々な性能評価試験を実施。
製品に要求される規格に達するまで試験と解析を繰り返し、安全性を極限まで追及した製品のみをお客様に提供しています。

日東工業写真

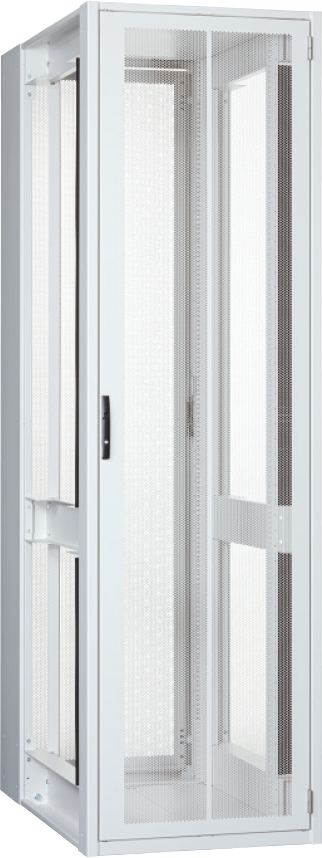

PRODUCT SPECIFICATION

製品仕様

  • 19インチEIA、前後ドア付、前後ケージナット、RoHS、ハンドル 鍵違い対応、デザイン塗装
  • ペールホワイト塗装(10YR8.5/0.5) 日塗工K19-85A、ブラック塗装(N1)
  • W=600
  • W=700

左右にスクロールしてご覧ください。

納期
区分
品名記号 外形寸法 mm パネル取付
有効スペース
質量
kg
ペールホワイト塗装 ブラック塗装 W(ヨコ) H(タテ) D(フカサ) EIA(タテ)

受注品

FDS100-620E FDS100-620EK 599 2,000 1,000 43U 119
FDS100-623E FDS100-623EK 2,310 50U 130
FDS100-624E FDS100-624EK 2,400 52U 133
FDS110-620E FDS110-620EK 2,000 1,100 43U 122
FDS110-623E FDS110-623EK 2,310 50U 133
FDS110-624E FDS110-624EK 2,400 52U 136
FDS120-620E FDS120-620EK 2,000 1,200 43U 130
FDS120-623E FDS120-623EK 2,310 50U 141
FDS120-624E FDS120-624EK 2,400 52U 145

 受注品:受注品

U=44.45
FDS120-624E
FDS120-624E

■納期・価格・配送方法については別途お問合わせください。
■ケージナットは付属されていませんので、ケージナットM5・M6をご利用ください。
■商品のサイズが大きいため設置場所までの搬入経路をご確認の上ご連絡ください。
【ご注意】 両側板なしが標準仕様になります。側板が必要な場合は下記組替仕様をご用命ください。

■標準付属品
部品名 個数
ハンドル用キー(鍵番号違い) 4コ
ケージナット用工具 1コ

W=600 図面ダウンロードはこちら >

左右にスクロールしてご覧ください。

納期
区分
品名記号 外形寸法 mm パネル取付
有効スペース
質量
kg
ペールホワイト塗装 ブラック塗装 W(ヨコ) H(タテ) D(フカサ) EIA(タテ)

受注品

FDS100-720E FDS100-720EK 699 2,000 1,000 43U 129
FDS100-723E FDS100-723EK 2,310 50U 140
FDS100-724E FDS100-724EK 2,400 52U 143
FDS110-720E FDS110-720EK 2,000 1,100 43U 131
FDS110-723E FDS110-723EK 2,310 50U 143
FDS110-724E FDS110-724EK 2,400 52U 146
FDS120-720E FDS120-720EK 2,000 1,200 43U 140
FDS120-723E FDS120-723EK 2,310 50U 152
FDS120-724E FDS120-724EK 2,400 52U 155

 受注品:受注品

U=44.45
FDS120-724E
FDS120-724E

■納期・価格・配送方法については別途お問合わせください。
■ケージナットは付属されていませんので、ケージナットM5・M6をご利用ください。
■商品のサイズが大きいため設置場所までの搬入経路をご確認の上ご連絡ください。
【ご注意】 両側板なしが標準仕様になります。側板が必要な場合は下記組替仕様をご用命ください。

■標準付属品
部品名 個数
ハンドル用キー(鍵番号違い) 4コ
ケージナット用工具 1コ

W=700 図面ダウンロードはこちら >

■価格につきましては、別途お問合わせください。

組替仕様

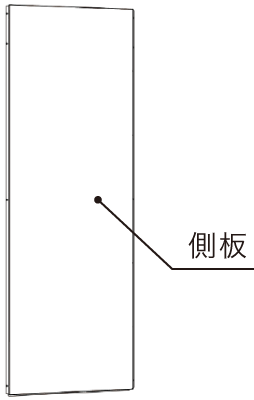

側板タイプ

・側板が必要な場合に!

側板タイプ
品名記号 適用機種 備考
-SR FDS
全機種
右側面用
-SL 左側面用

■上記は側板1枚分の組替仕様です。

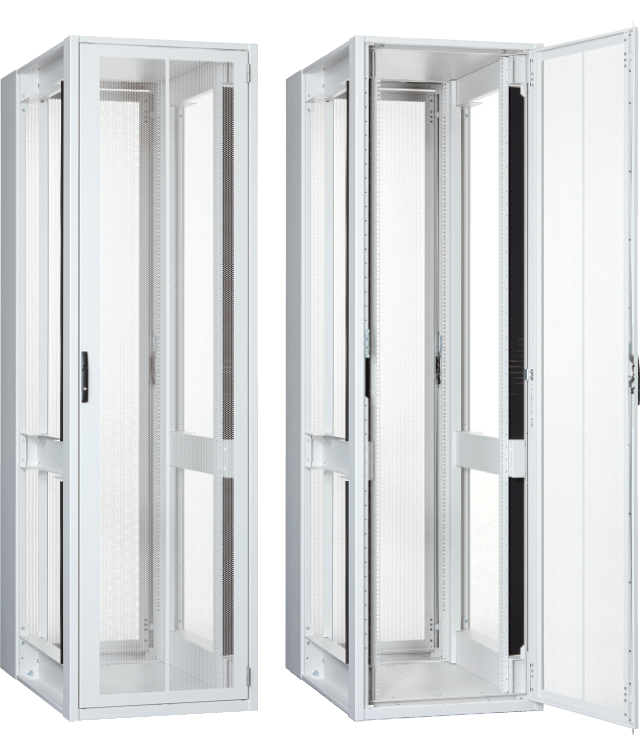

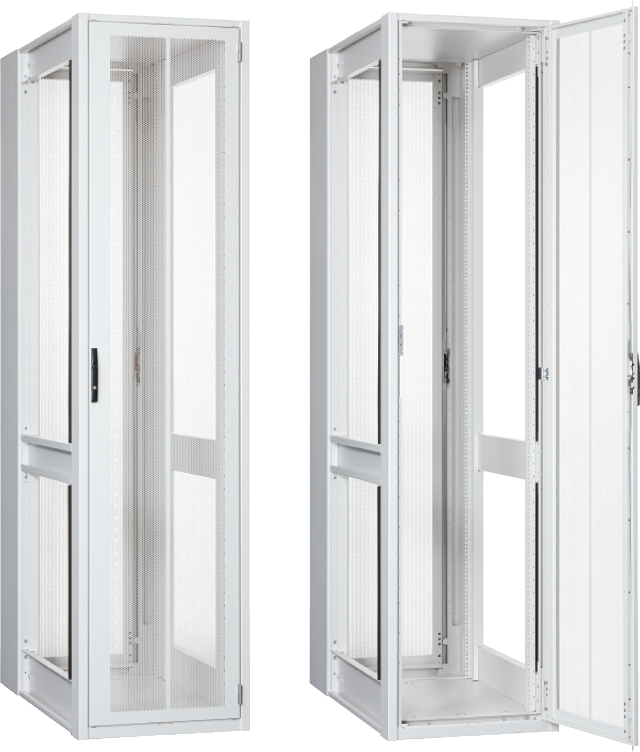

両開きドア・換気口タイプ
背面両開きドア・換気口タイプ

・通路幅が狭い所へ!

両開きドア・換気口タイプ、背面両開きドア・換気口タイプ
品名記号 適用機種 備考
-DP2 FDS
全機種
前面用
-RDP2 背面用

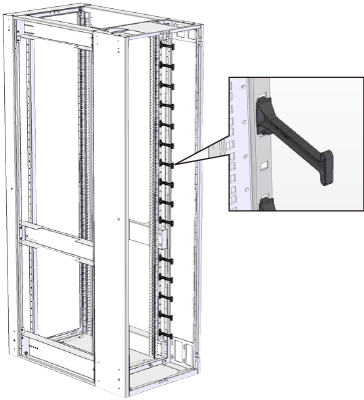

背面ケーブルフィンガー付タイプ

・ユニットごとにケーブルを配線整理!

背面ケーブルフィンガー付タイプ
品名記号 適用機種 摘要
-MRFR W=699mm
H=2,000・2,310・2,400mm
D=1,100・1,200mm
右側背面用
-MRFL 左側背面用

オプション

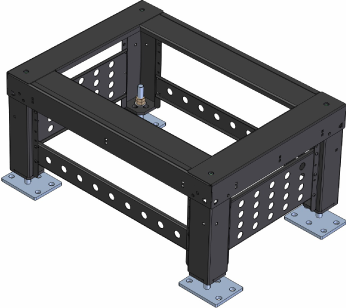

フリーアクセスフロア用基台・
レベル調整タイプ

・ウィスカ対策に対応!

・レベル調整機能付!

フリーアクセスフロア用基台・レベル調整タイプ
RDK-FDSA

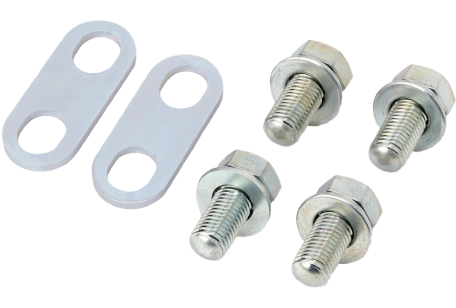

天井連結金具セット

・側板を取り付けた状態で天井部
での連結が可能!

天井連結金具セット
RD76-1FD

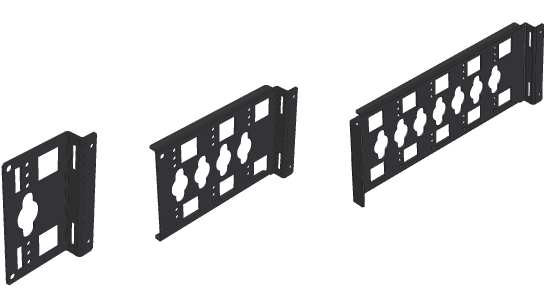

コンセントバー取付金具

・ねじ固定とペグ固定に対応!

コンセントバー取付金具
RD82-□FD□K

個別対応

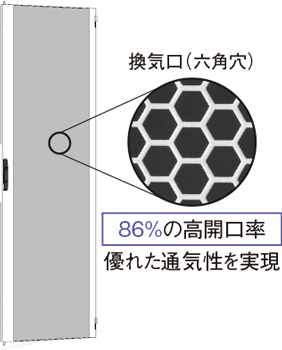

ドア換気口開口率86%タイプ
背面ドア換気口開口率86%タイプ

ドア換気口開口率86%タイプ、背面ドア換気口開口率86%タイプ

側面連結配線タイプ

側面連結配線タイプ

天井入線用開口
ブラシ仕様

天井入線用開口ブラシ仕様

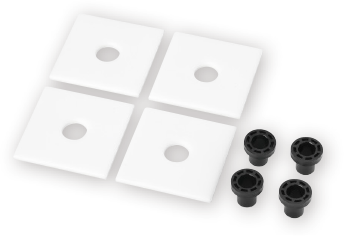

絶縁プレート

絶縁プレート
