さまざまな運用に
対応する、
「つながる」充電器

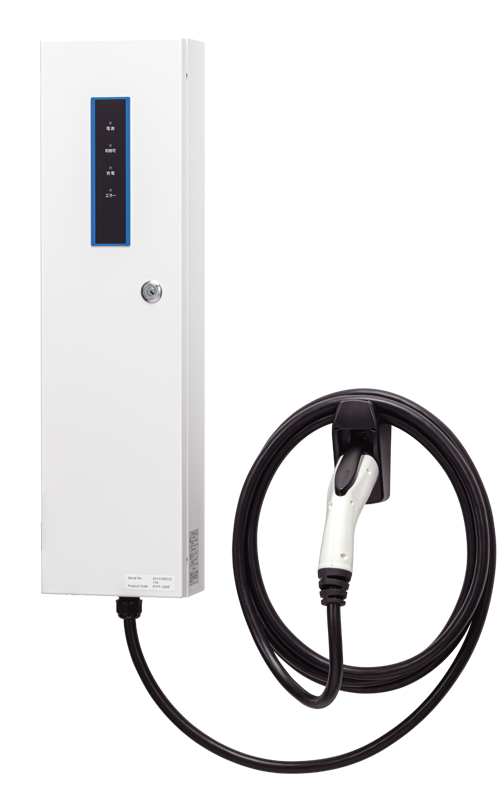

  • MODE3普通充電器

  • Pit-2G

事業所駐車場からパブリック、集合住宅、一般住宅
まで幅広く使える普通充電器です。
通信モデルはさまざまなサービスに
「つながる」こと
ができます。

EVPT-2G□□
JARI認証品

JARI認証品は2023年4⽉発売
【ご注意】JARI認証は「JARI認証品」のみが取得しています。
JARI認証品以外はNeV補助⾦対象となりませんのでご注意下さい。

J1772 コネクター規格

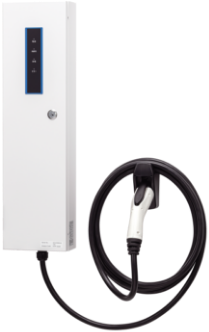

  • 壁掛

    壁掛タイプ

  • 自立

    自立タイプ
    オプション
    自立スタンド
    EVPX-ST2A 使用時
EVPT-2G□□

CONTENTS

通信モデルならサービス・オペレーションが選べる

通信モデル

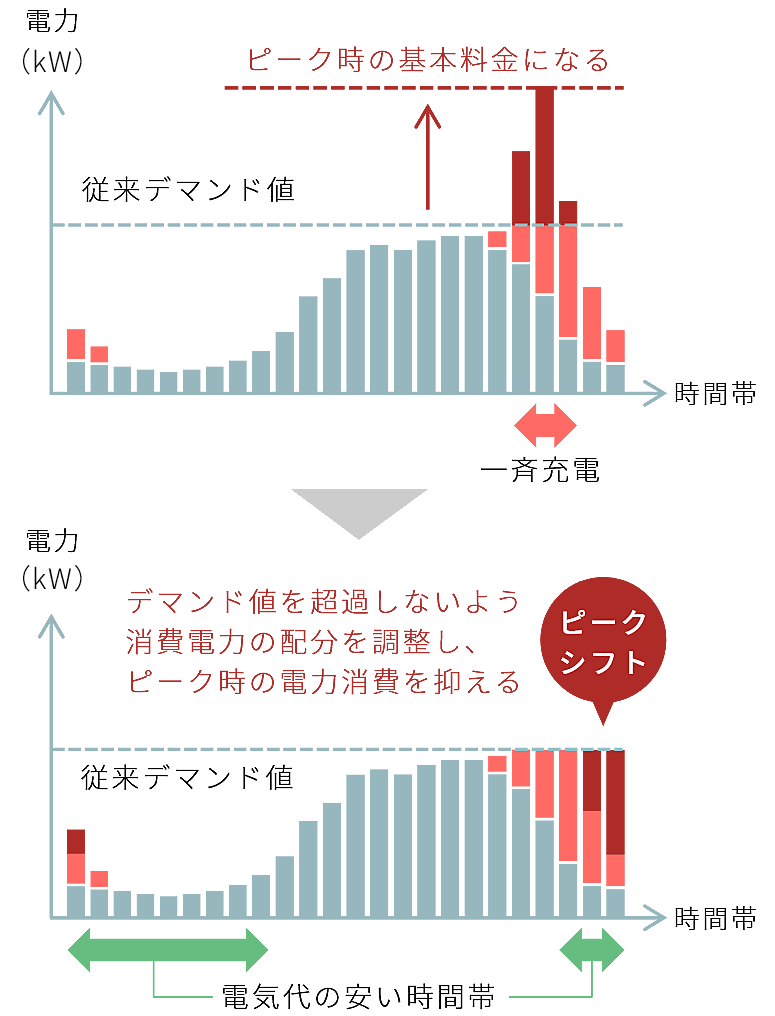

4G通信を使って遠隔で制御・監視ができるモデルです。サービス事業者との連携により、課金やエネルギーマネジメントなどさまざまな設置環境に応じた運用が可能です。通信機能をお使い頂くにはサービス契約が必須となります。（複数のサービスの併用はできません）

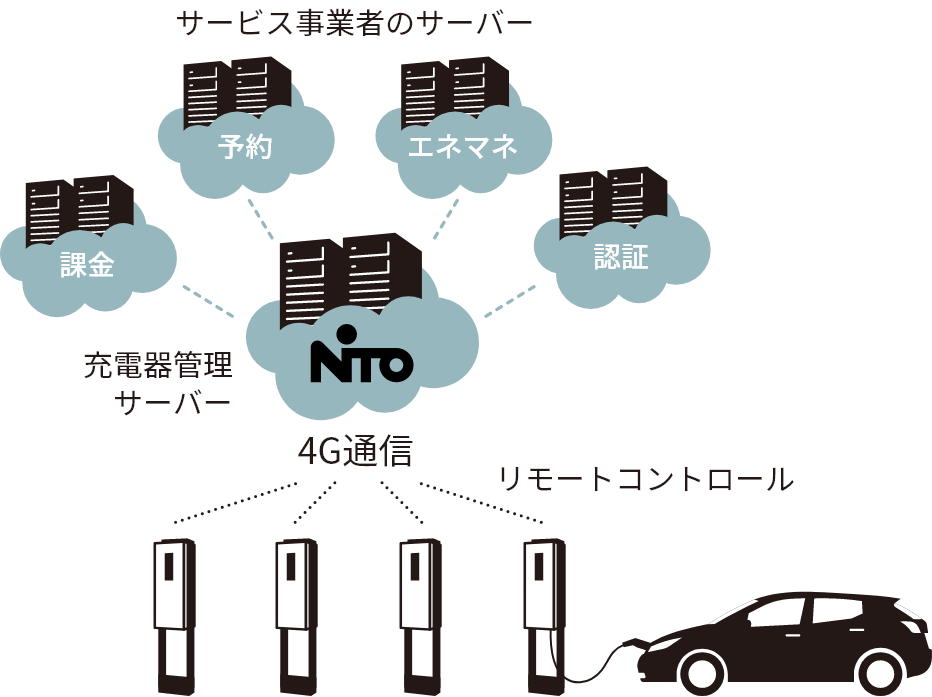

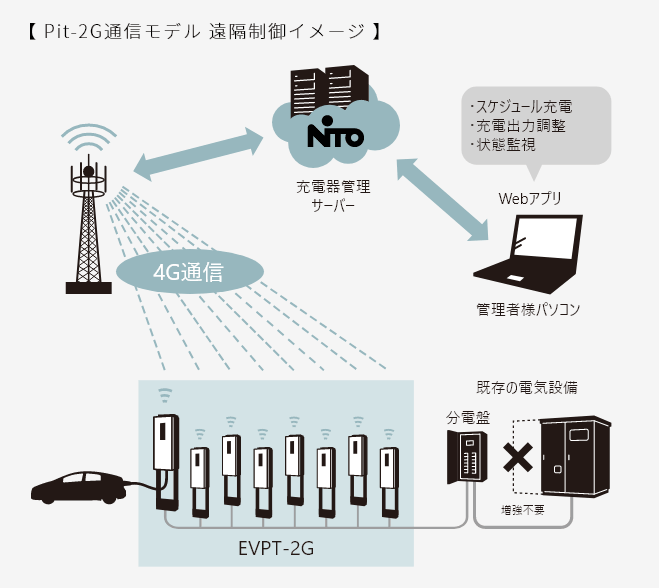

【 Pit-2G通信モデル 遠隔制御イメージ 】

Pit-2G通信モデル 遠隔制御イメージ

通信モデルはいずれかのご契約が必須です。

マンション向けや、課金、エネマネなど

サービス事業者との連携

詳しくはこちら

or

スケジュール充電や利用制限ができる
日東工業オリジナルの有償サービス

「リモート通信パック」

詳しくはこちら

単機能モデル

通信機能がないシンプルでリーズナブルなモデルです。充電機能に特化しています。

「通信モデル」「単機能モデル」共に、任意でご契約可能です。

日東工業オリジナルの有償保守サービス「あんしん修理サポート」

詳しくはこちら

Pit-2Gの選びかたHOW TO CHOOSE

  • JARI認証品
  • 一般品
  • 機種早見表
  • 一覧表から探す
  • 仕様を指定して検索する

仕様を指定して検索する

以下の項目にチェックしてください。ご要望に沿った機種を検索します。
全ての組合せがあるわけではありません。

主に業務用として、サービス連携（課金等）、スケジュール充電や暗証番号による利用制限等を行う場合。
別途サービス契約が必要。
充電だけできればよい場合。

経産省所管のNeV補助金を利用する場合はJARI認証品を選ぶ必要があります。機能や外観は同じですが、JARI認証品のほうが価格が高くなります。また、補助金申請して交付決定を受けてから購入する必要があります。

・NeV以外の補助金を利用する場合は、その補助金制度に要求される充電設備を選択する必要があります。
駐車スペース近くに壁がある場合。
壁掛
スタンドタイプにして地面に設置する場合。
自立

・充電時間を短くしたい

・EVのバッテリー容量が大きい

・1日の走行距離が長め

・電力容量に余裕がある場合は6kWをお選びください

・電力容量に余裕が無い

・車両の充電能力が3kWしかない場合は3.2kWをお選びください。

・6kW充電器でも車両が3kW充電までなら3kWで充電します。
・充電器内部スイッチで電流値上限を下げることができます。
充電器を駐車スペースから離れた位置に設置する場合。トラックEVなど大型車両に使う場合。
前向きでも後ろ向きでも安心な長さ。
重くて太い6～4.8kWケーブルでも扱いやすい長さ。
充電器と車両充電口の位置に注意。
一般品のみ、組替にてコネクターホルダーに物理ロックを追加することができます。鍵タイプ（キーシリンダー）とダイヤル錠タイプ（3桁）から選べます。

品名記号 標準価格（税抜） 納入仕様書（図面）
EVPT-2G60 220,000円

✖

機種早見表

こちらの表で機種の設定があるかどうかを確認できます。
表中の◎と〇をクリックすると、品名記号、標準価格、図面リンクが確認できます。

◎ 標準品
〇 組替品
△ 自立スタンドが別途必要
（無印） 機種設定なし

この表は横へスクロールします。→

一般品 JARI認証品
設置形態 壁掛 自立 壁掛 自立
ケーブル
長さ		 5m 7m 10m 5m 7m 10m 5m 7m 10m 5m 7m 10m
コネクター
ロック
通信モデル 6kW なし ◎ ◯ ◯ △ △ △ ◎ ◎ ◎ ◎ ◎ ◎
鍵 ◯ ◯ ◯ △ △ △
ダイヤル錠 ◯ ◯ ◯ △ △ △
4.8kW なし ◎ ◯ ◯ △ △ △
鍵 ◯ ◯ ◯ △ △ △
ダイヤル錠 ◯ ◯ ◯ △ △ △
3.2kW なし ◎ ◯ △ △ ◎ ◎ ◎ ◎
鍵 ◯ ◯ △ △
ダイヤル錠 ◯ ◯ △ △
単機能モデル 6kW なし ◎ ◯ ◯ △ △ △ ◎ ◎ ◎ ◎ ◎ ◎
鍵 ◯ ◯ ◯ △ △ △
ダイヤル錠 ◯ ◯ ◯ △ △ △
4.8kW なし ◎ ◯ ◯ △ △ △
鍵 ◯ ◯ ◯ △ △ △
ダイヤル錠 ◯ ◯ ◯ △ △ △
3.2kW なし ◎ ◯ △ △ ◎ ◎ ◎ ◎
鍵 ◯ ◯ △ △
ダイヤル錠 ◯ ◯ △ △

・（△について）一般品には自立スタンドをセットにした品番設定がありません。別途オプションの自立スタンドをお買い求めいただく必要があります。
・JARI認証品には4.8kW出力タイプの設定が選べません。
・JARI認証品は、コネクターホルダーをロック付（鍵またはダイヤル錠）に変える組替ができません。
・「組替」とは、受注してから標準品のケーブルやコネクターホルダーを入れ替えることで比較的短納期でカスタマイズにお応えする出荷方法です。

品名記号 標準価格（税抜） 納入仕様書（図面）
EVPT-2G60 220,000円

✖

機種一覧表

JARI認証品

JARI認証品

JARI認証品は2023年4月発売
【ご注意】JARI認証は「JARI認証品」のみが取得しています。
JARI認証品以外はNeV補助金対象となりませんのでご注意ください。

この表は横へスクロールします。→

品名記号 通信 JARI
認証		 出力
（kW）		 設置
形態		 ケーブル長さ
（m）		 標準価格
（税抜）		 納入仕様書
（図面）
EVPT-2G60J-W-L5 ● ● 6.0 壁掛 5 286,000円 PDF
EVPT-2G60J-W-L7 ● ● 6.0 壁掛 7 316,000円 PDF
EVPT-2G60J-W-L10 ● ● 6.0 壁掛 10 331,000円 PDF
EVPT-2G60J-F-L5 ● ● 6.0 自立 5 346,000円 PDF
EVPT-2G60J-F-L7 ● ● 6.0 自立 7 376,000円 PDF
EVPT-2G60J-F-L10 ● ● 6.0 自立 10 391,000円 PDF
EVPT-2G32J-W-L7 ● ● 3.2 壁掛 7 247,000円 PDF
EVPT-2G32J-W-L10 ● ● 3.2 壁掛 10 257,000円 PDF
EVPT-2G32J-F-L7 ● ● 3.2 自立 7 307,000円 PDF
EVPT-2G32J-F-L10 ● ● 3.2 自立 10 317,000円 PDF
EVP-2G60J-W-L5 ● 6.0 壁掛 5 220,000円 PDF
EVP-2G60J-W-L7 ● 6.0 壁掛 7 250,000円 PDF
EVP-2G60J-W-L10 ● 6.0 壁掛 10 265,000円 PDF
EVP-2G60J-F-L5 ● 6.0 自立 5 280,000円 PDF
EVP-2G60J-F-L7 ● 6.0 自立 7 310,000円 PDF
EVP-2G60J-F-L10 ● 6.0 自立 10 325,000円 PDF
EVP-2G32J-W-L7 ● 3.2 壁掛 7 181,000円 PDF
EVP-2G32J-W-L10 ● 3.2 壁掛 10 191,000円 PDF
EVP-2G32J-F-L7 ● 3.2 自立 7 241,000円 PDF
EVP-2G32J-F-L10 ● 3.2 自立 10 251,000円 PDF
  • ・「自立」はオプション自立スタンドを充電器本体と一緒に納品するセット品番です。充電器本体は自立スタンドに組み付けられていません。設置現場にて組み付けしていただく必要があります。
  • ・JARI認証品は、コネクターホルダーをロック付（鍵またはダイヤル錠）に変える組替ができません。

一般品

・NeV補助金対象ではありません。生産量が限定される場合があります。

この表は横へスクロールします。→

品名記号 通信 JARI
認証		 出力
（kW）		 設置形態 ケーブル長さ
（m）		 コネクター
ロック		 標準価格
（税抜）		 納入仕様書
（図面）
EVPT-2G60 ● 6.0 壁掛 5 なし 220,000円 PDF
EVPT-2G60-K ● 6.0 壁掛 5 鍵 227,000円 PDF
EVPT-2G60-D ● 6.0 壁掛 5 ダイヤル錠 229,000円 PDF
EVPT-2G60-L7 ● 6.0 壁掛 7
（組替）		 なし 250,000円 PDF
EVPT-2G60-L7-K ● 6.0 壁掛 7
（組替）		 鍵 257,000円 PDF
EVPT-2G60-L7-D ● 6.0 壁掛 7
（組替）		 ダイヤル錠 259,000円 PDF
EVPT-2G60-L10 ● 6.0 壁掛 10
（組替）		 なし 265,000円 PDF
EVPT-2G60-L10-K ● 6.0 壁掛 10
（組替）		 鍵 272,000円 PDF
EVPT-2G60-L10-D ● 6.0 壁掛 10
（組替）		 ダイヤル錠 274,000円 PDF
EVPT-2G48 ● 4.8 壁掛 5 なし 220,000円 PDF
EVPT-2G48-K ● 4.8 壁掛 5 鍵 227,000円 PDF
EVPT-2G48-D ● 4.8 壁掛 5 ダイヤル錠 229,000円 PDF
EVPT-2G48-L7 ● 4.8 壁掛 7
（組替）		 なし 250,000円 PDF
EVPT-2G48-L7-K ● 4.8 壁掛 7
（組替）		 鍵 257,000円 PDF
EVPT-2G48-L7-D ● 4.8 壁掛 7
（組替）		 ダイヤル錠 259,000円 PDF
EVPT-2G48-L10 ● 4.8 壁掛 10
（組替）		 なし 265,000円 PDF
EVPT-2G48-L10-K ● 4.8 壁掛 10
（組替）		 鍵 272,000円 PDF
EVPT-2G48-L10-D ● 4.8 壁掛 10
（組替）		 ダイヤル錠 274,000円 PDF
EVPT-2G32 ● 3.2 壁掛 7 なし 190,000円 PDF
EVPT-2G32-K ● 3.2 壁掛 7 鍵 197,000円 PDF
EVPT-2G32-D ● 3.2 壁掛 7 ダイヤル錠 199,000円 PDF
EVPT-2G32-L10 ● 3.2 壁掛 10
（組替）		 なし 200,000円 PDF
EVPT-2G32-L10-K ● 3.2 壁掛 10
（組替）		 鍵 207,000円 PDF
EVPT-2G32-L10-D ● 3.2 壁掛 10
（組替）		 ダイヤル錠 209,000円 PDF
EVP-2G60 6.0 壁掛 5 なし 170,000円 PDF
EVP-2G60-K 6.0 壁掛 5 鍵 177,000円 PDF
EVP-2G60-D 6.0 壁掛 5 ダイヤル錠 179,000円 PDF
EVP-2G60-L7 6.0 壁掛 7
（組替）		 なし 200,000円 PDF
EVP-2G60-L7-K 6.0 壁掛 7
（組替）		 鍵 207,000円 PDF
EVP-2G60-L7-D 6.0 壁掛 7
（組替）		 ダイヤル錠 209,000円 PDF
EVP-2G60-L10 6.0 壁掛 10
（組替）		 なし 215,000円 PDF
EVP-2G60-L10-K 6.0 壁掛 10
（組替）		 鍵 222,000円 PDF
EVP-2G60-L10-D 6.0 壁掛 10
（組替）		 ダイヤル錠 224,000円 PDF
EVP-2G48 4.8 壁掛 5 なし 170,000円 PDF
EVP-2G48-K 4.8 壁掛 5 鍵 177,000円 PDF
EVP-2G48-D 4.8 壁掛 5 ダイヤル錠 179,000円 PDF
EVP-2G48-L7 4.8 壁掛 7
（組替）		 なし 200,000円 PDF
EVP-2G48-L7-K 4.8 壁掛 7
（組替）		 鍵 207,000円 PDF
EVP-2G48-L7-D 4.8 壁掛 7
（組替）		 ダイヤル錠 209,000円 PDF
EVP-2G48-L10 4.8 壁掛 10
（組替）		 なし 215,000円 PDF
EVP-2G48-L10-K 4.8 壁掛 10
（組替）		 鍵 222,000円 PDF
EVP-2G48-L10-D 4.8 壁掛 10
（組替）		 ダイヤル錠 224,000円 PDF
EVP-2G32 3.2 壁掛 7 なし 140,000円 PDF
EVP-2G32-K 3.2 壁掛 7 鍵 147,000円 PDF
EVP-2G32-D 3.2 壁掛 7 ダイヤル錠 149,000円 PDF
EVP-2G32-L10 3.2 壁掛 10
（組替）		 なし 150,000円 PDF
EVP-2G32-L10-K 3.2 壁掛 10
（組替）		 鍵 157,000円 PDF
EVP-2G32-L10-D 3.2 壁掛 10
（組替）		 ダイヤル錠 159,000円 PDF
  • ・一般品には自立スタンドをセットにした品番設定がありません。別途オプションの自立スタンドをお買い求めいただく必要があります。
  • ・「組替」とは、受注してから標準品のケーブルやコネクターホルダーを入れ替えることで比較的短納期でカスタマイズにお応えする出荷方法です。

特長FEATURES

さまざまなシチュエーションで幅広く使える

さまざまな車種に対応J1772 コネクター規格

ケーブル付きMode3充電器なので、
国内で販売されている主要なEV・PHEVに充電可能です。
車両の普通充電用インレットから充電します。

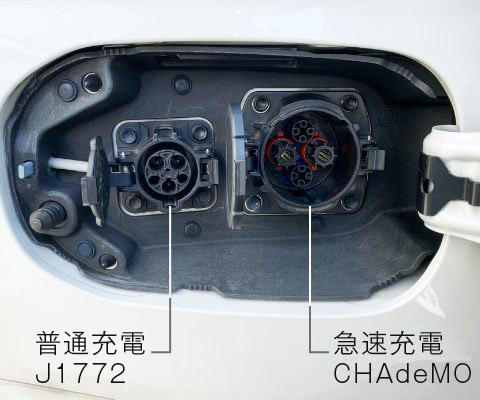

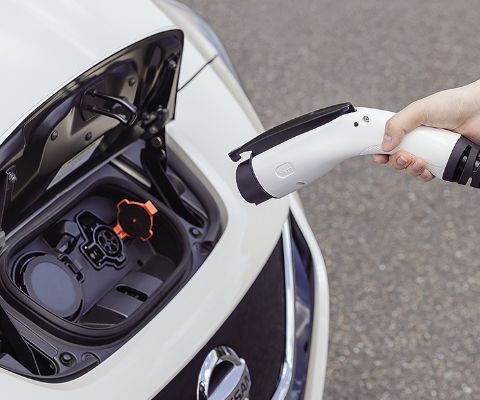

  • 充電口

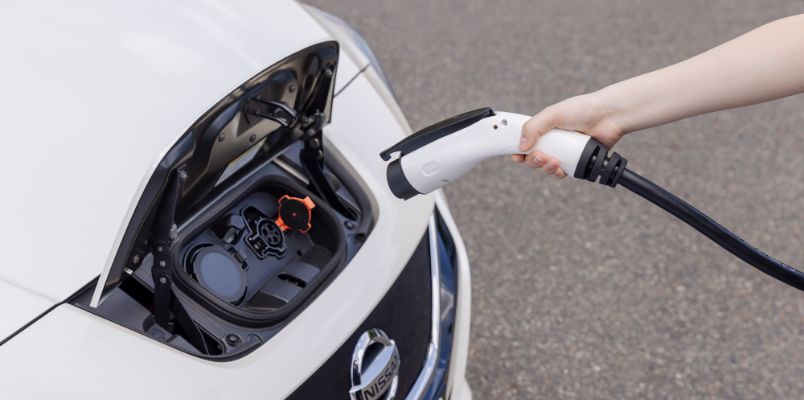

  • 充電口　手元

充電器は規格に基づいて設計・製造されています。
充電するには車両側が国内充電規格に基づいている必要があります。

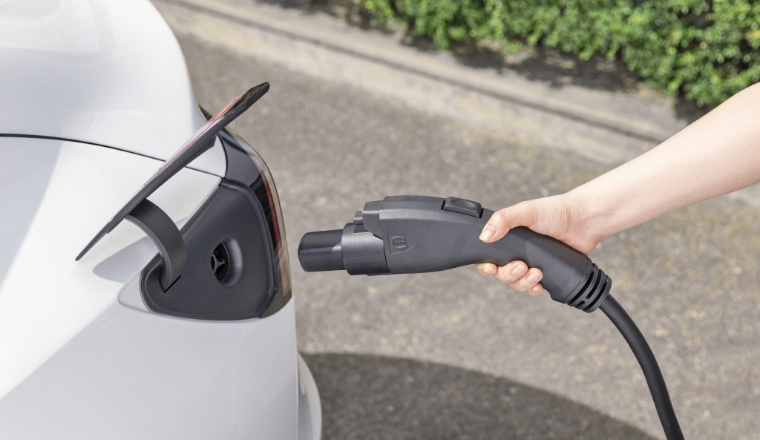

かんたん操作

  • 差し込むだけでスタート、
    満充電になれば自動で停止。
  • ランプで状態を表示。
簡単操作　イメージ

Mode1車両（初期型i-MiEV等の旧車）はそのまま充電できません。
充電モードの詳しい説明はこちら。

さまざまな設置環境にフィット

  • 高い耐塩・耐候性
    ステンレス製筐体＋重耐塩粉体塗装 ・塩害地域での使用を保証するものではありません
  • 寒冷地でも使える（ー20℃まで使用可能）
通信モデルのみ

マルチキャリア4G通信

  • ●通信工事が不要です。アクティベーション済みのSIMが入っており、電源を入れるだけで自動で通信を開始するため、特別な設定が不要です。
  • ●マルチキャリア対応です。主な携帯通信キャリアの中から最も電波状態が良いものを自動で選んで通信します。

障害や災害に強い

  • ●接続しているキャリアの基地局がダウンした場合、自動でつなぎ替えを行います。・ネットワーク内の障害の場合は、つなぎ替えはできません
  • ●充電器内部に非常モードスイッチを備えており、一時的に通信機能をオフすることも可能です。

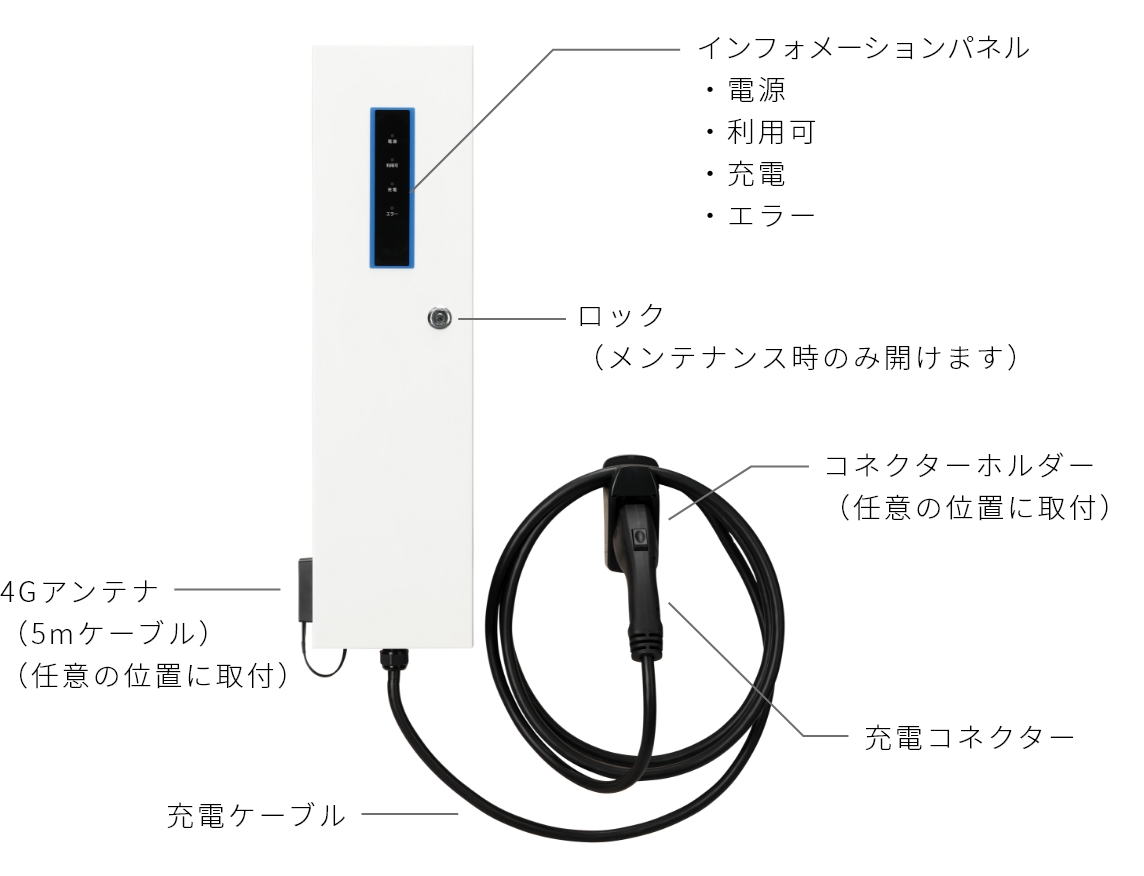

主張しないデザイン

  • ●企業ロゴやラベルの貼り付けがしやすいプレーンでフラットなデザイン。
  • ●周囲に溶け込みつつも、視認性のよいホワイト色を採用。
pit-2g 通信モデル
pit-2g 自立スタンド使用時図面

選べる出力

お客様の施設・設備状況やニーズに応じ、3つの出力タイプからお選びいただけます。

この表は横へスクロールします。→

出力 連続定格
単相AC200V		 ブレーカ容量
目安※1		 タイプ概要
6.0kW 30A 40A（30A ※2） 一般的な充電器やコンセント充電の2倍速充電が可能
4.8kW※3 24A 30A 既設の16Aコンセントや3.2kW充電器を取替するときに、
5.5sq配線をそのまま使って出力アップ
3.2kW 16A 20A リーズナブルなスタンダード出力タイプ

※1. 分電盤内の分岐ブレーカ（専⽤回路）に必要な容量の⽬安です。使⽤される電線の太さなどに合わせて選定してください。

※2. 内線規程の2022年12月改定により、3597節に示された施工方式A（詳細はこちら）による施工の場合。
この場合、30Aブレーカに連続30Aが流れますので周囲温度などによってはブレーカがトリップする場合があります。

※3. JARI認証品には4.8kWタイプがありません。

・6.0kWあるいは4.8kWの出力で充電するには自動車側が対応している必要があります。対応していない自動車でも、自動で出力調整されるため充電はできます。対応車種、充電時間等は、「主なEV・PHVの充電時間目安」にてご確認ください。

・充電器内部のスイッチ設定により、充電電流の上限値を下げることが可能です。これにより、6kWタイプで24Aや16Aに制限して運用することが可能です。

・充電スピードについてはこちらを参照ください。

選べるケーブル長さ

充電ケーブル長さ 出力6kW/4.8kW 出力3.2kW
10m ◯ ◯
7m ◯ ◯
5m ◯ × 設定なし

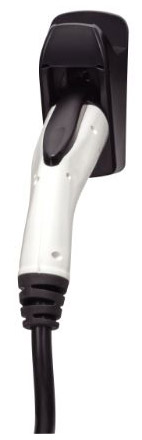

充電コネクター・ケーブル仕様

  出力6kW/4.8kW 出力3.2kW
ケーブル太さ 外径18.5mm 外径12.6mm

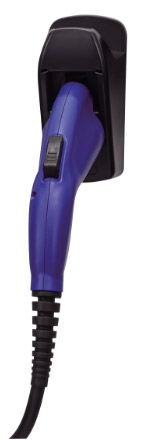

コネクター
仕様
（J1772規格）		 コネクター仕様 出力6kW/4.8kW コネクター仕様 出力3.2kW
  • 充電器

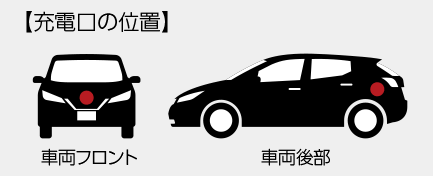

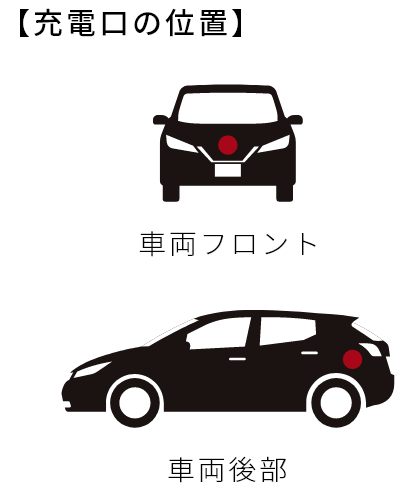

  • 【充電口の位置】

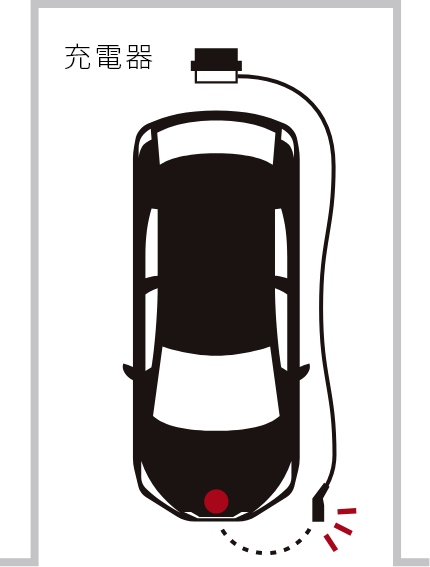

充電口がフロントにある車両
(リーフなど)の場合、後ろ向き駐車だと
5mケーブルが届かないことがあります。

充電口がフロントにある車両

【ご注意】

ケーブルが長くなると取り扱いに手間がかかります。特に6.0／4.8kWの高出力タイプはケーブルが太くてかたいため、長くなると重くなります。寒冷時にはケーブルがかたくなる傾向があります。

充電器本体仕様SPECIFICATION

この表は横へスクロールします。→

Pit-2G 通信モデル Pit-2G 単機能モデル
品名記号 一般品 EVPT-2G60-□□-□ EVPT-2G48-□□-□ EVPT-2G32-□□-□ EVP-2G60-□□-□ EVP-2G48-□□-□ EVP-2G32-□□-□
JARI認証品 EVPT-2G60J-□-□□ 設定なし EVPT-2G32J-□-□□ EVP-2G60J-□-□□ 設定なし EVP-2G32J-□-□□
通信機能 4G/LTE（無線） なし
コネクター規格 J1772（SAE J1772、IEC62196-2 type1）
定格電圧 単相AC200V（50/60Hz）
出力電力 6.0kW 4.8kW 3.2kW 6.0kW 4.8kW 3.2kW
連続使用定格電流 30A 24A 16A 30A 24A 16A
充電ケーブル長さ 5m、7m、10m 7m、10m 5m、7m、10m 7m、10m
充電ケーブル太さ 外径18.5mm 外径12.6mm 外径18.5mm 外径12.6mm
待機電力 6W以下 3W以下
外形寸法(mm) W:200×H:755×D:120
質量（ケーブル長別） (5m):約12kg、(7m):約13kg、
(10m):約15kg		 (7m):約11kg、
(10m):約12kg		 (5m):約12kg、(7m):約13kg、
(10m):約15kg		 (7m):約11kg、
(10m):約12kg
材質 ステンレス
塗装色 ホワイト塗装(N9.3)日塗工LN-93
保護性能 IP54（充電コネクター部・底面通線部は除く）
設置環境 屋内・屋外（標高2000m以下）
使用温度範囲 －20℃～＋40℃（24時間の平均値35℃を超えないこと）
ドキュメント類 取扱・施工説明書PDFLink　梱包仕様図PDFLink　※納入仕様書（図面）は機種一覧表からダウンロードして下さい

Mode1車両の充電について

Mode1車両（初期型i-MiEV等の旧車）の充電には充電スタートボタンを備えている必要があり、これを備えていないPit-2Gシリーズではそのままでは充電できません。通信モデルで、Mode1車両にコネクターを接続した状態で、認証を通すなどして充電スタートを別のプロセスで行うといった運用が設定されているものは充電が可能です。充電モードの詳しい説明はこちら。

オプションOPTION

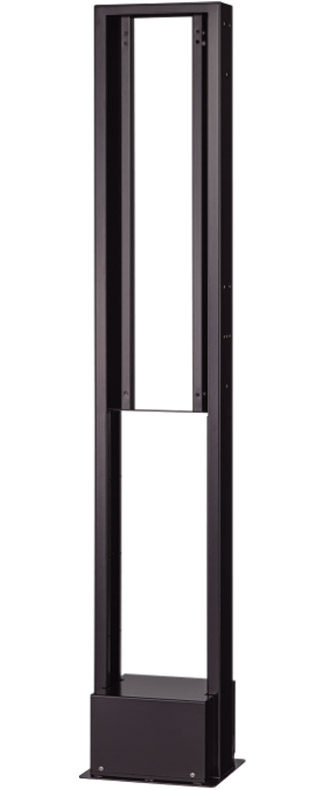

■専用⾃⽴スタンド

  • EVPX-ST2A

    EVPX-ST2A

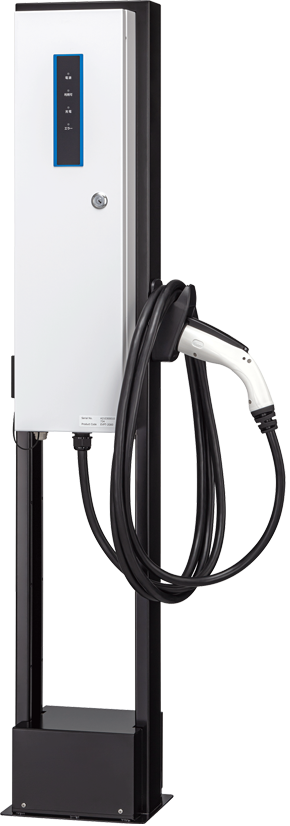

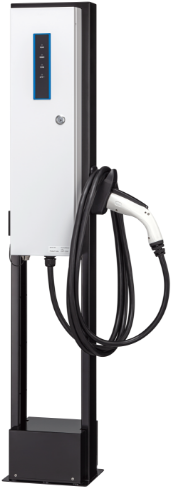

  • 1台取付例

    1台取付例

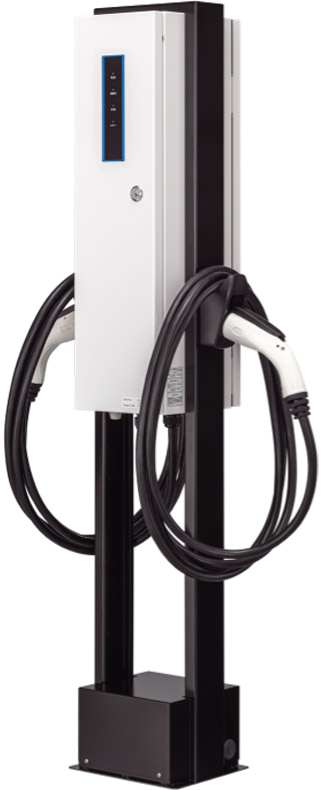

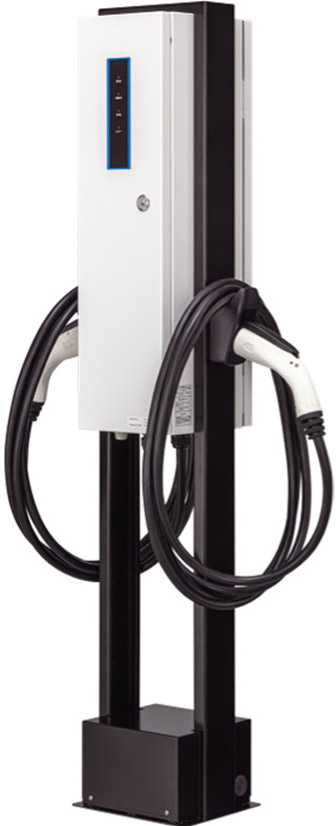

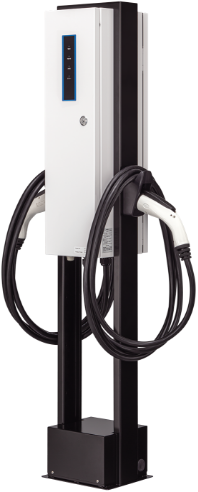

  • 2台取付例

    2台取付例

  • ボトムカバー

    ボトムカバー

    露出配管用入線口
    （グロメット付）
    左右対角2ヶ所

  • （ボトムカバー取り外し）

    ボトムカバー取り外し

    埋設配管用
    入線口

    アンカー穴

  • 材質にステンレスを使⽤し、⾼い耐候性を実現しています。
  • スタンドの前⾯・背⾯に各１台取り付けることが可能です。
  • 露出配管と埋設配管の両方に対応できます。
品名記号 EVPX-ST2A
外形寸法(mm) W:270×H:1470×D:230
質量 12kg
材質 ステンレス
塗装色 ブラック塗装（N1）
設置環境 屋内および屋外
標準価格（税抜） 60,000円
納入仕様書(図面) PDFLink
取扱説明書／施工説明書 PDFLink

・一般品には自立スタンドをセットにした品番設定がありません。上記品番にて別途お買い求めいただく必要があります。

・JARI認証品では自立スタンドをセットにした品番があります。ただし、充電器本体は自立スタンドに組み付けられていません。設置現場にて組み付けして頂く必要があります。

・JARI認証品の壁掛タイプをお買い上げの後、別で自立スタンドをお買い求めのうえ、自立設置することもできます。

コネクターホルダーをロック付に変更【一般品のみ】【組替仕様】

・JARI認証品は変更できません。ロック無しの標準コネクターホルダーをロック付にすることができます。
ダイヤル錠タイプと鍵タイプがあります。ダイヤル錠の3桁番号は任意で設定できます。（番号を忘れると解錠手段がありません。）
ダイヤル錠の設定方法等は「タキゲン製CP-458取扱説明書」をご覧ください。

標準付属品
（タキゲン製：CP-457-A）

標準付属品

【組替仕様】

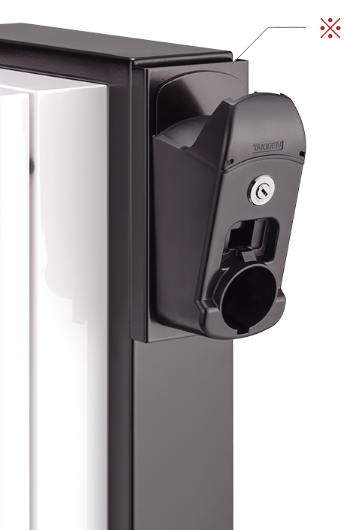

  • ●鍵タイプ（-K）
    （タキゲン製：CP-458-C）

    鍵タイプ

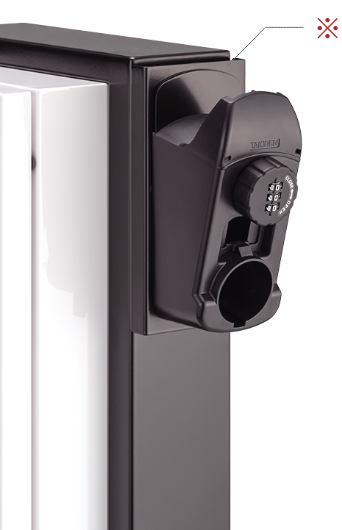

  • ●ダイヤル錠タイプ（-D）
    （タキゲン製：CP-458-D）

    ダイヤル錠タイプ
品名記号 -K -D
タイプ 鍵
（シリンダー錠）		 ダイヤル錠
標準価格
（税抜）		 7,000円 9,000円

・価格は充電器の価格に
上記価格が上乗せとなります。

「組替」とは、受注してから標準品のコネクターホルダーを入れ替えることで比較的短納期でカスタマイズにお応えする出荷方法です。
ご注文の際は充電器本体の品名記号の末尾に組替仕様の品名記号をつけてご用命ください。

※【ご注意：自立スタンド取付時】

ロック無しとロック付では取付穴の位置が異なるため、自立スタンドと組み合わせて使う場合はロック付ホルダー金具（オプション）を使って取付します。

ダイヤル錠タイプ

■ロック付ホルダー金具

品名記号 EVPX-L
材質 ステンレス
塗装色 ブラック塗装（N1）
標準価格（税抜） 5,400円

塗装色を変更【個別受注】価格・納期はお問合わせください。

充電器本体の塗装色（標準色はホワイト）をオプションにて変更を承ります。
一般品、JARI認証品、ともに変更できます。

日本塗料工業会の色番号にてご指定頂けます。・一部に難塗装色があります。・指定色の場合は半艶が標準です。

  • ・自立スタンド（ブラック色）は塗装色変更できません。
  • ・黒色や茶色などの濃い色の場合、夏季に直射日光が当たる環境下で高出力充電を行うと、高温による保護機能が働いて一時的に充電を停止する場合があります。できる限り直射日光が当たらない設置場所をお選びください。

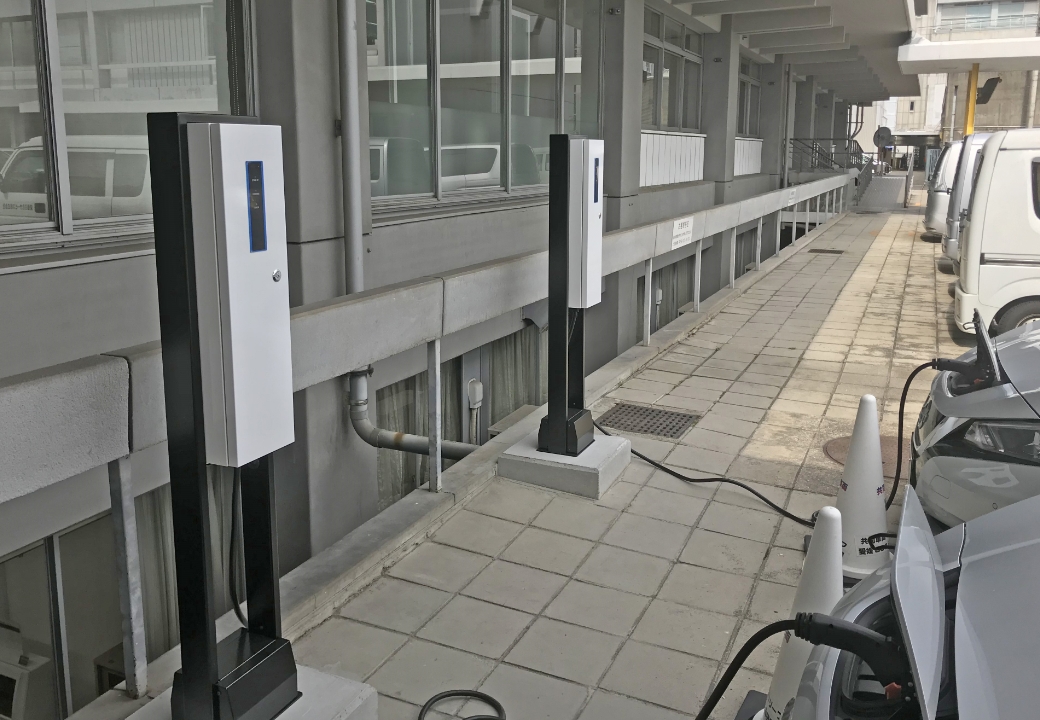

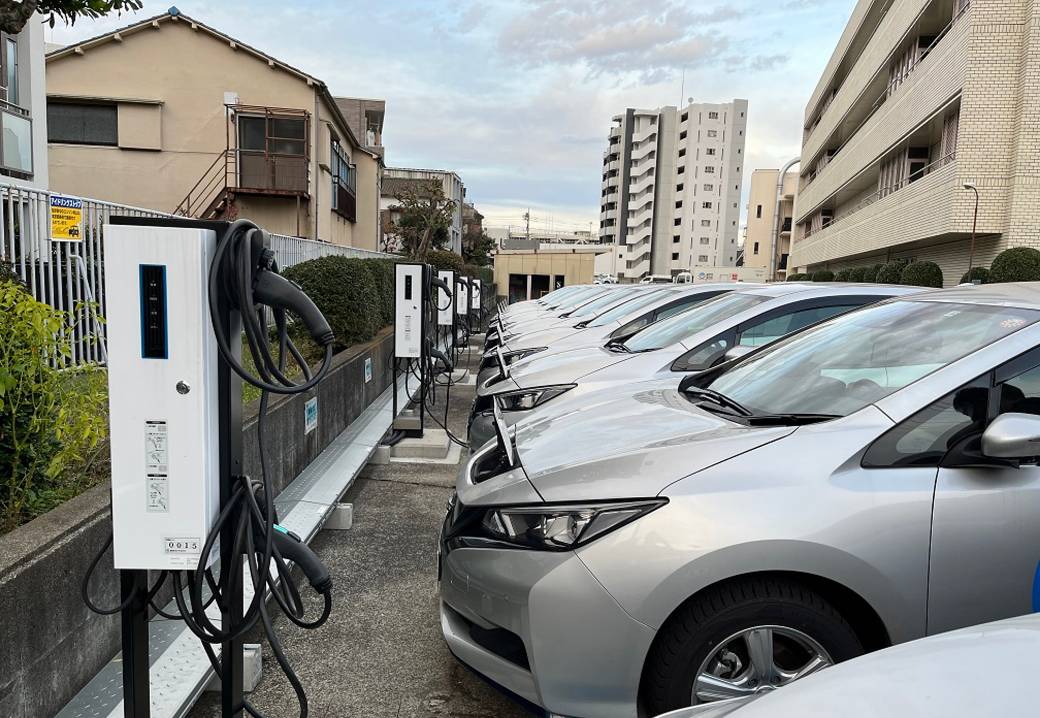

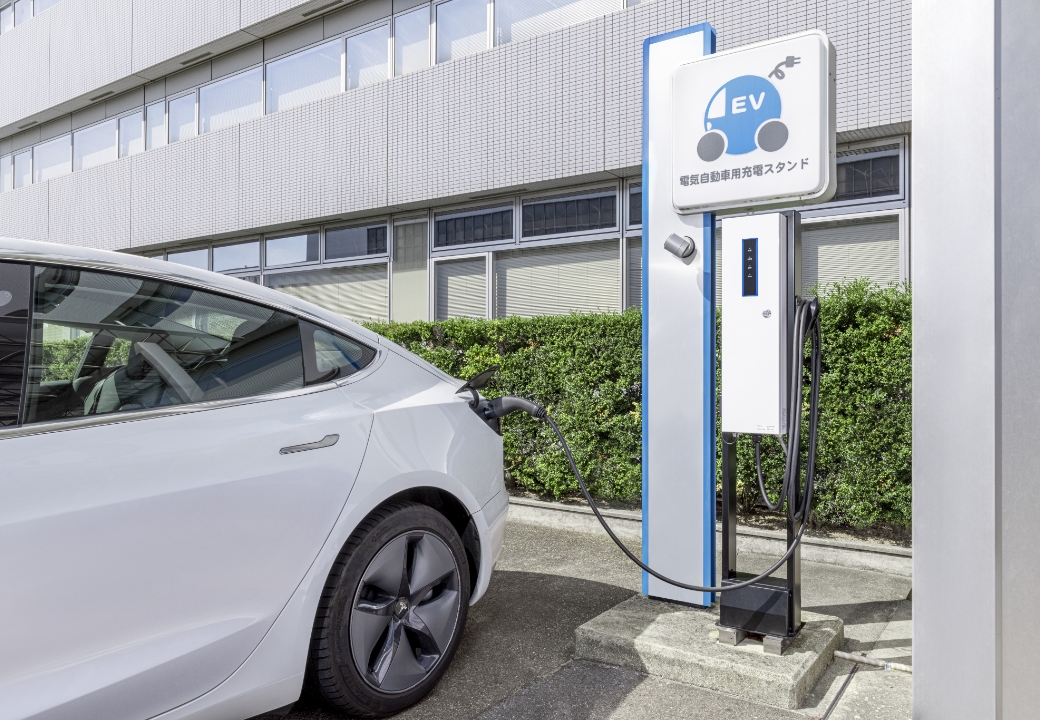

INSTALLATION EXAMPLE設置事例

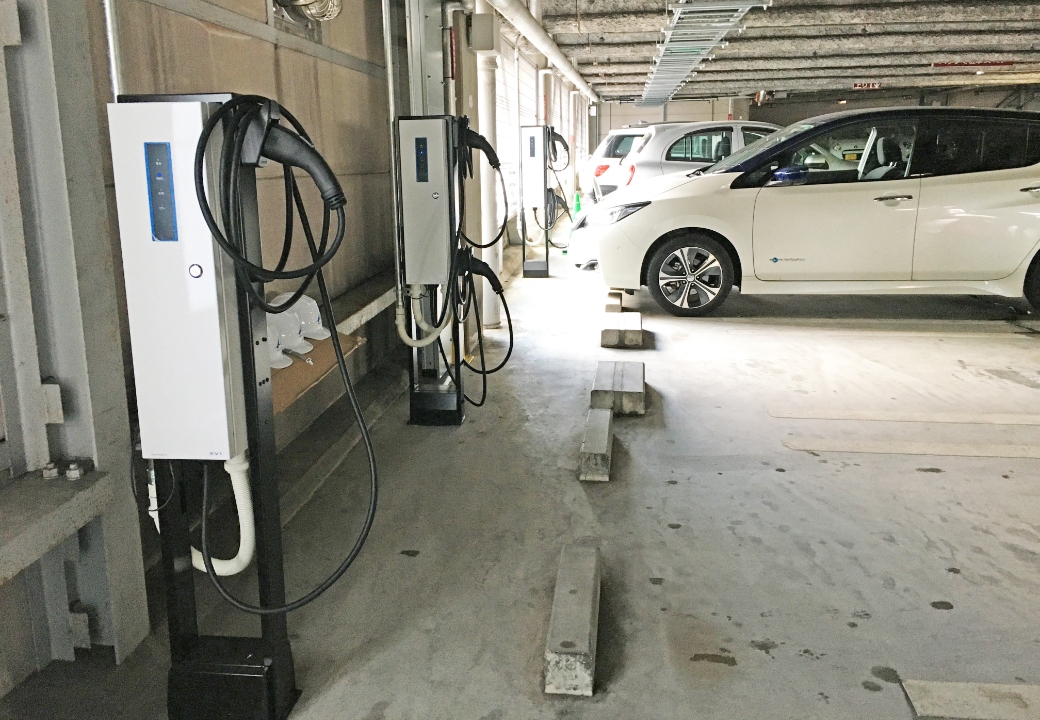

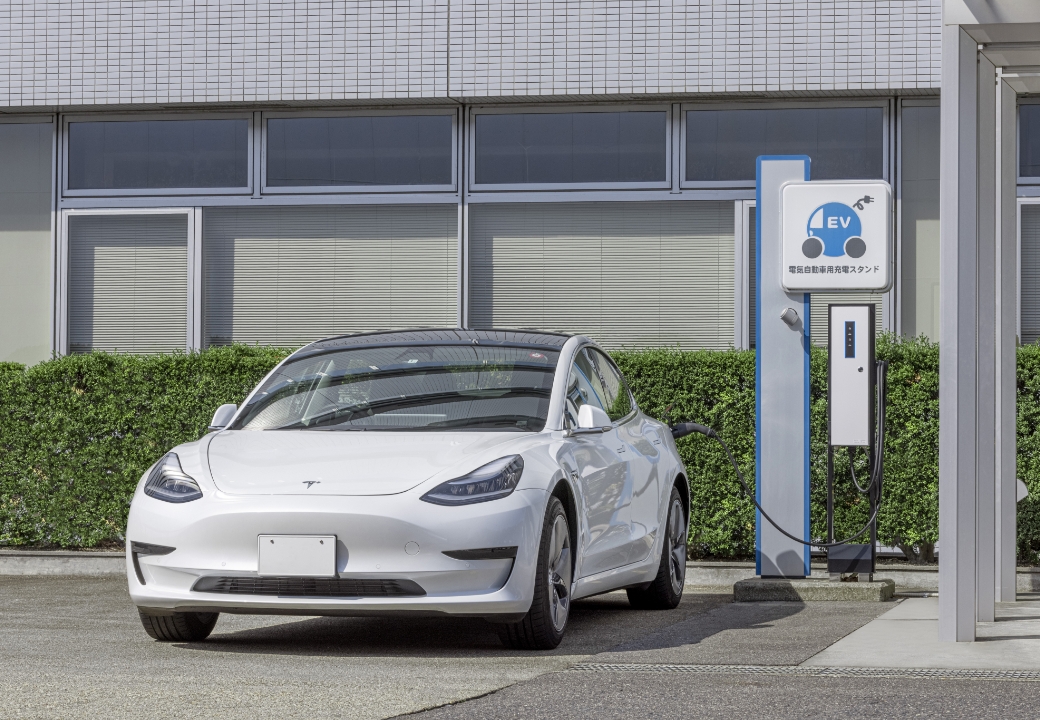

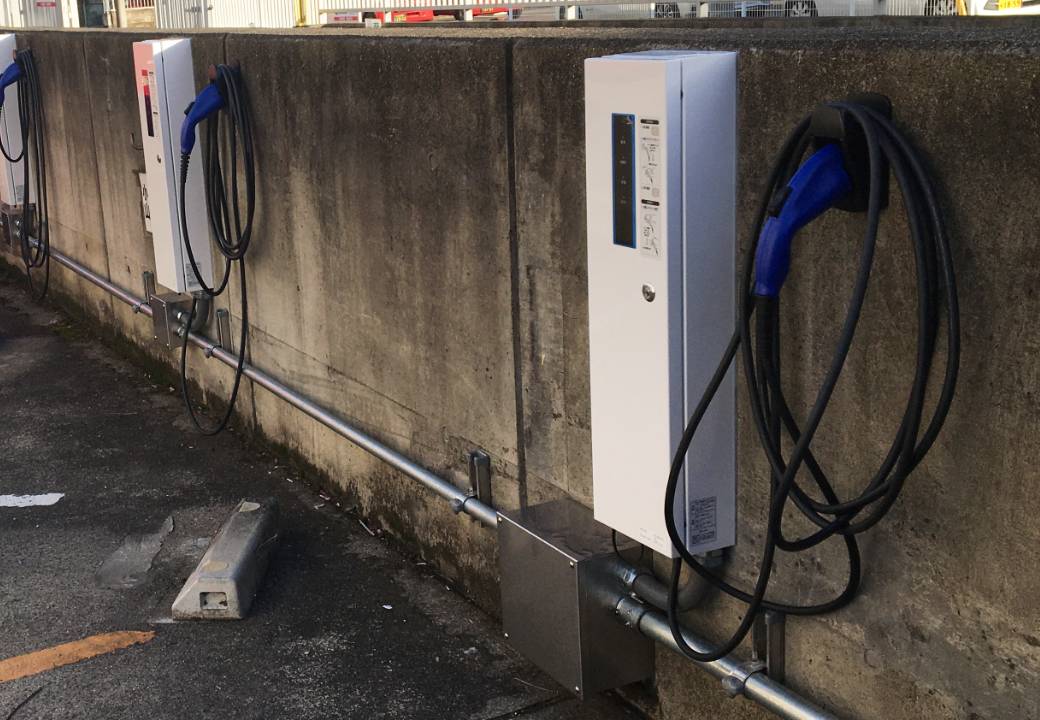

  • 設置事例　イメージ
  • 設置事例　イメージ
  • 設置事例　イメージ
  • 設置事例　イメージ
  • 設置事例　イメージ
  • 設置事例　イメージ

CADデータダウンロードDOWNLOAD

日東工業商品情報サイト「N-TEC」よりダウンロードいただけます。（ログインが必要です）

CADデータ
