車載コネクターを
「ワンタッチ収納」
-
住宅向け 充電コネクター
収納キャビネット - Pit-C2 シリーズ
車載充電ケーブルのコネクターをコンセントと共に
収納可能。施錠もできるコンパクトな
キャビネットです。
EVR-1□

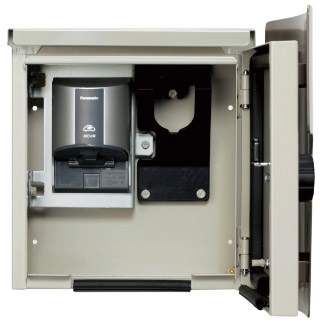

扉を開いた状態
コンセント付
EVR-1R

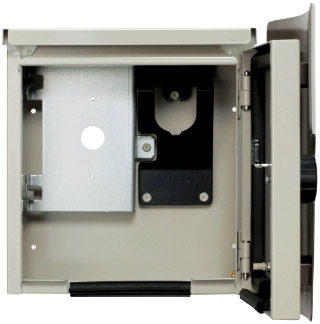

コンセントなし
EVR-1
特長FEATURES
車載充電ケーブルのコネクターが
コンパクトに収納可能
充電コネクターの収納が可能。引っ掛け式のため、
ワンタッチで取り付け・取り外しが可能です。
-
車載充電ケーブルの
コネクターを・・・

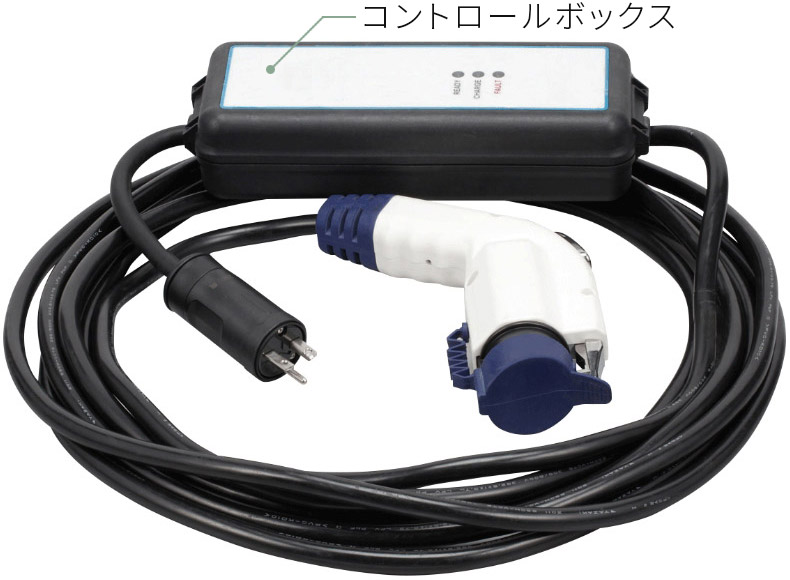

コントロールボックスは
キャビネット外にぶら下げる形となります。
-
コンパクトに収納！

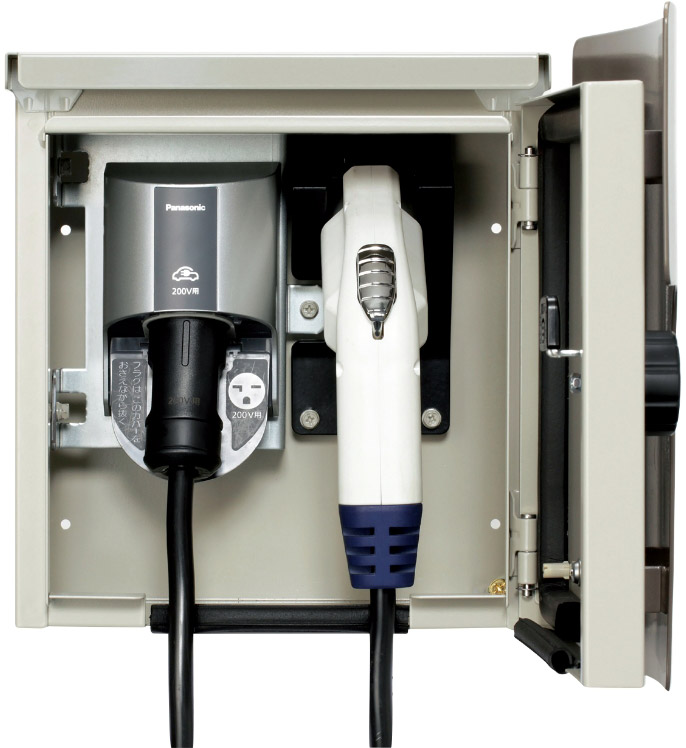

充電コネクター収納例
（200Vコンセント付EVR-1R）
施錠で防犯。3桁ダイヤル式か
平面ハンドル式から選択
充電コネクターを本体に収納した状態で扉を施錠でき、盗難を防ぎます。鍵の種類が「ダイヤル錠」「小型平面ハンドル付」の2種類から選択可能です。
ダイヤル錠

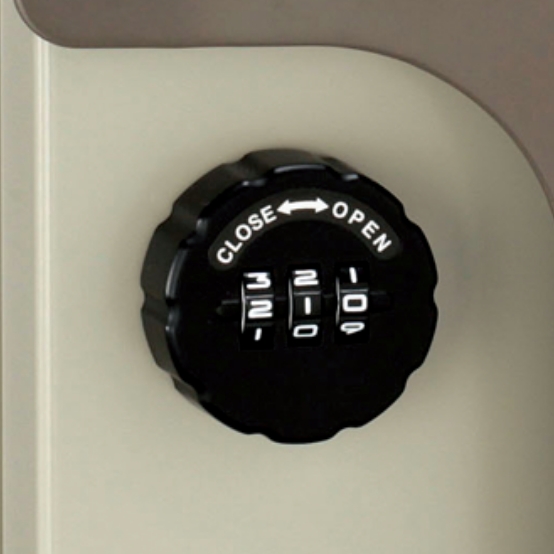

3桁のダイヤル式で任意の番号に設定が可能です。
小型平面ハンドル
鍵による施錠が可能です。
（キーNo.N200：1コ付）
仕様SPECIFICATIONS
Pit-C2シリーズ（充電コネクター収納キャビネット）
| 材質 | ボデー・扉 : 鉄 化粧板 : アルミ |
|---|---|
| 塗装色 | ボデー・扉：ライトベージュ塗装 LB色（5Y7/1） 日塗工K25-70B 化粧板：ブラウン塗装 （10YR4/1） 日塗工K19-40B |
この表は横へスクロールします。→
| 品番 | EVR-1R | EVR-1HR | EVR-1 | EVR-1H |
|---|---|---|---|---|
| 姿図 |

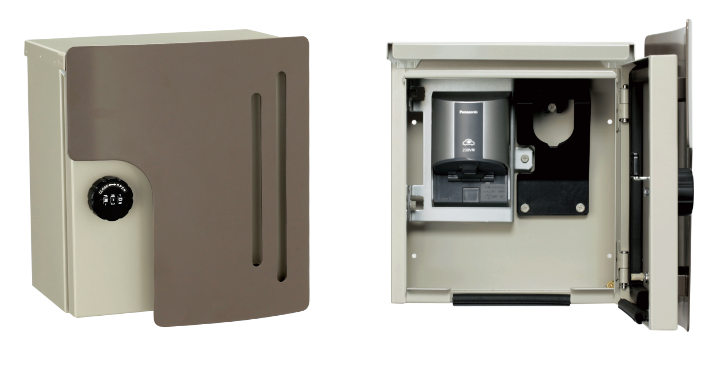

 写真はEVR-1Rです |

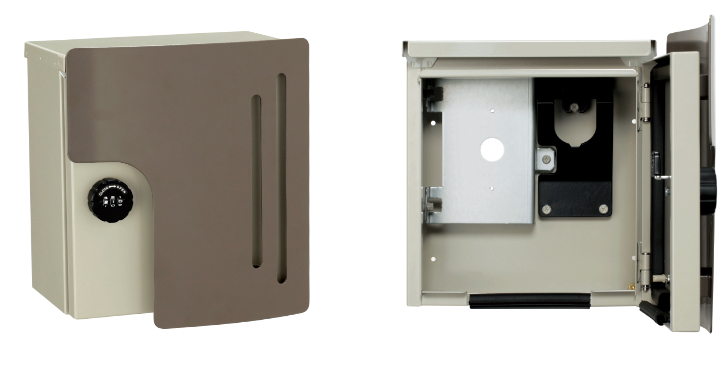

 写真はEVR-1です |
||
| タイプ | コンセント付（200V） | コンセントなし | ||
| ハンドル | ダイヤル錠（3桁） | 小型平面ハンドル （キーNO.N200） |
ダイヤル錠（3桁） | 小型平面ハンドル （キーNO.N200） |
| 外形寸法（mm） | W:260×H:290×D:196 | |||
| 質量 | 5kg | 4.7kg | ||
| 内蔵コンセント | 200V用1コ | コンセントは付属していません | ||
| 使用コンセント パナソニック EVコンセント200V用 WK4322S |
適合コンセント パナソニック WK4322シリーズ・WK4311シリーズ |
|||
| 保護性能 | IP44（充電部に対する評価） | |||
| 設置環境 | 屋内・屋外 | |||
| 標準価格（税抜） | 31,200円 | 28,200円 | 27,000円 | 24,000円 |
| 納入仕様書（図面） | PDF |
PDF |
PDF |
PDF |
| 取扱説明書 | PDF |
|||
・コンセントは一般社団法人日本配線システム工業会JWDS-0033に準拠したEV・PHV充電用電源プラグに対応しています。
車載充電ケーブルによる収納の可否は「車載充電ケーブル収納可否一覧」にてご確認ください。
2017年以前にPit-C2シリーズ（品名記号：EVR-□□）を
ご購⼊いただきましたお客様へ
お⾞の買い替えに伴い、2017年型以降のPHVプリウスなど一部車種の⾞載充電ケーブルにつきまして
扉が閉めづらくなる事象が出ております。パッキンの加⼯を⾏っていただければ、閉めづらさが改善されます。
手順は下記のリンクをご覧ください。
パッキン加工手順はこちら
2017年以降に販売しておりますPit-C2シリーズについては、当該事象が起きないよう対策済みとなっています。
CADデータダウンロードDOWNLOAD
日東工業商品情報サイト「N-TEC」よりダウンロードいただけます。（ログインが必要です）
