ケーブル無し

車載充電ケーブルを
「すっきり収納」

  • 住宅向け 充電ケーブル
    収納キャビネット

  • Pit-1Gコンセント
    タイプ

車載充電ケーブルのコネクターとコントロールボックスを、
コンセントと共にまるっと収納できるキャビネットです。
※ケーブル部分は内部に収納できません。

自立 EVP-1R□-J
壁掛 EVP-1□□
自立 EVP-1R□-J 壁掛 EVP-1□□

特長FEATURES

車載充電ケーブルとコンセントを
スマートに収納

自動車のトランクからの出し入れが面倒な車載充電ケーブル。
Pit-1Gコンセントタイプなら、据え置きのキャビネットに車載充電ケーブルを収納・施錠可能。充電ライフが今まで以上に快適になります。

車載充電ケーブルをすっきり収納

充電コネクターは
コネクターホルダーに
しっかりと収納できます。

車載充電ケーブルの
コントロールボックスは
専用ホルダーでスマートに
収納できます。

車載充電ケーブルをすっきり収納

ケーブル部分はフックにかけます。
(内部に収納できません)

フックは長いケーブルにも充分な強度

面倒な取り扱いがラクに
施錠も可能で安心&安全

通常、車載充電ケーブルはトランクより出し入れしてコンセントに差し込みます。
Pit-1Gコンセントタイプは、設置したキャビネット内に車載充電ケーブルを収納。
操作や片付けが簡単になり、しかも施錠できるので盗難の心配もありません。

車載充電ケーブルを使うたび、コンセントに
つなぐのは面倒、ケーブルが傷むことも・・・

  • ケーブルが重い

    ケーブルが重い

  • 雨の日は手が汚れちゃう

    雨の日は手が
    汚れちゃう

  • 見た目が悪いし、盗難の危険性が・・・

    見た目が悪いし、
    盗難の危険性が・・・

↓

Pit-1Gコンセントタイプに
収納すれば・・・

Pit-1Gコンセントタイプに収納すれば・・・

●片付けもラクラク!
●盗難・盗電の心配もない!
●スタイリッシュなデザイン!

3桁ダイヤル式を標準装備
オプションでシリンダー錠も

扉に取り付ける鍵の選択が可能
(標準:ダイヤル錠 オプション:シリンダー錠)
充電コネクターを本体に収納した状態で扉のロックが可能

  • ダイヤル錠(標準)

    ダイヤル錠(標準)

    3桁のダイヤル式で任意の番号に設定が可能です。

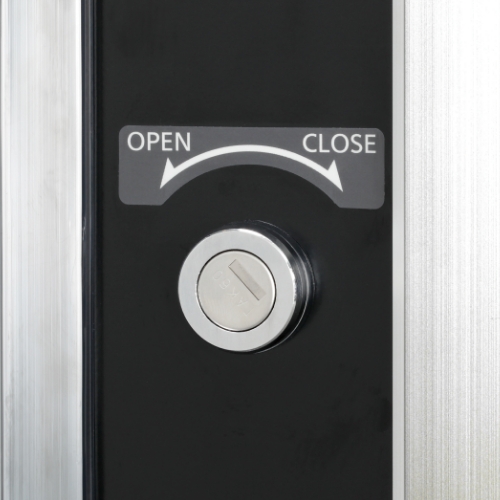

  • シリンダー錠

    シリンダー錠(オプション)

    +6,600円(標準価格、税抜)
    鍵による施錠が可能です。
    (鍵番号の指定はできません)

コンセントのバリエーション

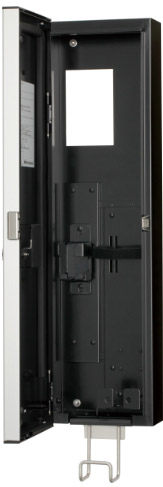

コンセント付 コンセントなし
200V/100V 切替タイプ 200V または100V1コ 既設コンセントを覆うタイプ

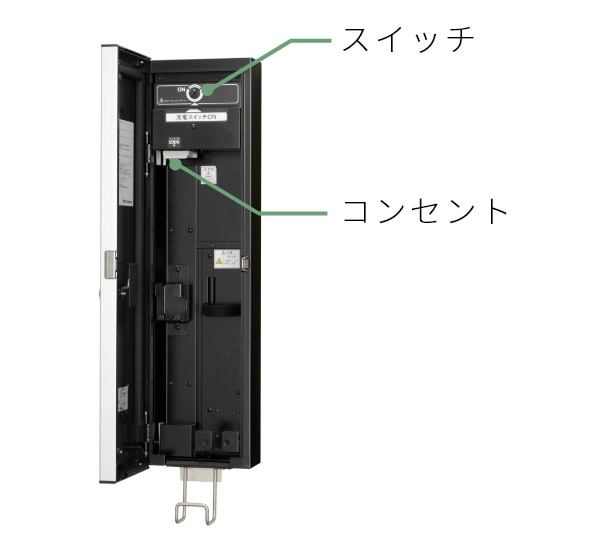

200V/100V 切替タイプ
200V または100V1コ

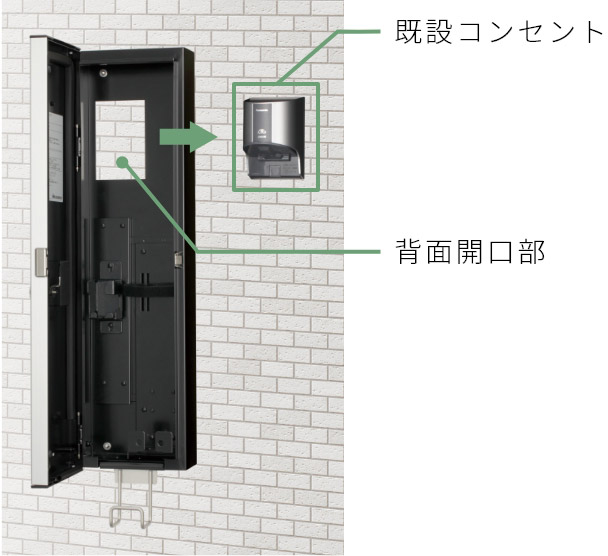

既設コンセントをおおうタイプ

・コンセントは一般社団法人日本配線システム工業会JWDS-0033に準拠したEV・PHV充電用電源プラグに対応しています。

仕様SPECIFICATION

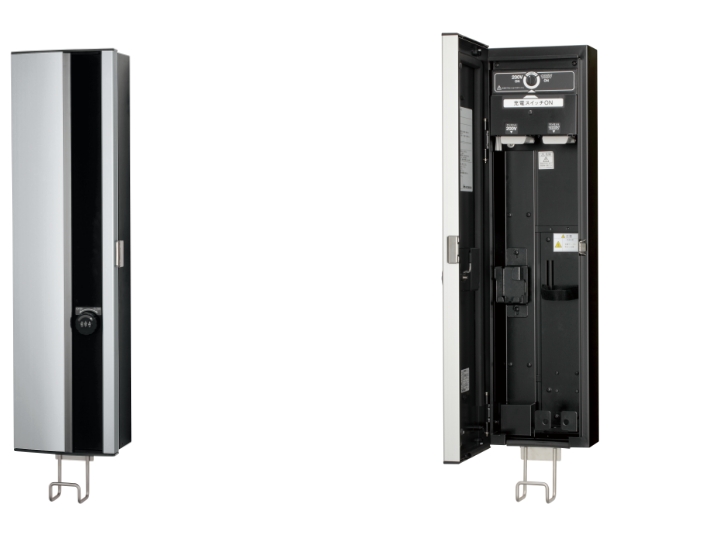

壁掛タイプ

材質 ボデー・扉 : ステンレス
化粧フレーム : アルミ
塗装色 ボデー・扉 : ブラック塗装(N1)
化粧フレーム : シルバー

この表は横へスクロールします。→

品名記号 EVP-1RR EVP-1R2 EVP-1R1 EVP-1
タイプ 壁掛タイプ 壁掛タイプ
(自立スタンド 取付不可)
コンセント付
(200V/100V切替)
コンセント付(200V) コンセント付(100V) コンセントなし
姿図 壁掛タイプ 壁掛タイプ(自立スタンド 取付不可)
定格電圧 AC200V AC100V AC200V AC100V
基準定格電流 20A 15A 20A 15A
連続使用定格電流 16A 15A 16A 15A
外形寸法(mm) W:205×H:770×D:137
質量 約10kg 約10kg 約10kg 約7kg
内蔵コンセント パナソニック EVコンセント
200V用 WK39115(K)
100V用 WK39015
パナソニック
EVコンセント
200V用 WK39115(K)
パナソニック
EVコンセント
100V用 WK39015
コンセントは
付属していません
200Vと100Vは
切替えて使用
(同時使用不可)
適合コンセント
パナソニック
WK4322・WK4311シリーズ
保護性能 IP44相当(ケーブル入線部は除く)
設置環境 屋内および屋外
使用温度範囲 -10℃~+40℃ (氷結なきこと)
標準価格(税抜) 67,000円 64,300円 63,900円 42,500円
納入仕様書(図面) PDFLink PDFLink PDFLink PDFLink
取扱説明書 PDFLink PDFLink PDFLink
施工説明書 PDFLink PDFLink PDFLink

※コンセントは一般社団法人日本配線システム工業会JWDS-0033に準拠したEV・PHV充電用電源プラグに対応しています。

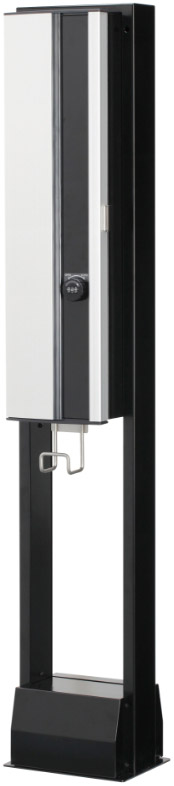

自立タイプ

材質 ボデー・扉・自立スタンド : ステンレス
化粧フレーム : アルミ
塗装色 ボデー・扉・自立スタンド:ブラック塗装(N1)
化粧フレーム : シルバー

この表は横へスクロールします。→

品名記号 EVP-1RR-J EVP-1R2-J EVP-1R1-J
タイプ 自立タイプ
コンセント付
(200V/100V切替)
コンセント付(200V) コンセント付(100V)
姿図 自立タイプ
定格電圧 AC200V AC100V AC200V AC100V
基準定格電流 20A 15A 20A 15A
連続使用定格電流 16A 15A 16A 15A
外形寸法(mm) W:270×H:1470×D:252
質量 27.5kg 27.5kg 27.5kg
内臓コンセント パナソニック EVコンセント
200V用 WK39115(K)
100V用 WK39015
パナソニック EVコンセント
200V用 WK39115(K)
パナソニック EVコンセント
100V用 WK39015
200Vと100Vは切替えて使用
(同時使用不可)
保護性能 IP44相当(ケーブル入線部は除く)
設置環境 屋内および屋外
温度 -10℃~+40℃ (氷結なきこと)
標準価格(税抜) 127,000円 124,300円 123,900円
納入仕様書(図面) PDFLink PDFLink PDFLink
取扱説明書 PDF(本体)Link PDF(自立スタンド)Link
壁掛タイプと自立スタンド両方を確認下さい。
PDF(本体)Link PDF(自立スタンド)Link
壁掛タイプと自立スタンド両方を確認下さい。
施工説明書 PDF(本体)Link PDF(自立スタンド)Link
壁掛タイプと自立スタンド両方を確認下さい。
PDF(本体)Link PDF(自立スタンド)Link
壁掛タイプと自立スタンド両方を確認下さい。

※コンセントは一般社団法人日本配線システム工業会JWDS-0033に準拠したEV・PHV充電用電源プラグに対応しています。

車載充電ケーブルによる収納の可否は、「車載充電ケーブル収納可否一覧」にてご確認ください。

Pit-1Gシリーズ用オプション・
自立スタンド

材質 ステンレス
塗装色 ブラック塗装(N1)
品名記号 EVPX-ST
外形寸法(mm) W:270×H:1470×D:205
質量 約17.5kg
設置環境 屋内および屋外
標準価格(税抜) 60,000円
納入仕様書(図面) PDFLink
取扱説明書/施工説明書 PDFLink

材質にステンレスを使用し、高い耐候性を実現しています。

2台設置が可能
スタンドの前面・背面に各1台取付けることが可能です。

  • EVPX-ST

    EVPX-ST

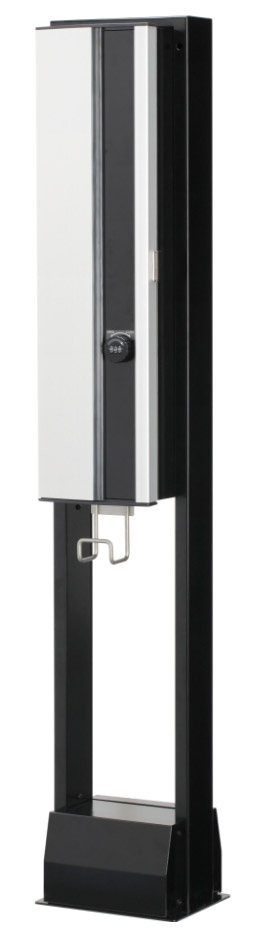

  • 1台取付例

    1台取付例

  • 2台取付例

    2台取付例

コンセントなしタイプ(EVP-1)は取付できません。

カラーCOLOR

多彩なカラーバリエーションで
お洒落な充電ライフ

毎日使うものだから、見た目もお洒落に。
充電ライフがもっと楽しくなるような、多彩なカラーバリエーションをご用意しました。

・標準色はシルバーです。オプション塗装色4色も承ります。

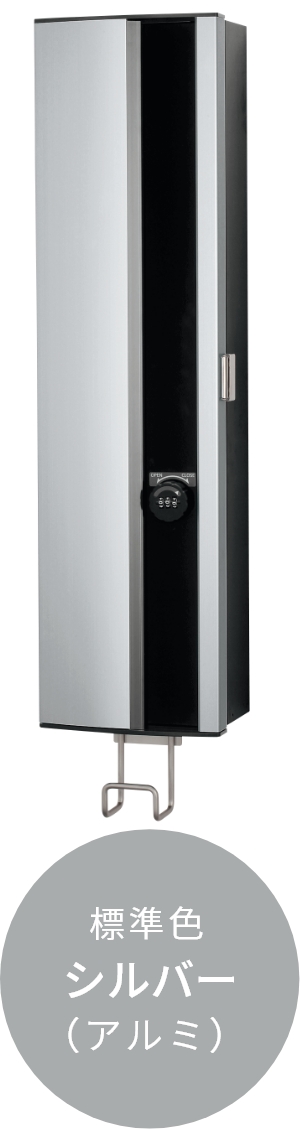

  • シルバー
  • スカイブルー
  • ディープブルー

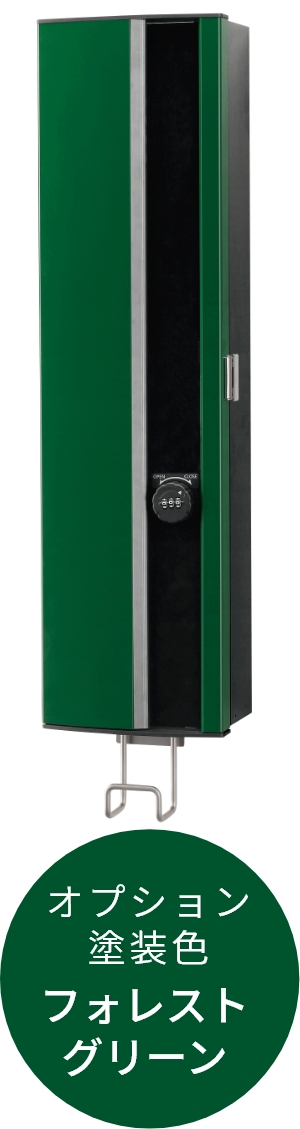

  • フォレストグリーン
  • フォレストグリーン

この表は横へスクロールします。→

品名記号 塗装色 加算基準価格(税抜)
-SB

スカイブルー(日本塗料工業会番号 K75-60P)

27,000円
-DB

ディープブルー(日本塗料工業会番号 K75-30P)

27,000円
-FG

フォレストグリーン(日本塗料工業会番号 K45-30L)

27,000円
-MB

モカブラウン(日本塗料工業会番号 S23-255)

27,000円

・印刷インクの性質上、実際の色と多少の違いがありますのでご了承ください。

INSTALLATION EXAMPLE設置事例

  • 設置事例 イメージ
  • 設置事例 イメージ

CADデータダウンロードDOWNLOAD

日東工業商品情報サイト「N-TEC」よりダウンロードいただけます。(ログインが必要です)
