RELATED PRODUCTS
EV充電関連商品（施工業者様向け）
EV充電設備をより便利に、より快適に、より多くの方々にご利用いただくために、
日東工業では様々な関連商品やオプションをご用意しています。
CONTENTS

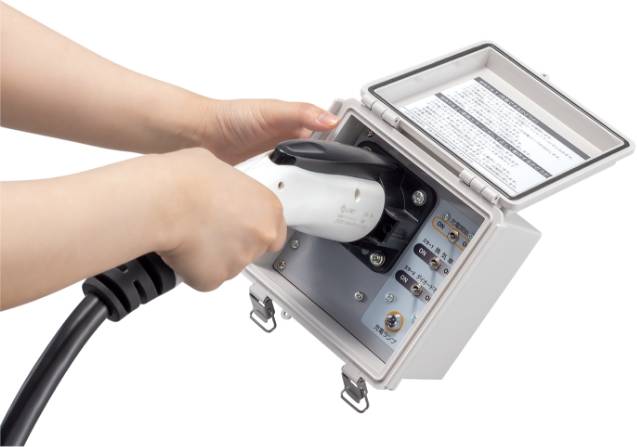

① 充電器チェッカー【レンタル限定】
EV車両が現地にない場合でも充電器が正常に動くかどうかが確認可能です。
車両が原因のエラー（2パターン）を再現し、エラー挙動をチェックできます。
- 電源不要
- 充電器から供給される電源で動作するため、電源を用意する必要がありません。
- 6.0kW対応
- 3.2kW〜6.0kWまで対応しています。
- コンパクト
- 片手で持てるコンパクトサイズです。キャリーバッグ付きです。
| 品名記号 | EVPX-CHK01 |
|---|---|
| 質量 | 約970g |
| 外形寸法（mm） | W:150×H:150×D:120.5 |
| 消費電力 | 1W以下 |
| レンタル料（税抜） | 月額5,000円 （連続12ヶ月間レンタルで譲渡。詳しくは規約を参照） |
| ドキュメント類 | 取扱説明書PDF 納入仕様書（図面）PDF |
■エラーチェック機能は、日東工業製Pit-2G・3Gシリーズの挙動を前提にしたものです。他社製充電器での動作は保証できません。
キャリーバッグ付き

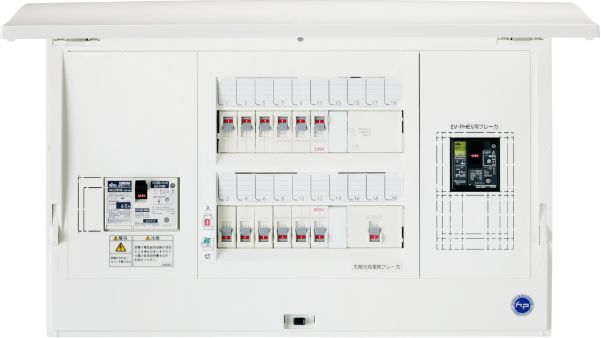

② ホーム分電盤（EV6kW充電設備対応）
-
EV6kW充電設備に対応した漏電ブレーカ（40A）搭載のホーム分電盤です。
内線規程の改定（2022年12月）により追加された施設例「標準施工」に対応します。

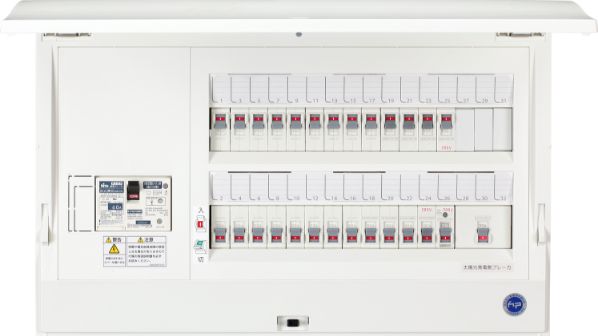

③ ホーム分電盤（EV充電設備対応）
-
EV充電設備に対応した漏電ブレーカ（20A）搭載のホーム分電盤です。

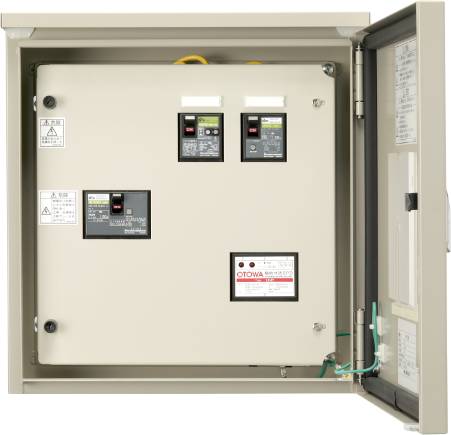

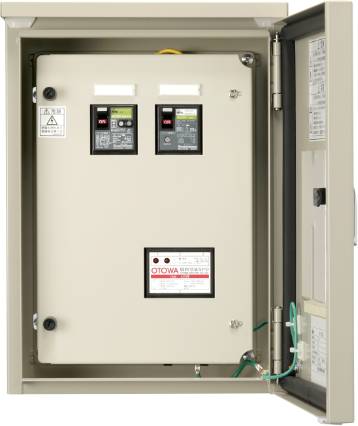

④ EV6kW充電設備用引込分岐盤
既設住宅へのPit-2G・3Gシリーズ設置時に適した引込分岐盤です。内線規程の改定（2022年12月）により追加された施設例「方式Ｃ」に対応します。
- 施錠可能
- 鍵番号違いの対応も可能です。
- 屋外設置
- 屋外で風雨にさらされる場所（雨線外）への設置が可能です。
- 指定色
- 住宅の壁面色に合わせてキャビネットの指定色対応が可能です。
KN-41EV
（主開閉器なし）
BN10-61EV
（主開閉器あり）
⑤ EV用交互充電コントローラ
EV2台を交互に充電できる一般家庭向けのEV用交互充電コントローラです。EVの2台目を新規購入しても、1台分の契約電力でEV2台の充電が可能です。
- 選べる
充電方法 - 2台のEVの充電状況に合わせた充電方法の選択に対応しています。
●自動モード：1時間ごとに2台の充電を自動切替え
●手動モード：どちらか1台のみの充電 - コンパクト
- プラボックス採用のため軽くてコンパクトです。
EVT-2M1
⑥ EV充電器用分電盤
低圧受電可能な主幹245ATの分電盤も承ります。（個別受注品）
分岐に漏電特性がTypeA仕様の漏電ブレーカで組み込みも承ります。（個別受注品）
［製作例］
⑦ EV・PHEV用協約形漏電ブレーカ
EV充電器の専用回路に使える漏電遮断器です。高感度・高速形で漏電検出特性はTypeA仕様です。
GE52CX-EV

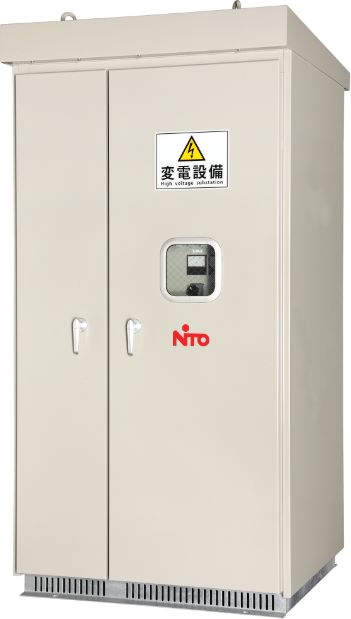

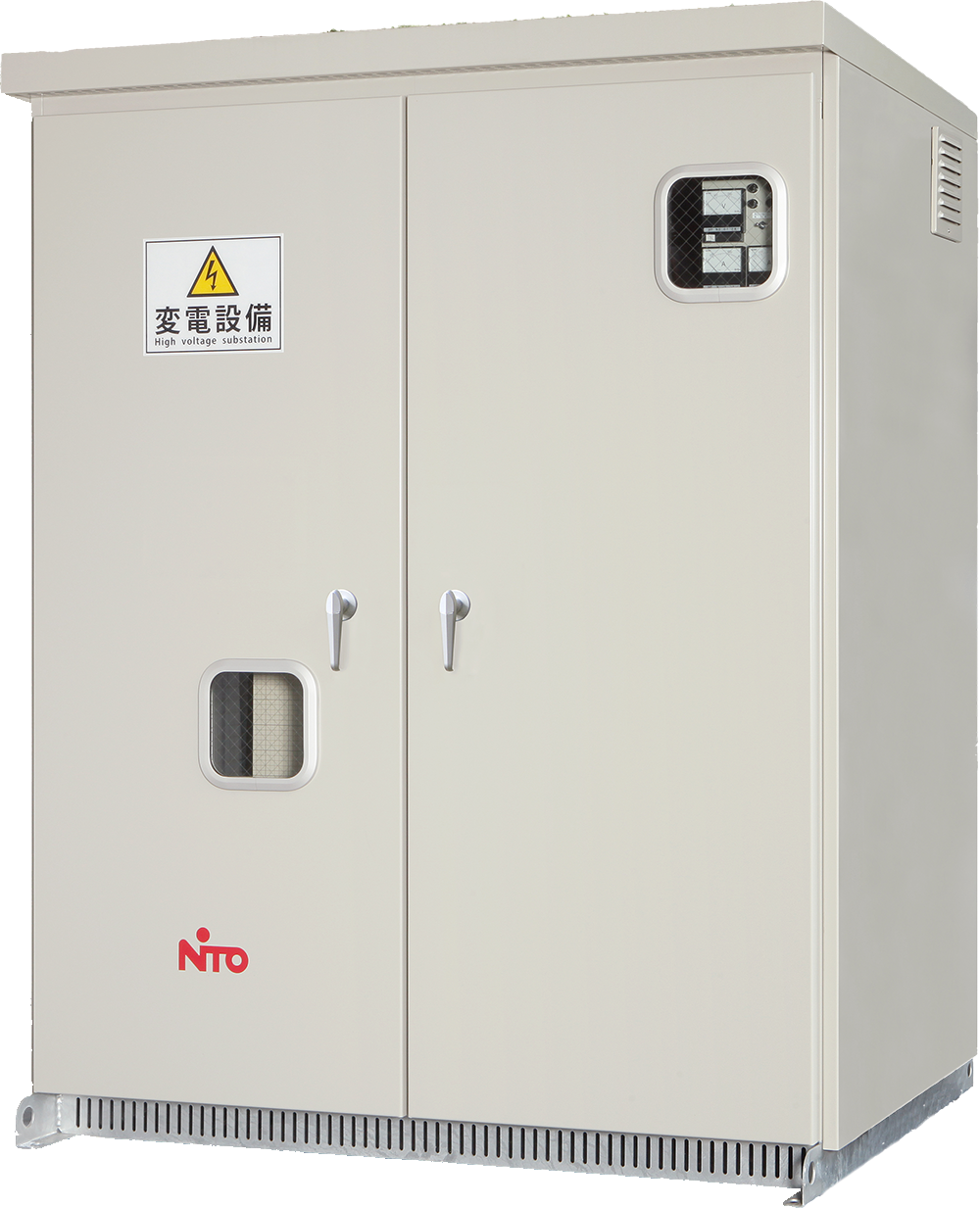

⑧ 急速充電キュービクル（個別受注品）
EV用急速充電器の電源として専用設計したキュービクルです。
一般的な急速充電器と一緒に設置した場合でも、
駐車場1台分以下のスペース（0.5台分）で設置可能な本体サイズ。
