本体仕様

丸穴・角穴・複合穴など
さまざまな穴パターンで加工ができます。

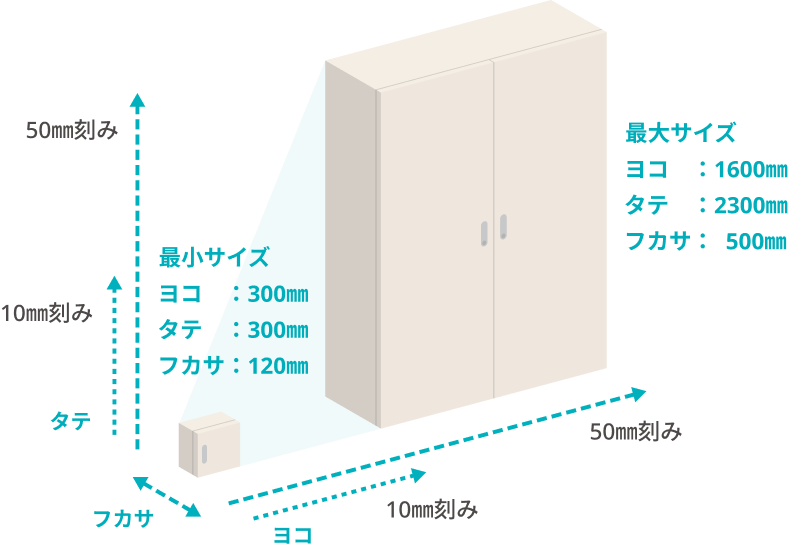

  • 対応サイズ図

  • シリーズによって刻み寸法や範囲が異なります。

    詳細は、下記の「対応サイズ一覧表」または「サイズ・価格・質量サーチ」ページをご確認ください。

スマートオーダー対応サイズ一覧表

  • RA
  • E
  • OE
  • SOE
  • BJ

RAシリーズ

片扉

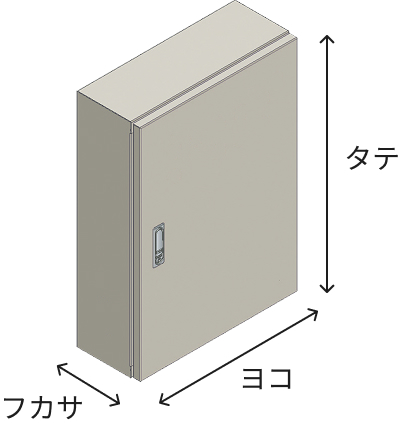

片扉 イメージ

ヨコ：300〜800㎜
タテ：300〜1,600㎜

タテ800㎜超過

50㎜刻み

タテ800㎜以下

10㎜刻み

フカサ：120、160、200、250、300㎜

■ スマートオーダーキャビネット対応表○標準品（一部のフカサに適用）　　−対応不可

片扉フカサ：120、160、200、250㎜の場合

スクロールします →

ヨコ（㎜）
300 350 400 450 500 550 600 650 700 750 800
タテ（㎜） 1,600 ○ ○ ○
1,550
1,500
1,450
1,400 ○ ○ ○ ○
1,350
1,300
1,250
1,200 ○ ○ ○ ○
1,150
1,100
1,050
1,000 ○ ○ ○ ○
950
900 ○ ○
850
800 ○ ○ ○ ○ ○
750
700 ○ ○ ○ ○
650
600 ○ ○ ○ ○ ○
550
500 ○ ○ ○ ○ ○
450 ○
400 ○ ○ ○ ○
350 − − − − − −タテ390
以下
300 ○ ○ ○ −ヨコ
510以上		 − − − − −

片扉フカサ：300㎜の場合

スクロールします →

ヨコ（㎜）
300 350 400 450 500 550 600 650 700 750 800
タテ（㎜） 1,600 − − ○ ○
1,550 − −
1,500 − −
1,450 − −
1,400 − − ○ ○
1,350 − −
1,300 − −
1,250 − −
1,200 − − ○ ○ ○
1,150 − −
1,100 − −
1,050 − −
1,000 − − ○ ○ ○
950 − −
900 − − ○ ○
850 − −
800 − − ○ ○ ○ ○
750 − −
700 − − ○ ○ ○
650 − −
600 − − ○ ○ ○ ○ ○
550 − −
500 − − ○ ○ ○
450 − −
400 − −
350 − − − − − − − − − − −タテ390
以下
300 − −ヨコ
390以下		 − − − − − − − − −

両扉

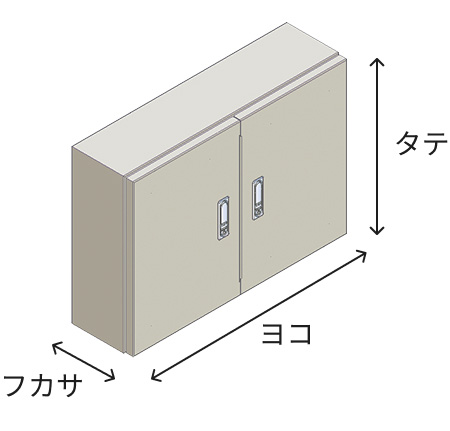

両扉 イメージ

ヨコ：800〜1,600㎜
タテ：700〜2,300㎜
フカサ：250〜500㎜

50㎜刻み

○標準品（一部のフカサに適用）　　−対応不可

両扉フカサ：120、160、200、250、300㎜

スクロールします →

ヨコ（㎜）
700 750 800 850 900 950 1,000 1,050 1,100 1,150 1,200 1,250 1,300 1,350 1,400
タテ（㎜） 1,600 − − − − − − ○※ − − − − − − − −
1,400 ○※ − ○※ − − − ○※ − − − ○※ − − − ○※
1,200 ○※ − ○※ − − − ○※ − − − ○※ − − − ○※
1,000 ○※ − ○※ − − − ○※ − − − ○※ − − − ○※
800 ○ ○ ○ ○
750
700
650 − −
600 ○ ○ ○ − − − −
550 − − − − − −
500 − − − − − − − −
450 − − − − − − − − − −
400 − − − − − − − − − − − −

※スマートオーダー対応不可（キャビスタでの穴加工は可能）

Eシリーズ

片扉

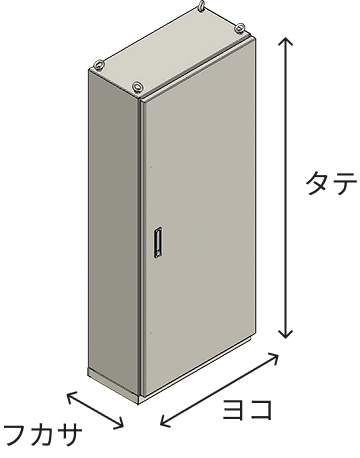

片扉 イメージ

ヨコ：500〜900㎜
タテ：700〜2,300㎜
フカサ：250〜500㎜

50㎜刻み

■ スマートオーダーキャビネット対応表○標準品（一部のフカサに適用）　　−対応不可

片扉フカサ：250、300、350、400、450、500㎜

スクロールします →

ヨコ（㎜）
500 550 600 650 700 750 800 850 900
タテ（㎜） 2,300 ○ ○ ○
2,250
2,200
2,150
2,100 ○ ○ ○
2,050
2,000 ○ ○ ○
1,950
1,900 ○ ○ ○
1,850
1,800 ○ ○ ○
1,750
1,700
1,650
1,600 ○ ○ ○
1,550
1,500
1,450
1,400 ○ ○ ○
1,350
1,300
1,250
1,200 ○ ○
1,150
1,100
1,050
1,000 ○
950
900 ○
850
800 ○
750
700 ○

両扉

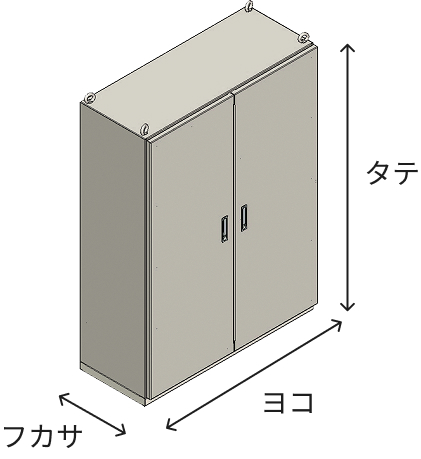

両扉 イメージ

ヨコ：800〜1,600㎜
タテ：700〜2,300㎜
フカサ：250〜500㎜

50㎜刻み

○標準品（一部のフカサに適用）　　−対応不可

両扉フカサ：250、300、350、400、450、500㎜

スクロールします →

ヨコ（㎜）
800 850 900 950 1,000 1,050 1,100 1,150 1,200 1,250 1,300 1,350 1,400 1,450 1,500 1,550 1,600
タテ（㎜） 2,300 ○ ○ ○ ○
2,250
2,200
2,150
2,100 ○ ○ ○ ○
2,050
2,000 ○ ○ ○ ○
1,950
1,900 ○ ○ ○ ○
1,850
1,800 ○ ○ ○ ○
1,750
1,700
1,650
1,600 ○ ○ ○ ○
1,550
1,500
1,450
1,400 ○ ○
1,350
1,300
1,250
1,200
1,150
1,100
1,050
1,000
950
900
850
800
750 − −
700 − − − −

OEシリーズ

片扉

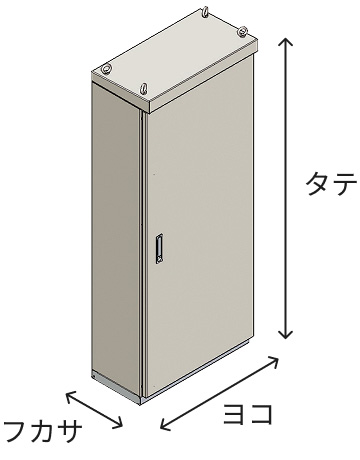

片扉 イメージ

ヨコ：500〜900㎜
タテ：700〜2,300㎜
フカサ：250〜500㎜

50㎜刻み

■ スマートオーダーキャビネット対応表○標準品（一部のフカサに適用）　　−対応不可

片扉フカサ：250、300、350、400、450、500㎜

スクロールします →

ヨコ（㎜）
500 550 600 650 700 750 800 850 900
タテ（㎜） 2,300 ○
2,250
2,200
2,150
2,100 ○
2,050
2,000
1,950
1,900 ○ ○
1,850
1,800
1,750
1,700
1,650
1,600 ○ ○
1,550
1,500
1,450
1,400 ○
1,350
1,300
1,250
1,200 ○
1,150
1,100
1,050
1,000 ○
950
900
850
800 ○
750
700

両扉

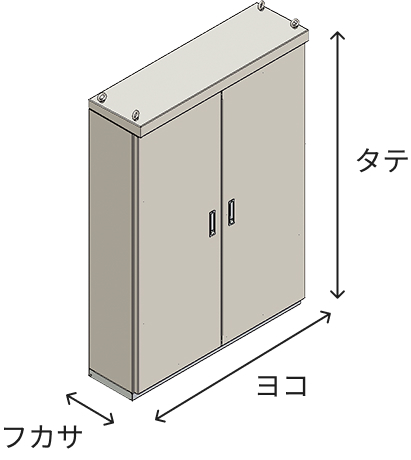

両扉 イメージ

ヨコ：500〜900㎜
タテ：700〜2,300㎜
フカサ：250〜500㎜

50㎜刻み

○標準品（一部のフカサに適用）　　−対応不可

両扉フカサ：250、300、350、400、450、500㎜

スクロールします →

ヨコ（㎜）
800 850 900 950 1,000 1,050 1,100 1,150 1,200 1,250 1,300 1,350 1,400 1,450 1,500 1,550 1,600
タテ（㎜） 2,300 ○ ○
2,250
2,200
2,150
2,100 ○ ○
2,050
2,000
1,950
1,900 ○ ○ ○ ○
1,850
1,800
1,750
1,700
1,650
1,600 ○ ○
1,550
1,500
1,450
1,400
1,350
1,300
1,250
1,200
1,150
1,100
1,050
1,000
950
900
850
800
750 − −
700 − − − −

SOEシリーズ

片扉

片扉 イメージ

ヨコ：500〜900㎜
タテ：700、1,000、1,200※1
1,250～2,300mm
フカサ：250〜500㎜

50㎜刻み

※1 タテ700、1,000、1,200mmは、ヨコ700/フカサ350mmのみの寸法指定となります。

■ スマートオーダーキャビネット対応表○標準品（一部のフカサに適用）　　−対応不可

片扉フカサ：250、300、350、400、450、500㎜

スクロールします →

ヨコ（㎜）
500 550 600 650 700 750 800 850 900
タテ（㎜） 2,300
2,250
2,200
2,150
2,100
2,050
2,000
1,950
1,900 ○
1,850
1,800
1,750
1,700
1,650
1,600 ○
1,550
1,500
1,450
1,400 ○
1,350
1,300
1,250
1,200 − − − − ○ − − − −
1,150 − − − − − − − − −
1,100 − − − − − − − − −
1,050 − − − − − − − − −
1,000 − − − − ○ − − − −
950 − − − − − − − − −
900 − − − − − − − − −
850 − − − − − − − − −
800 − − − − ○ − − − −
750 − − − − − − − − −
700 − − − − − − − − −

両扉

両扉 イメージ

ヨコ：800〜1,600㎜
タテ：1,250〜2,300㎜
フカサ：250〜500㎜

50㎜刻み

○標準品（一部のフカサに適用）　　−対応不可

両扉フカサ：250、300、350、400、450、500㎜

スクロールします →

ヨコ（㎜）
800 850 900 950 1,000 1,050 1,100 1,150 1,200 1,250 1,300 1,350 1,400 1,450 1,500 1,550 1,600
タテ（㎜） 2,300
2,250
2,200
2,150
2,100
2,050
2,000
1,950
1,900 ○ ○ ○
1,850
1,800
1,750
1,700
1,650
1,600 ○ ○ ○
1,550
1,500
1,450
1,400
1,350
1,300
1,250

BJシリーズ

片扉

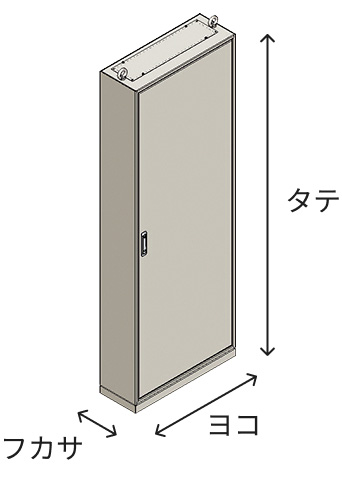

片扉 イメージ

ヨコ：600、700、800㎜
タテ：1,600～2,300㎜100mm刻み
フカサ：200、250、300㎜

■ スマートオーダーキャビネット対応表○標準品（一部のフカサに適用）　　−対応不可

片扉フカサ：200、250、300㎜

ヨコ（㎜）
600 700 800
タテ（㎜） 2,300 ○ ○ ○
2,200
2,100 ○ ○ ○
2,000
1,900 ○ ○ ○
1,800
1,700
1,600

両扉

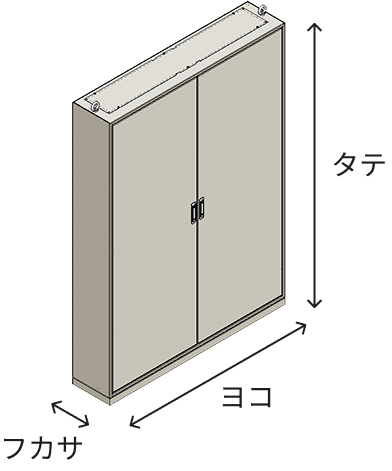

両扉 イメージ

ヨコ：1,000、1,200、1,400㎜
タテ：1,600～2,300㎜100mm刻み
フカサ：200、250、300㎜

○標準品（一部のフカサに適用）　　−対応不可

両扉フカサ：200、250、300㎜

スクロールします →

ヨコ（㎜）
1,000 1,200 1,400
タテ（㎜） 2,300 ○ ○ ○
2,200
2,100 ○ ○ ○
2,000
1,900 ○ ○ ○
1,800
1,700
1,600
