熱対策

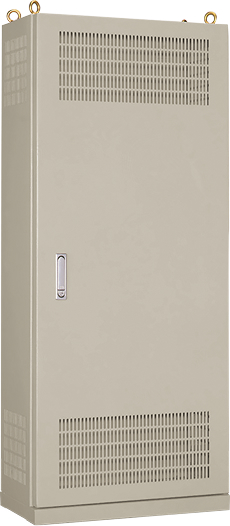

放熱用の換気口としてスリット加工を
追加できます。
扉面、側面、扉面と側面の両方の
3パターンから選択できます。

［固定位置］

•

•

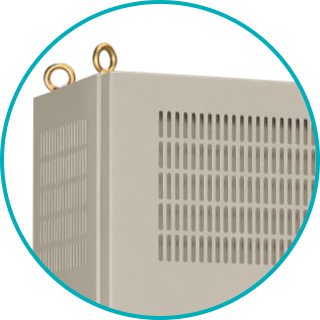

  スリット部分拡大

• ■配置パターン

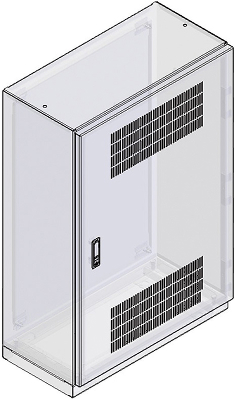

  扉面

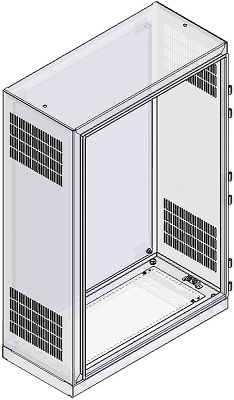

• 側面

■スリット加工の位置や加工範囲は変更できません。（キャビネットサイズに応じて変動します）

■扉面にスリットを選択した場合、鉄製図面ホルダ（溶接ナットで取付）は選択できません。樹脂製図面ホルダのみとなります。
この場合、扉溶接ナットはアース用1コ（固定位置）のみ配置され、追加はできません。

■側面にスリットを選択した場合、側面溶接ナットの追加ができません。

■屋内用です。屋外用の換気口には、熱対策部品にてルーバー取付を選択してください。
保護等級はIP2Xとなります。（IPに関わる他のメニュー選択がない場合）

■旧E-L(S)Aシリーズ相当品です。
