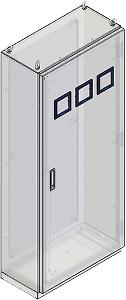

扉に電力量計（WHM）用の
検針窓を追加できます。
［自由位置］
-
小
写真は強化処理ガラス -

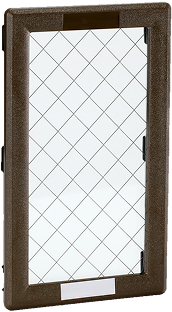

大
写真は網入ガラス -
小
-

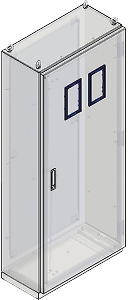

大
ガラス窓寸法
小：ヨコ100㎜ × タテ100㎜（BP12-12E(N)PA-Z）
大：ヨコ100㎜ × タテ200㎜（BP12-11E(N)PA-Z）
材質・仕様
枠：AES樹脂
窓：下記の2種から選べます。（RAは強化処理ガラスのみ）
強化処理ガラス 板厚3.0㎜、網入ガラス 板厚6.8㎜
配置数
大3コまで、小3コまで、最大で計6コまで配置できます。両扉でも左右の扉合わせて各3コまでです。
大9コまで、小9コまで、最大で計18コまで配置できます。両扉でも左右の扉合わせて各9コまでです。
詳細（商品情報サイトN-TECへ）

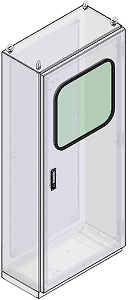

扉に大型の窓を追加できます。
［自由位置］
ガラス窓寸法
キャビネット寸法ヨコ700㎜以上の場合
①ヨコ470㎜ × タテ450㎜
（BP12-4745GN-Z）
キャビネット寸法ヨコ700㎜以上の場合
②ヨコ570㎜ × タテ300㎜
（BP12-5730GN-Z）
③ヨコ570㎜ × タテ450㎜
（BP12-5745GN-Z）
-
材質・仕様
枠：CRゴム
窓：網入ガラス t6.8
-
同一窓サイズのものを片扉は1コ、両扉は合計2コまで追加可能です。
メーターパネルが必要な場合は、窓＋メーターパネルで追加してください。
-
詳細（商品情報サイトN-TECへ）
-

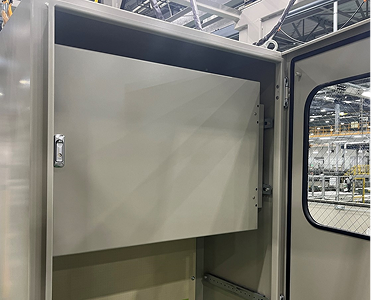

窓＋メーター
パネル -
扉に大型の窓とメーターパネルを
セットで追加できます。
［自由位置］
対応キャビネットサイズ
ヨコ：700、800、900㎜（片扉のみ）
タテ：1400～1900㎜
ガラス窓寸法
キャビネット寸法ヨコ700㎜の場合
ヨコ470㎜ × タテ450㎜
キャビネット寸法ヨコ800㎜の場合
ヨコ570㎜ × タテ450㎜
キャビネット寸法ヨコ900㎜の場合
ヨコ670㎜ × タテ450㎜
ガラス窓寸法および配置位置は変更できません。
（キャビネットのヨコ寸法に応じて変動します）
材質・仕様
枠：CRゴム
窓：網入ガラス t6.8
メーターパネル：鉄製 t2.3
メーターパネル寸法はタテ550㎜で固定、ヨコ寸法はキャビネットのヨコ寸法に応じて変動します。
メーターパネルの塗装色
キャビネットと同色。キャビネットが指定色など塗装色変更の場合は、ライトベージュ色（5Y7/1）、クリーム色（2.5Y9/1）、キャビネットと同色、の3色から選択できます。
キャビネット本体扉が逆開きの場合は、メーターパネルも逆開きとなります。
-

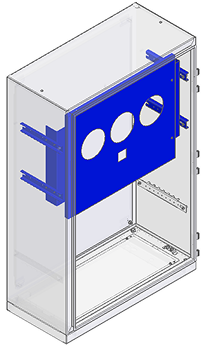

メーターパネル
穴加工 -
メーターパネルにも
穴加工の指定ができます。
-
-
キャビネット本体と同じ穴パターンで加工ができます。
タップ加工はできません。（タップ加工は鉄製基板のみ）
メーターパネルのセンター位置は、窓のセンター位置（キャビネット本体および正面基板のセンター位置と共通） に対して約9㎜左にオフセットしていますのでご注意ください。
上下方向については、窓とメーターパネルのセンターは一致しています。
