対象基板
鉄製基板（塗装仕上げ）
鉄製基板（めっき鋼板）
基板に穴加工およびタップ加工ができます。
タップ穴
M3、M4、M5
M6バーリングタップ
関連ページリンク
-
基板切欠き加工
-
基板に配線用のスペースを確保できます。

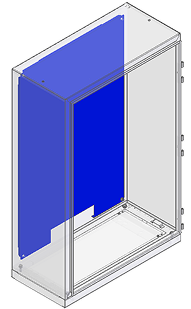

①下部中央切欠きパターン
（背面入出線口との組合せ）

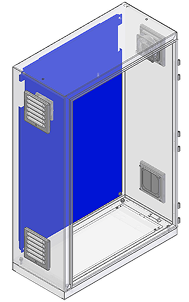

②上部左右切欠きパターン
（換気扇逃がし）
対象基板
鉄製基板（塗装仕上げ）
鉄製基板（めっき鋼板）
切欠きの寸法および配置位置は変更できません。（キャビネットサイズおよび換気扇サイズに応じて変動します）
上部左右切欠きは、側面熱対策オプションの換気扇を追加した場合に選択できます。
下部中央切欠きと上部左右切欠きは同時に選択できます。
関連ページリンク
-

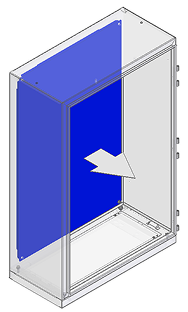

基板かさ上げ
-
鉄製基板を浮かせることで、中央部に生じた加工不可範囲を解消します。
対象基板
鉄製基板（塗装仕上げ）
鉄製基板（めっき鋼板）
対象基板（標準品名記号）
E50-710
E50-712
E50-714
E50-812
E50-814
E50-914
E50-1014
E50-1214
OE50-710
OE50-712
OE50-714
仕様
仕様変更により、一部のサイズでボデーが一枚構造だったものを背面合わせ構造に変更となったため、鉄製基板の中央部に加工不可範囲が生じました。これを加工可能にするためにナットを追加してかさ上げできます。
-

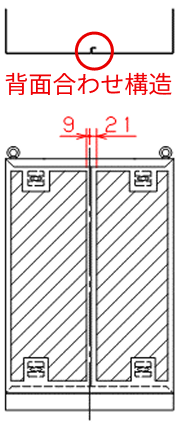

背面
鉄製基板
-
鉄製基板中央部の裏に背面合わせ部分があるため、穴加工できない範囲があります。
-
ナットを挟んで基板を浮かせて背面合わせ部分から離すことで、穴加工不可部分を加工可能にします。
標準位置
-
かさ上げ
