【電気工作】オリジナル鉄探知機の作り方

【オリジナル鉄探知機てつたんちき】で紹介しょうかいした

「オリジナル鉄探知機てつたんちき」はどうやって作るのかな？

ホームセンターなどで簡単かんたんにそろう材料ざいりょうばかりだから

夏休みの自由研究などでお家の人と一緒に作ってみよう！

＜用意するもの＞

  1. プラスチックケース
  2. 工作用LED(発光ダイオード)1コ（例れい：直径ちょっけい5mm、3－6V用抵抗付ていこうつき）
  3. 導電性どうでんせいアルミ粘着ねんちゃくテープ（例：幅はば20mm程度ていど）
  4. アルミ板1コ（例：厚あつみ0.2ｍｍ、幅4～5ｍｍ程度）
  5. 超ちょう強力マグネット2コ（例：ネオジム磁石じしゃく、直径6ｍｍ程度）
  6. 単3用電池ボックス（2本用）1コ（ON/OFFスイッチ付、リード線付）
  7. 単3電池（2本）
  8. 両面テープ、接着剤せっちゃくざい

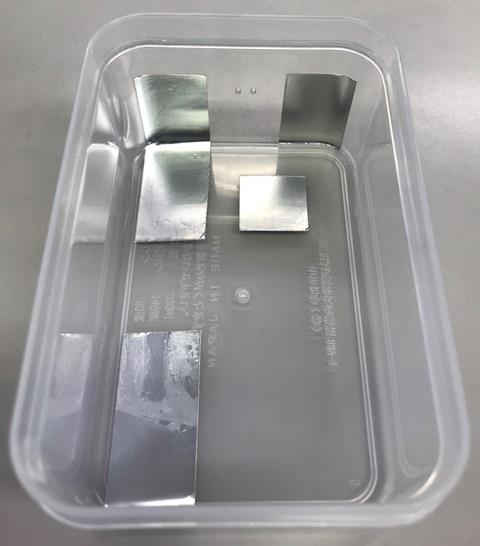

①プラスチックケースの中にアルミテープを4ヵ所はる。プラスチックケースの側面にLEDを取り付けるための穴を2か所あける。 （LEDの線を差し込めるように、側面中央に約5ｍｍ程度の間隔）

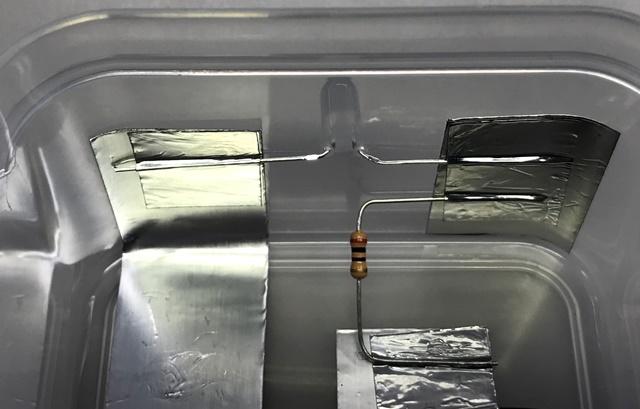

②LEDの線（長い方がプラス）を穴に差し込み左右に広げる。①で貼ったアルミテープの上に線をのせ、アルミテープではって取り付ける。LEDの線をはった一方と底面にはってあるアルミテープに「抵抗」をアルミテープではって取り付ける。＜ポイント：電気回路で電気が流れるように、アルミテープで上下はさむように線を取り付ける。＞

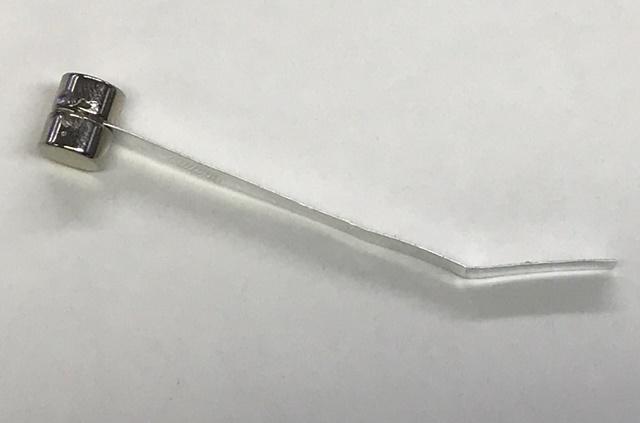

③アルミ板（厚み0.2ｍｍ、幅4～5ｍｍ程度）の先端にマグネットを上下ではさむように接着剤で固定する。 （先端のマグネットが浮いた状態となるようにアルミ板を曲げる）

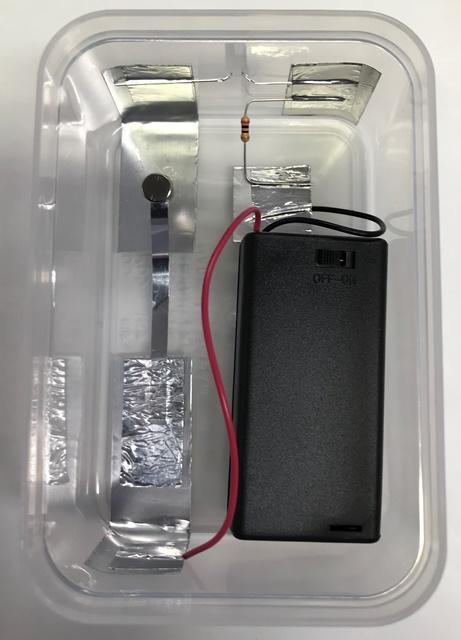

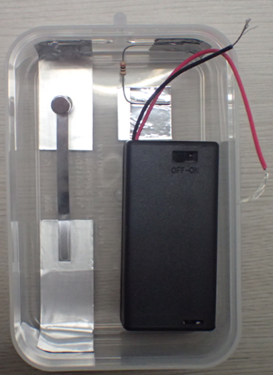

④③で作ったマグネット付アルミ板をケースにアルミテープではって取り付ける。（先端のマグネットが浮いた状態となるように）乾電池を入れた電池ボックスを両面テープでケースに固定する。 （電池ボックスのON/OFFスイッチが上にくるように）
⑤電池ボックスのリード線を抵抗とマグネット付アルミ板にそれぞれ、アルミテープではってつなぐ。＜ポイント：LED線（長い方）のプラス側に赤いリード線（プラス）をつなぐ＞

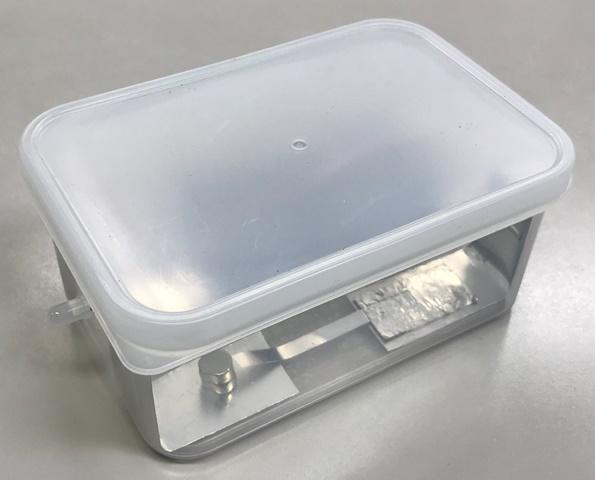

⑥カバーをつけて、完成！！

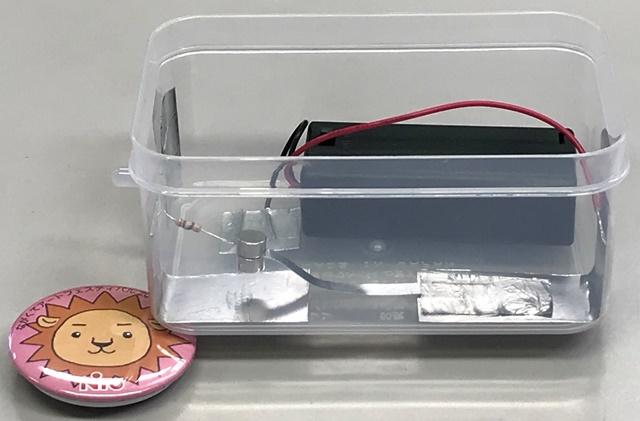

電池ボックスのスイッチをONにして、鉄に近づける。

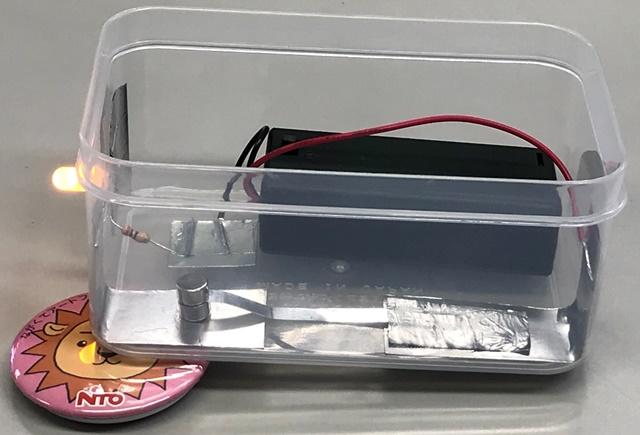

鉄にマグネットがくっついて、電気回路がつながり、LEDが点灯！！
