設計から見積まで
Webシステムで
カンタン・時短!
4～7日で出荷!
スマートオーダーキャビネット
シリーズ総数
Webシステムを使って多彩なバリエーションから
ご希望の仕様を選択。
キャビネットのカスタマイズを手軽に実現できます。
■この動画はRAシリーズを紹介しています。
500～900㎜
50㎜刻み
700～2,300㎜
50㎜刻み
250〜500㎜
50㎜刻み
800～1,600㎜
50㎜刻み
700～2,300㎜
50㎜刻み
250〜500㎜
50㎜刻み

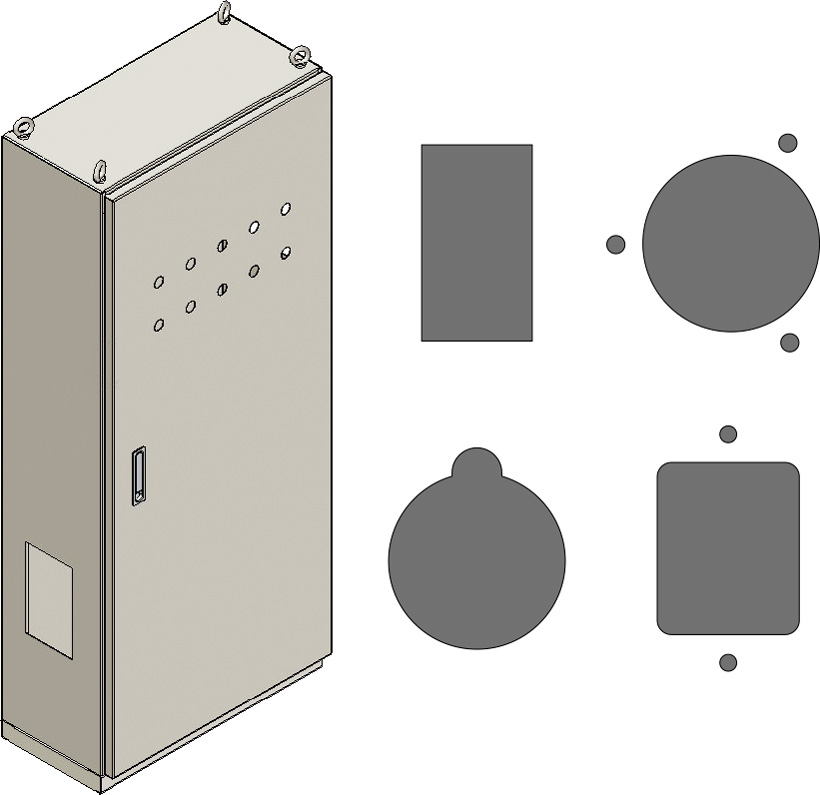

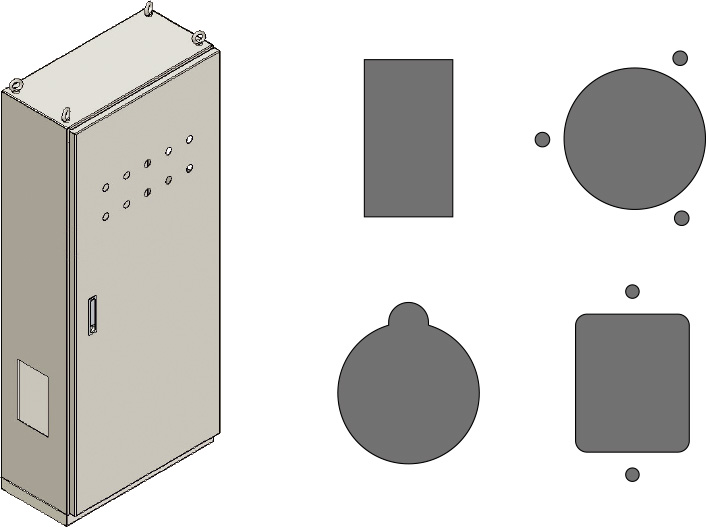

丸穴、角穴、複合穴などさまざまな
穴パターンでs加工できます。
熱対策部品

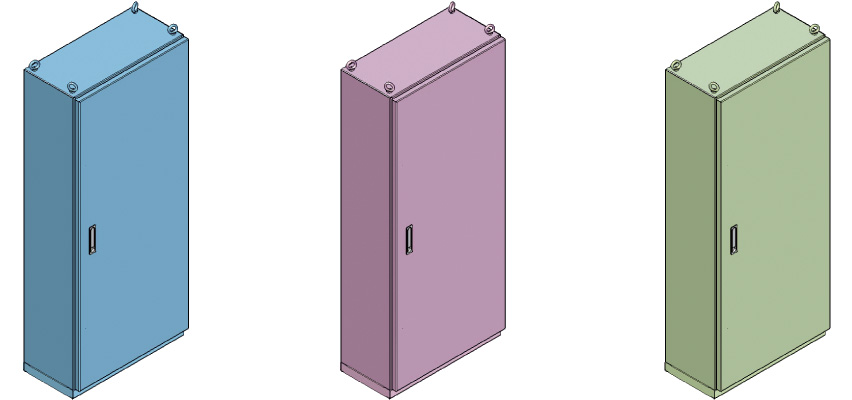

キャビネット塗装色に合わせて、色の塗り替えができます。
側面用鉄製基板
キャビネットの鉄製基板と同色にできます。
■キャビネットの鉄製基板がない場合、
キャビネットが標準色なら → クリーム（2.5Y8/2）
キャビネットが指定色なら → クリーム（2.5Y8/2）またはキャビネットと同色

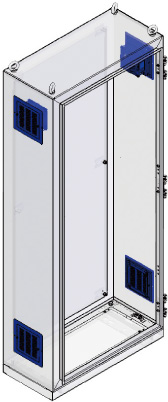

屋内用のフィルターカセット、屋内外兼用のルーバーがあります。
配線支持レールを追加または削除できます。
（片側2本、キャビネットタテ1,400㎜以上は片側3本）

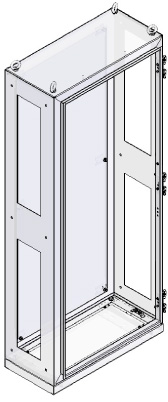

キャビネットを連結した状態で配線できるようになります。
■キャビネットタテ1,000㎜以下は開口の分割はありません。
接地端子の追加や位置変更ができます。
■キャビネットに溶接しています。
接地端子の増設用としてご利用ください。

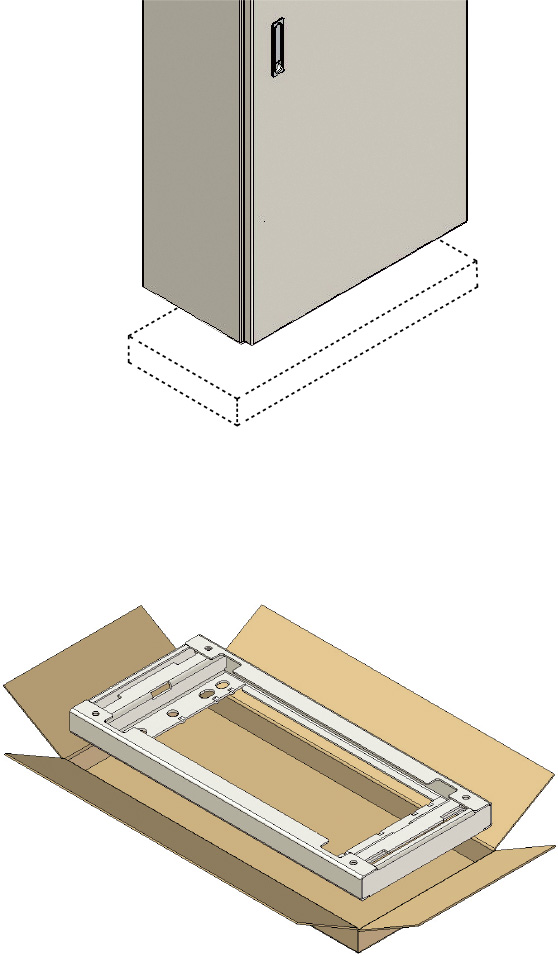

さまざまな設置に対応できます。
基台をキャビネットとは別納期（4日～）で発送できます。
基台を先行して設置する場合にご利用ください。
■この動画はRAシリーズを紹介しています。

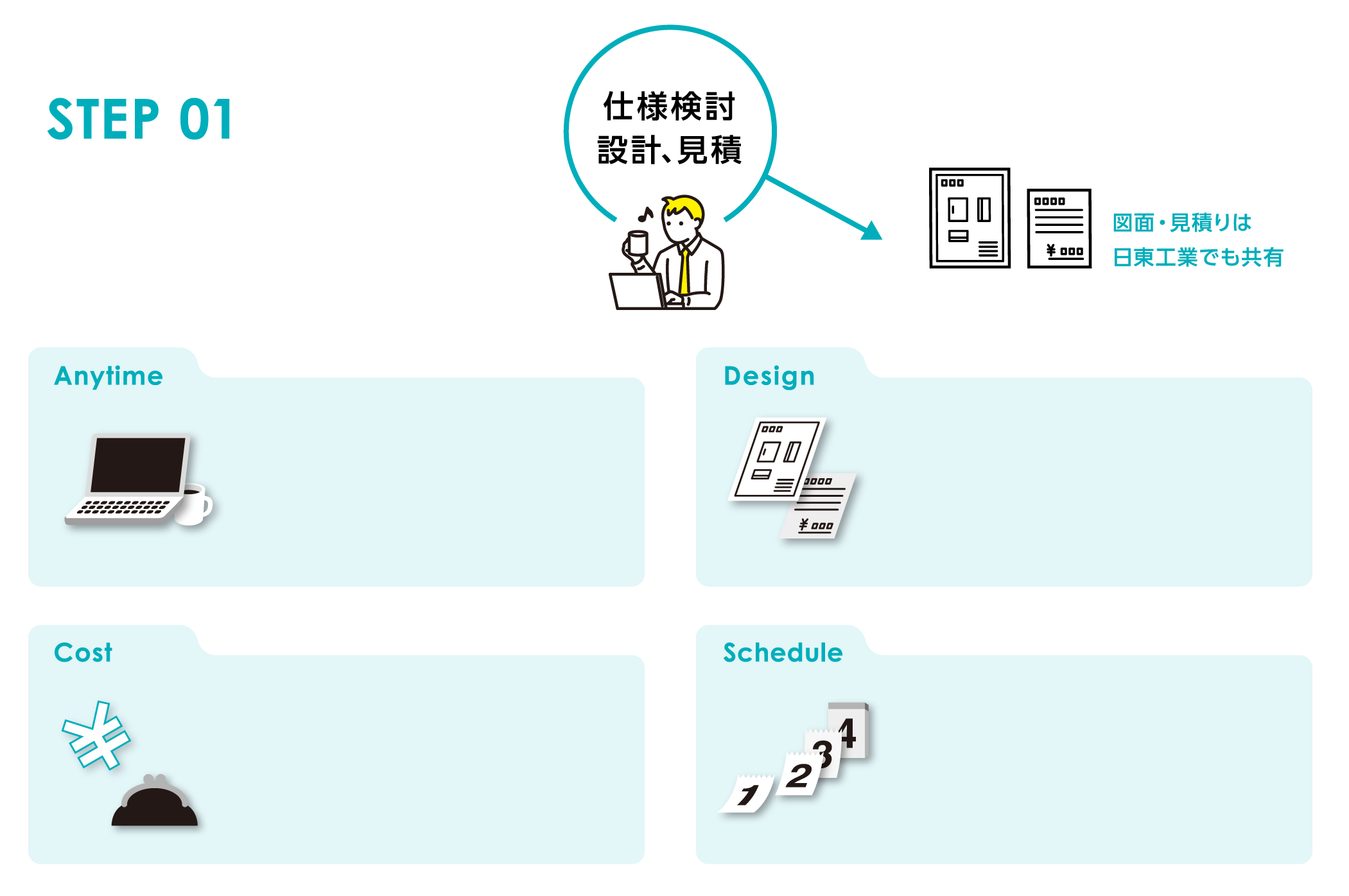

Web上で標準品の仕様を変更し、新たに製造していきます。
お客様はパソコンで入力するだけ。手間と時間を大幅に削減し、品質の安定化も図りました。
24時間365日、お手もとのパソコンからお客様のペースで手配業務を進められます。
ボタンによる選択式で、どなたでも操作できます。仕様決定後、図面データは2～5分程度で完成します。
仕様を選定しながら価格の確認もできます。予算に応じた仕様を検討でき、コスト管理もしやすくなります。

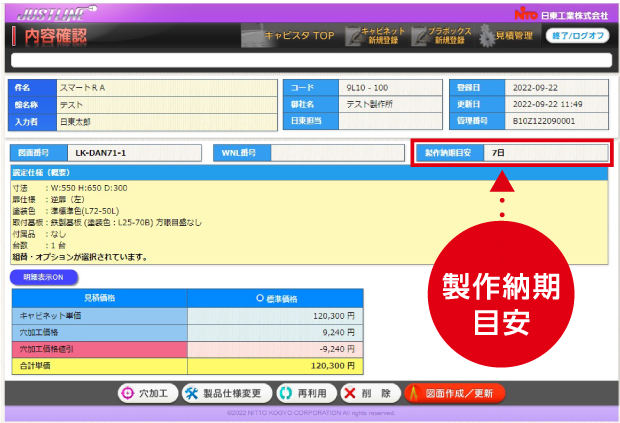

見積りと同時に納期の目安を表示。工場の生産状況も確認でき、スケジュール管理がしやすくなります。

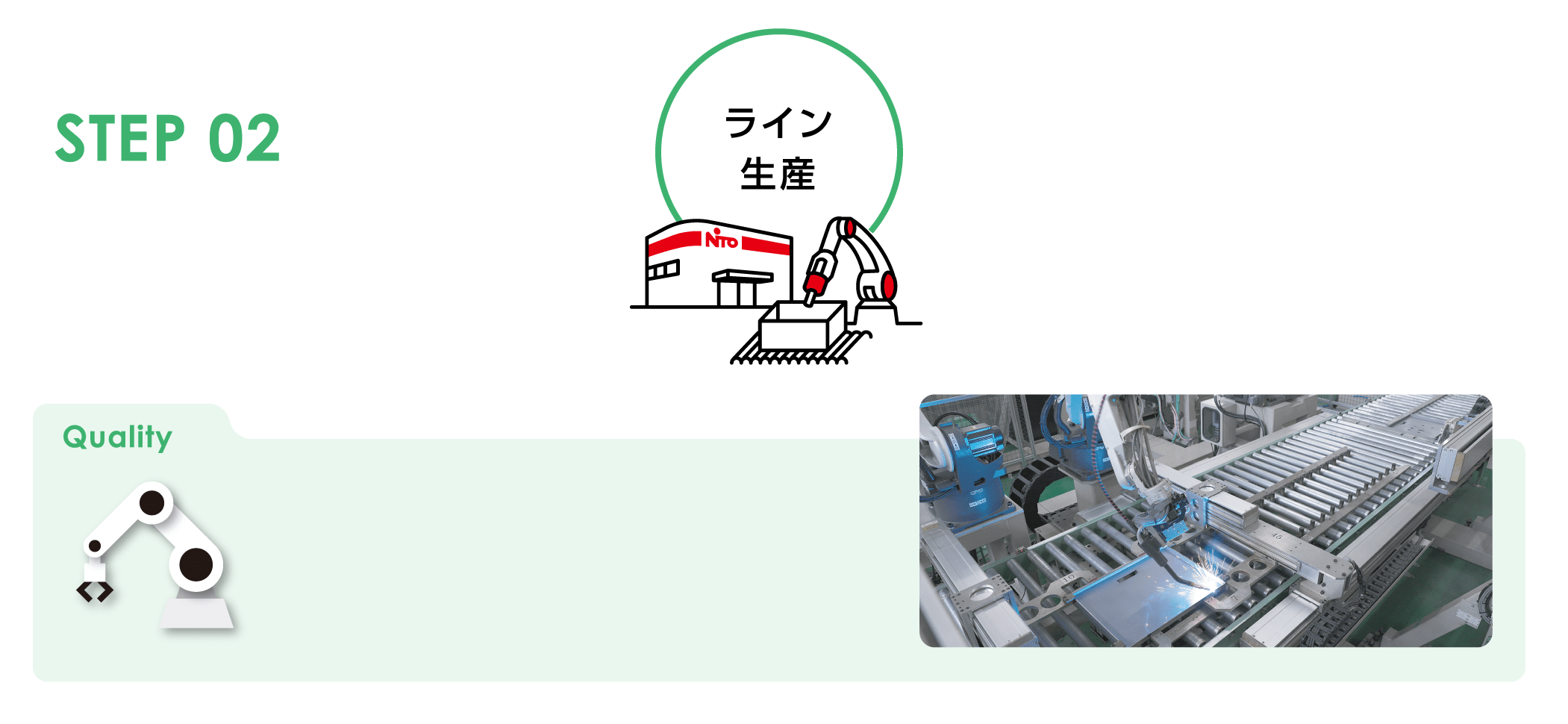

カスタム品ながら、大部分を自動化したラインで
製造しているため、安定した品質で提供できます。
仕様のバリエーションは1,000万種超。
多彩な仕様変更ができるため、別途加工する手間が大幅に削減されます。

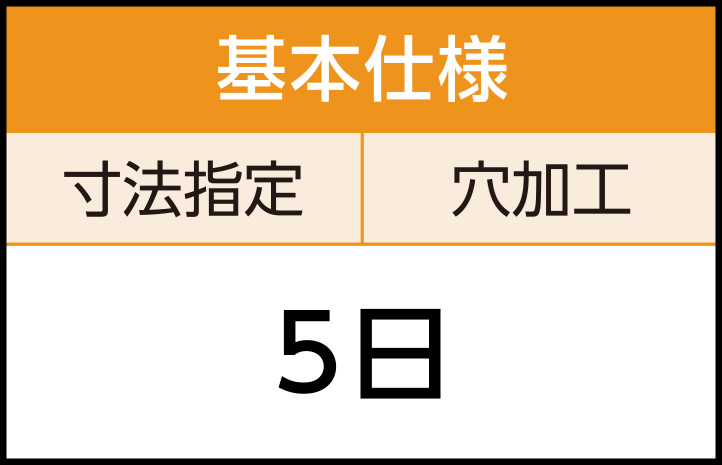

○基本仕様価格には「寸法指定」「キャビネット穴加工」を含みます。キャビネット穴加工なしの場合も同価格になります。
※詳細価格はキャビスタ内で仕様を選定する都度、ご確認いただけます。

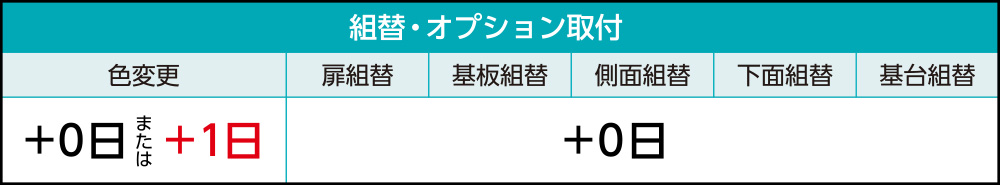

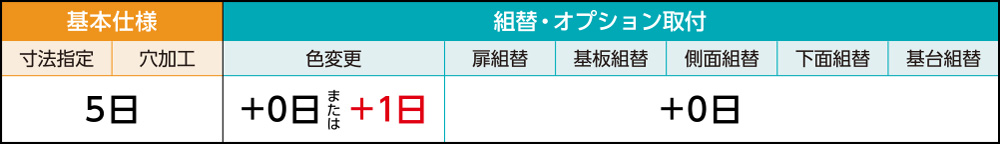

組替・オプション取付を複数選択しても
6日以内で製作します。

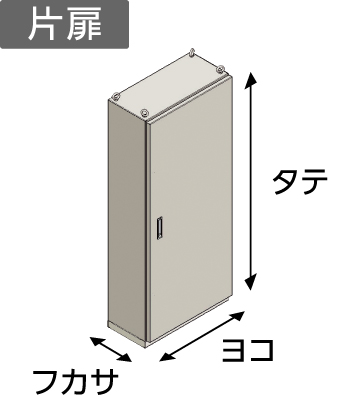

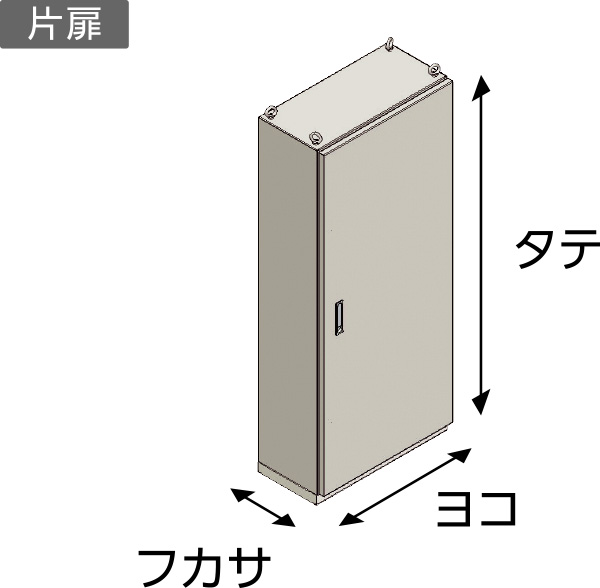

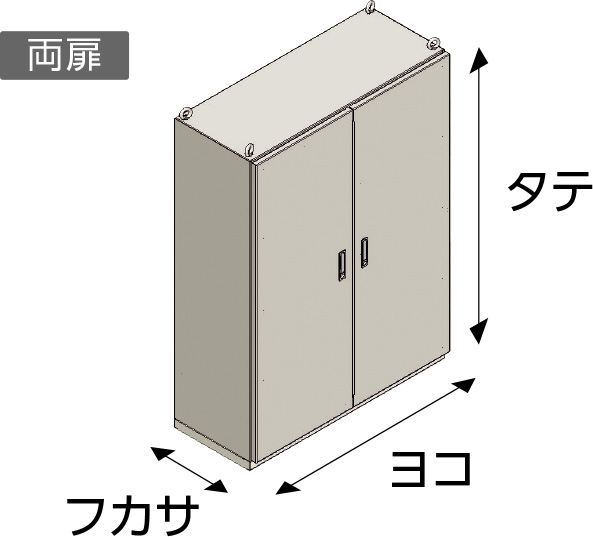

500～900㎜
50㎜刻み
700～2,300㎜
50㎜刻み
250〜500㎜
50㎜刻み

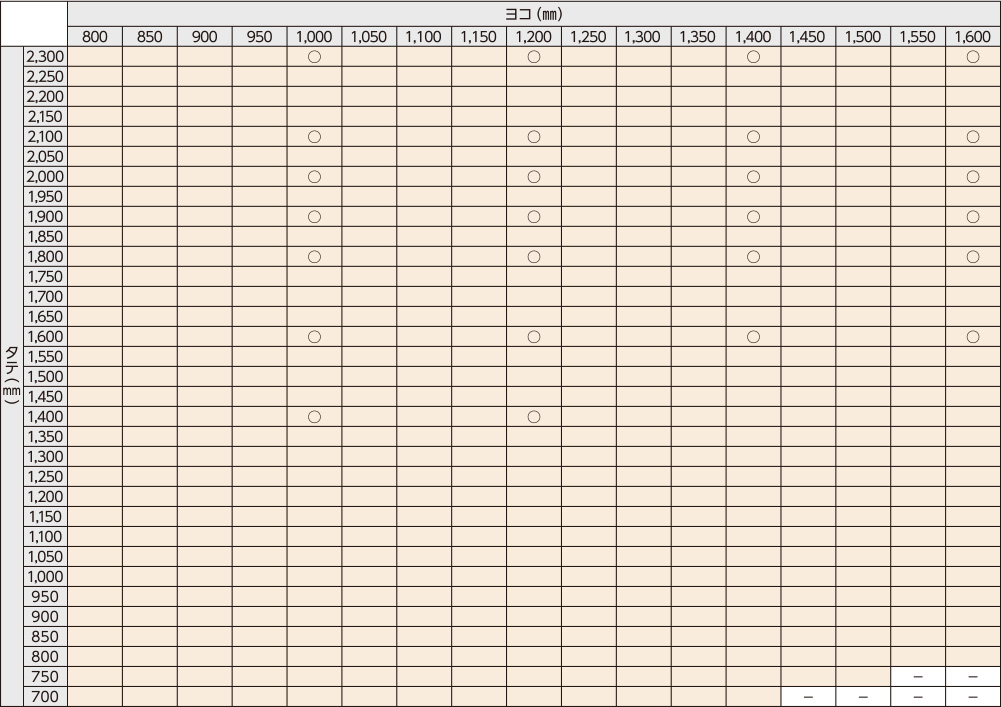

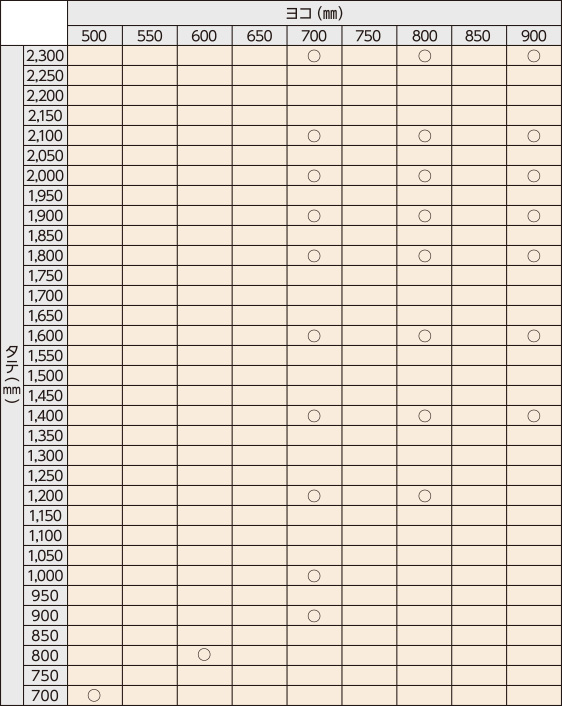

標準品（一部のフカサに適用）

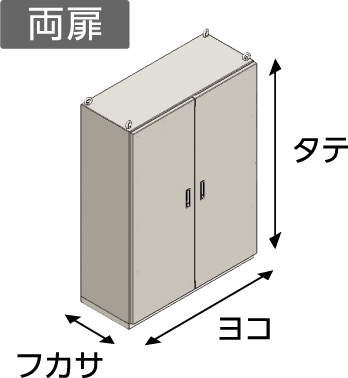

800～1,600㎜
50㎜刻み
700～2,300㎜
50㎜刻み
250〜500㎜
50㎜刻み
標準品（一部のフカサに適用）
対応不可

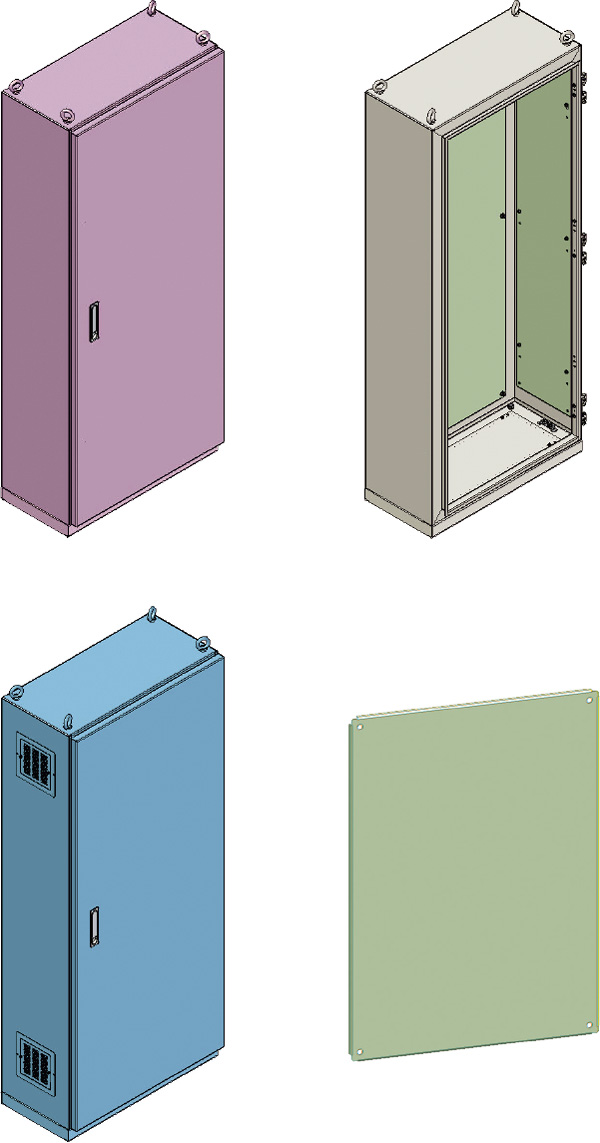

キャビネット塗装色（粉体塗装）
基本仕様の塗装色は2色です。
ライトベージュ（5Y7/1）
日塗工L25-70B
半ツヤ（5分ツヤ）
クリーム（2.5Y9/1）
日塗工L22-90B
半ツヤ（5分ツヤ）
キャビネット塗装色
日本塗料工業会番号で指定色に変更できます。

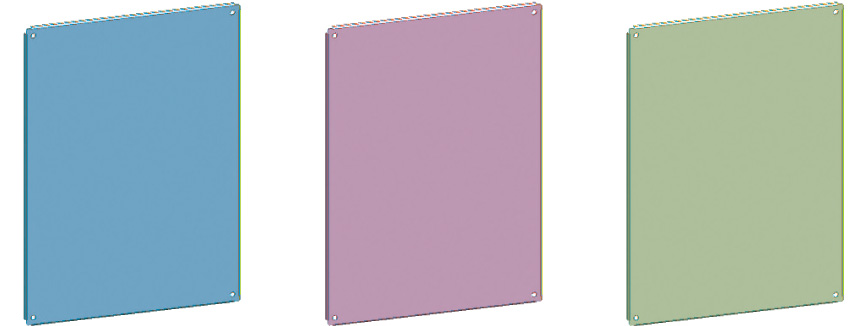

基板塗装色鉄製基板
日本塗料工業会番号で指定色に変更できます。
■変更すると方眼目盛はなくなります。

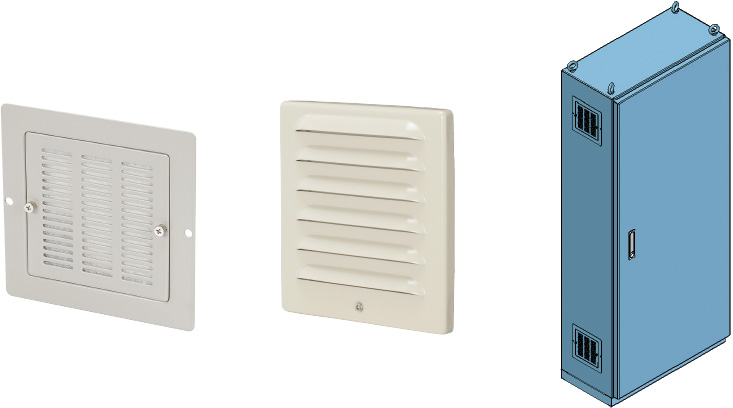

組替部品塗装色
外装部品
キャビネット塗装色に合わせて、
色の塗り替えができます。

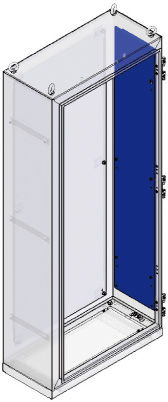

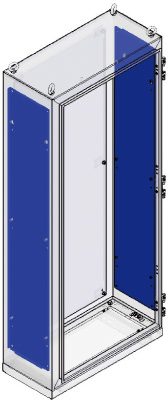

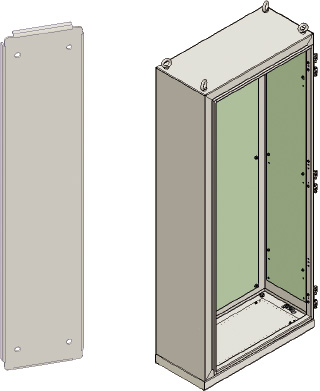

側面用鉄製基板
キャビネットの鉄製基板と同色にできます。
■キャビネットの鉄製基板がない場合、
キャビネットが標準色なら
→ クリーム（2.5Y8/2）
キャビネットが指定色なら
→ クリーム（2.5Y8/2）
またはキャビネットと同色

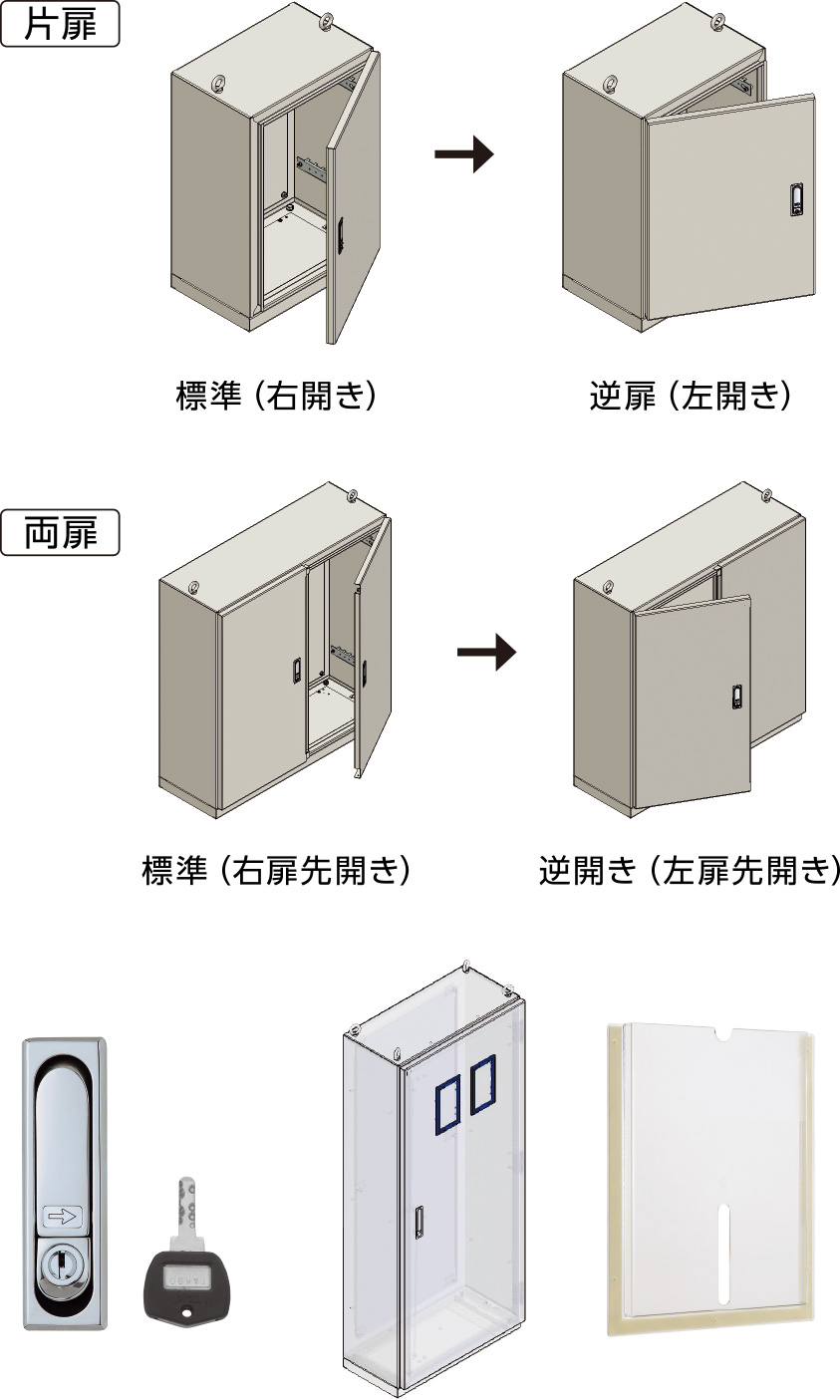

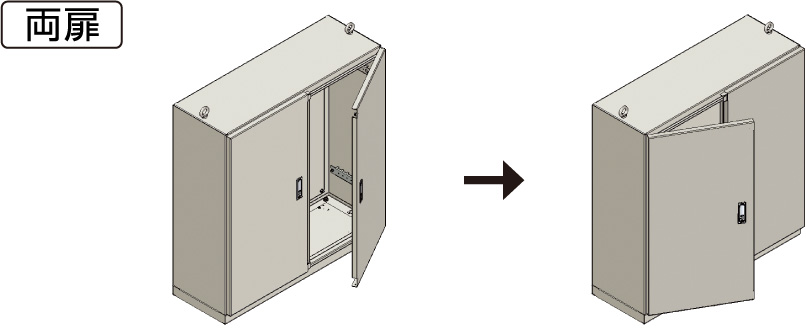

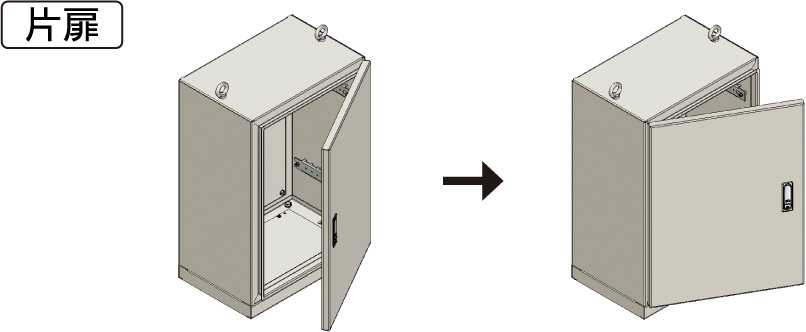

逆扉・逆開き
設置場所の制限などにより開閉方向・開閉手順を変更したい場合に有効です。

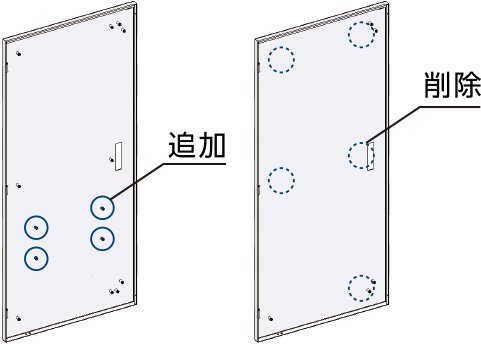

扉溶接ナット追加
扉内側に機器取付用の溶接ナット
（M6／φ12×高さ15㎜）を自由に追加、
または削除できます。
（片扉：1～16コ、両扉：1～16コ/扉）

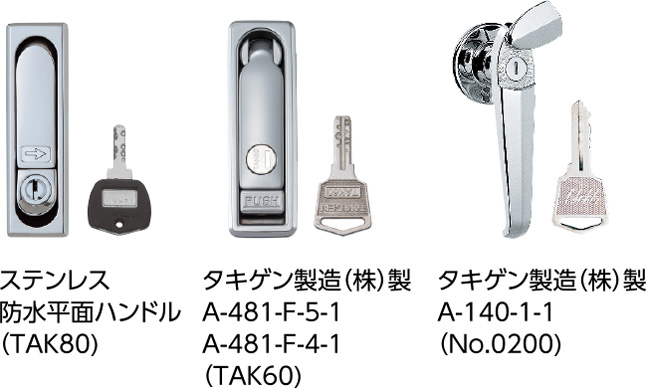

ハンドル組替・鍵番号変更
セキュリティの高いTAK・NTAシリーズへの鍵変更や、キー穴なしなどさまざまなパターンが選択できます。（片扉：1コ、両扉：2コ）
ネームプレート
ネームプレートの
付属が可能です。
（ヨコ160㎜×タテ31.5㎜）
○裏面シール付
■文字数は10文字以下です。

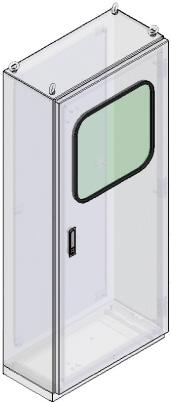

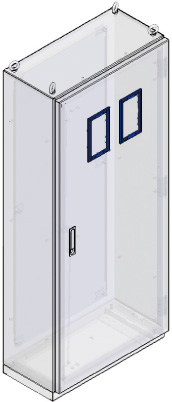

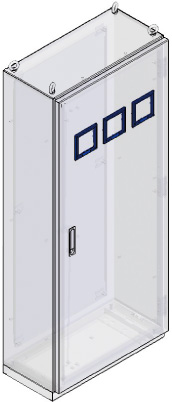

検針窓
扉に検針窓を追加できます。
BP12-12EPA-Z
BP12-12ENPA-Zヨコ100㎜×タテ200㎜(大)
BP12-4745GN-Z
BP12-5730GN-Z
BP12-5745GN-Z
3種類から選べます。
片扉 ヨコ800㎜以上
タテ850㎜以上
○材質／枠：CRゴム
窓：網入りガラス
○板厚／網入り
ガラス6.8㎜
■片扉：1コ
両扉：1〜2コまで
○材質／枠：AES
窓：強化処理ガラス(BP12-EPA-Z)
窓：網入りガラス (BP12-ENPA-Z)
○板厚／強化処理ガラス3.0㎜
網入りガラス6.8㎜
■9コまで取付可能

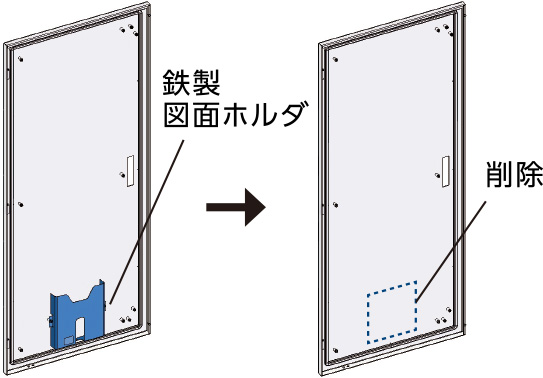

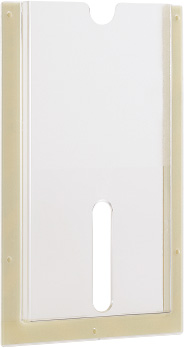

図面ホルダ
扉内側の鉄製図面ホルダを削除できます。
樹脂製図面ホルダの付属へ変更できます。
■片扉仕様：
キャビネットヨコ550㎜以下で
タテ1,000㎜超過は
BP85-3P-Zが標準付属となります。
■両扉仕様：
キャビネットヨコ900㎜以下と
ヨコ950㎜でタテ1,200㎜超過は
BP85-2P-Zが標準付属となります。
■鉄製図面ホルダを削除した場合、
取り付け用の溶接ナットも削除されます。
○材質／ポリスチレン
○色彩／透明
○裏面シール付

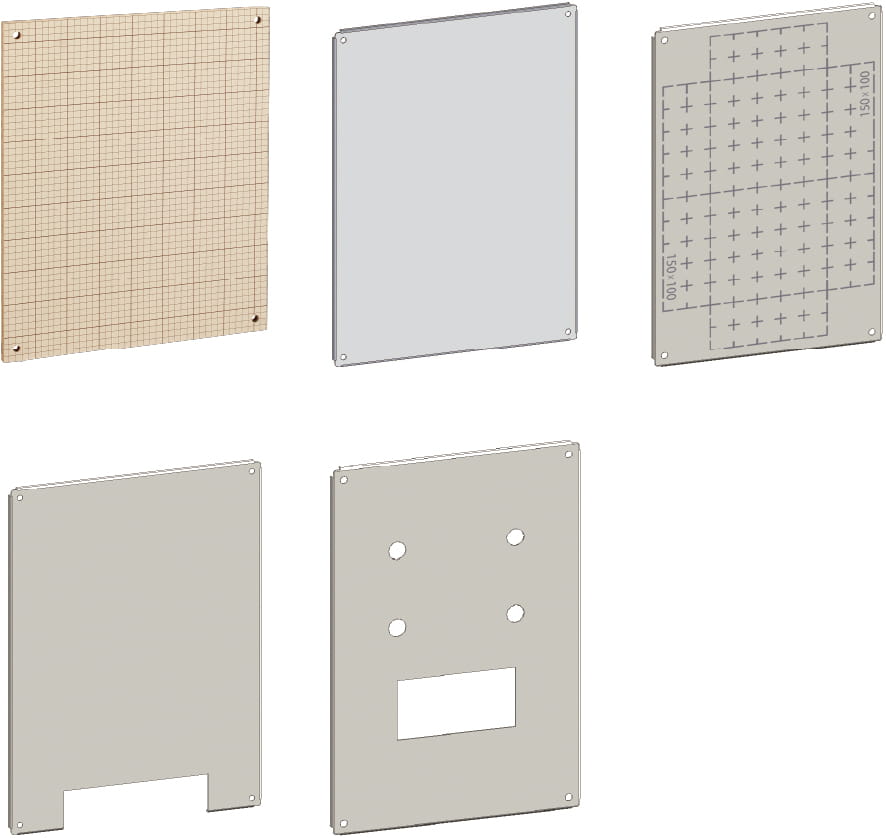

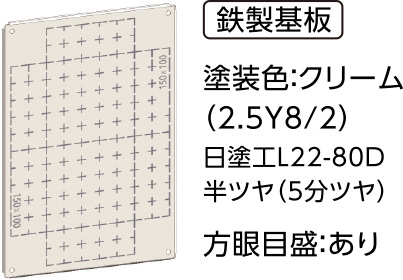

基板組替

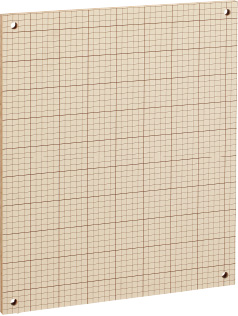

基本仕様の鉄製基板から変更できます。
○材質／木板
○板厚／t15
○方眼目盛あり

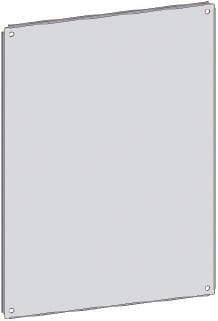

キャビネット
ヨコ1,000㎜以下
○材質／鉄(溶融めっき鋼板）
○板厚／t2.3
○方眼目盛なし
［外形寸法］
キャビネットタテ寸法1,200㎜以下
・キャビネットヨコ寸法－80㎜
・キャビネットタテ寸法－80㎜
キャビネットタテ寸法1,200㎜超過
・キャビネットヨコ寸法－120㎜
・キャビネットタテ寸法－120㎜
穴加工およびタップ加工ができます。（タップ穴：M3、M4、M5タップ、M6バーリングタップ）
■基本仕様（鉄製基板）の
方眼目盛はなくなります。

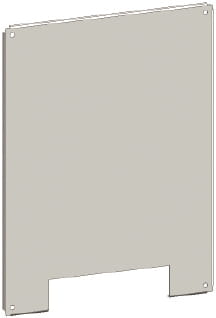

基板切欠き鉄製基板めっき鋼板
配線用のスペースを確保できます。
■基本仕様（鉄製基板）の
方眼目盛はなくなります。

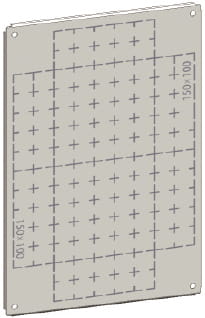

方眼目盛追加鉄製基板
25mm以下の穴加工時に対応できます。
（色変更、M6バーリングタップ加工時は対象外）
■基板に加工がない場合、
基本仕様に方眼目盛は含まれています。

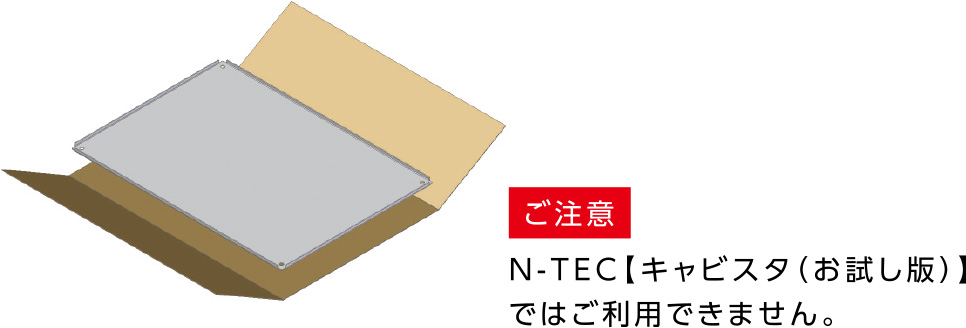

基板をキャビネットとは別納期(4日～)で発送できます。
中組作業を先行したい場合にご利用ください。

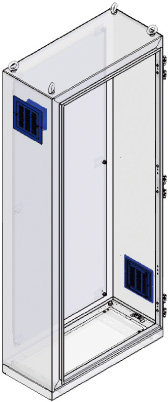

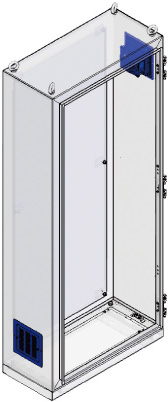

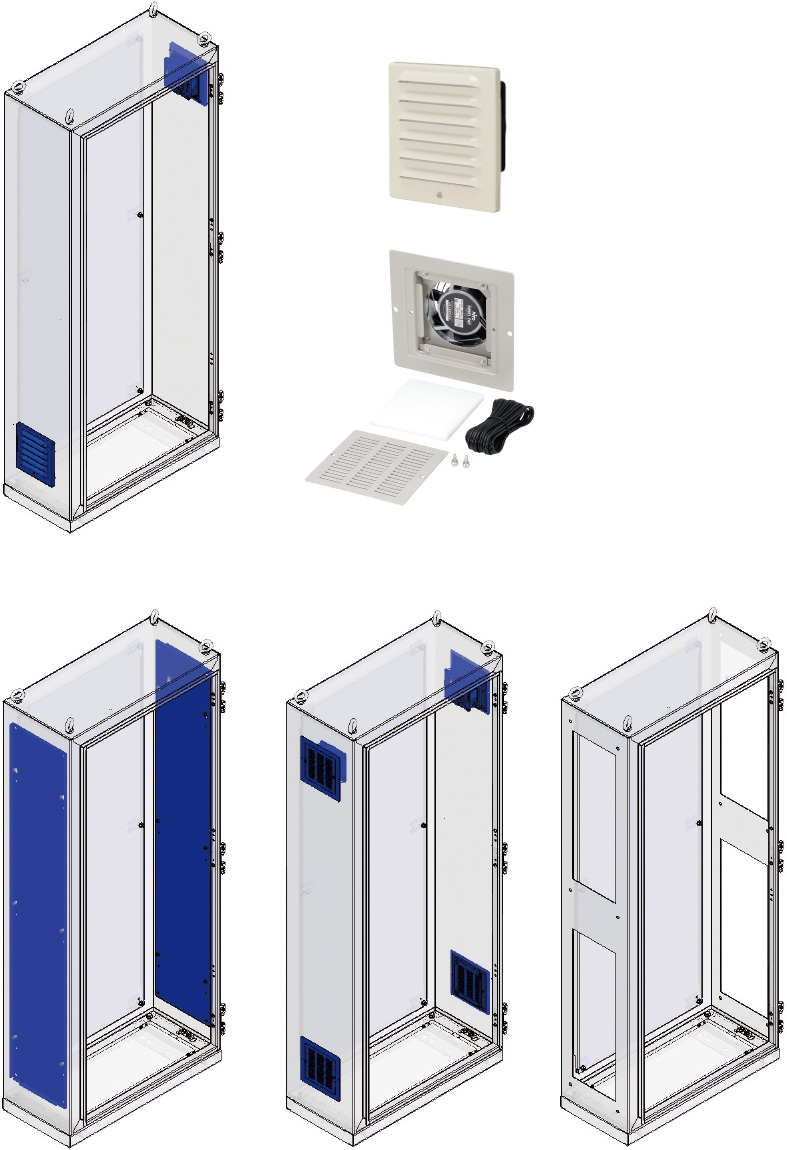

フィルター
カセット
換気扇付
フィルターカセット
ステンレス製
ルーバー
換気扇付
ステンレス製ルーバー
［外形寸法］
キャビネットフカサ寸法－95㎜
キャビネットタテ寸法－160㎜※
○材質／鉄
○板厚／t2.3
○塗装色／クリーム（2.5Y8/2）
○方眼目盛なし

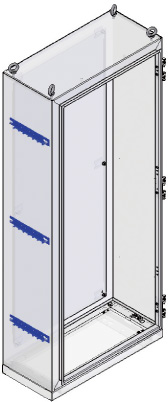

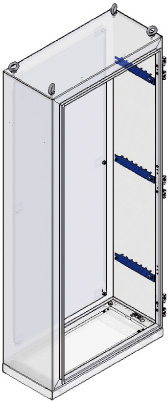

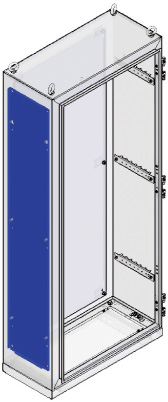

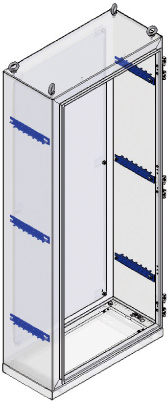

配線支持レールを追加または削除できます。
(片側2本、キャビネットタテ1,400㎜以上は片側3本)
○材質／鉄(溶融亜鉛めっき鋼板）
○板厚／t2.0
※1.キャビネットフカサ250㎜は、なしが標準です。
※2.キャビネットフカサ300㎜以上は、両側面が標準です。

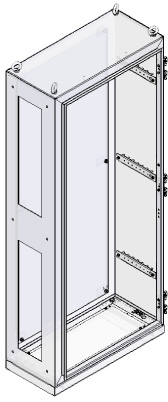

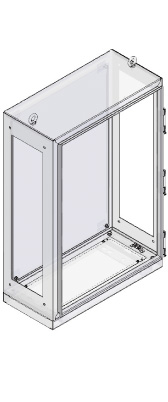

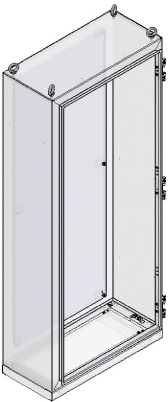

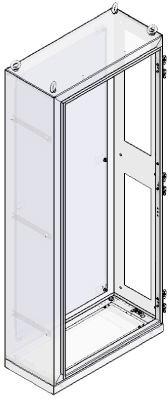

キャビネットを連結した状態で
配線できるようになります。

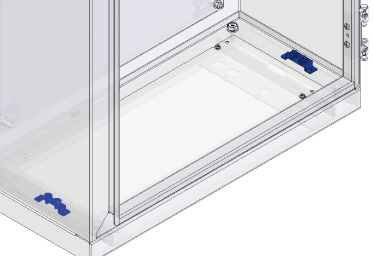

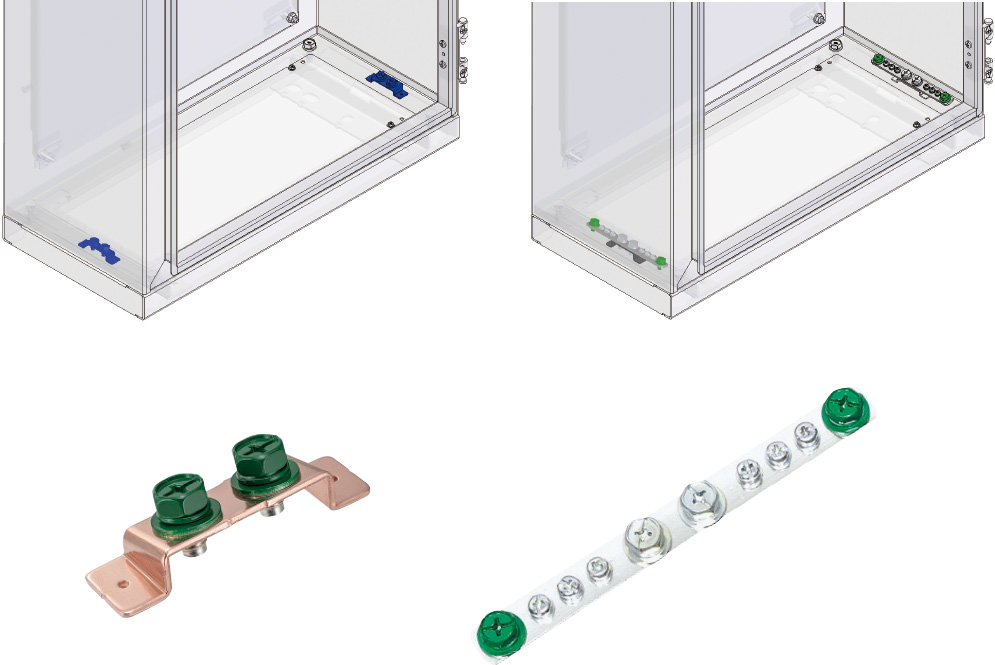

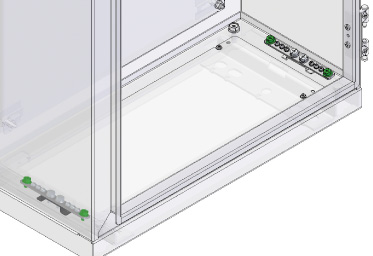

接地端子の追加や位置変更ができます。■キャビネットに溶接しています。
○材質／銅合金
○板厚／t2.0
○セット内容／M8×2コ
左側
右側（標準）
両側

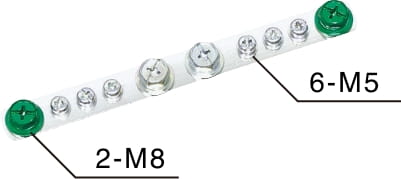

接地端子の増設用としてご利用ください。
FCX-Z5AS
○材質／銅
○板厚／t4.0
○表面処理／光沢すずめっき
○セット内容／M5×6コ、M8×2コ
左側
右側
両側

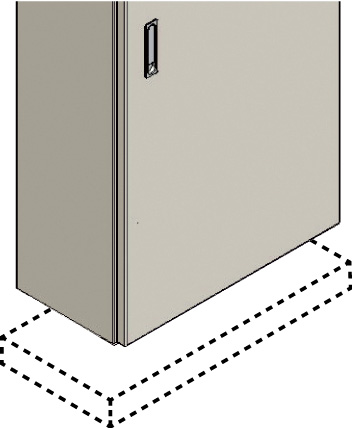

基台なし
さまざまな設置に対応できます。

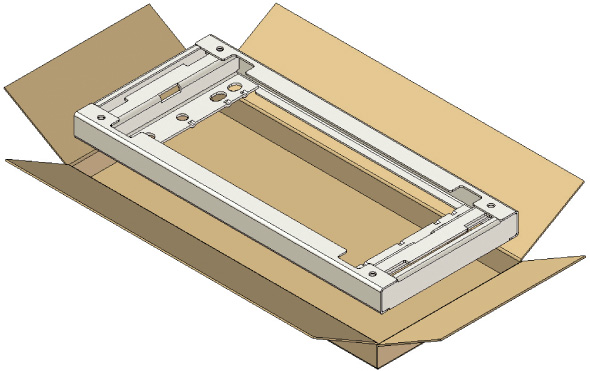

基台をキャビネットとは別納期（4日～）で発送できます。
基台を先行して設置する場合にご利用ください。

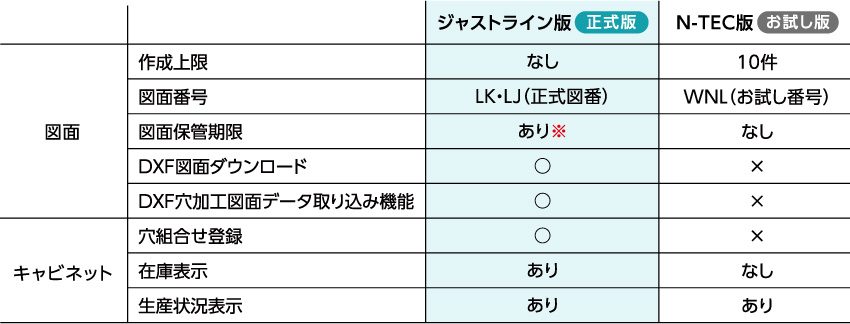

日東工業の
Webシステムをフルに使えます。
標準品の在庫数を確認できます。
CADデータ（DXF）をダウンロードできます。
商品の標準価格をすぐに確認できます。
○ご登録にあたっては、社名・団体名が必要です。（個人様でのご登録はご遠慮ください）
○ジャストラインⅢ登録申請ボタンをクリックし、フォームにてお申込みください。
営業担当窓口よりご連絡させていただきます。
①ご注文のあった図面は、注文後2年間。
②ご注文のない図面は、6ヶ月間。なお図面変更されますと自動延長します。
日東工業のWebシステム
「ジャストラインⅢ」に登録。
図面作成Webシステム
「キャビスタ」を開きます。
「スマートオーダーキャビネット」に進みます。
