設計から見積まで
Webシステムで
カンタン・時短!
4～7日で出荷!
スマートオーダーキャビネット
シリーズ総数
Webシステムを使って多彩なバリエーションから
ご希望の仕様を選択。
キャビネットのカスタマイズを手軽に実現できます。
■この動画はRAシリーズを紹介しています。

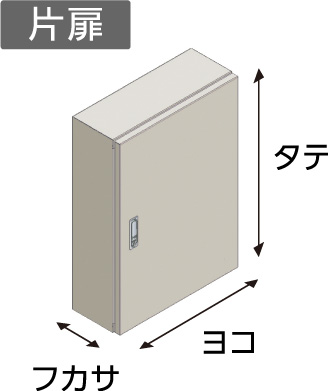

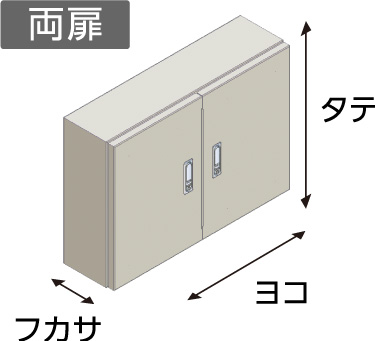

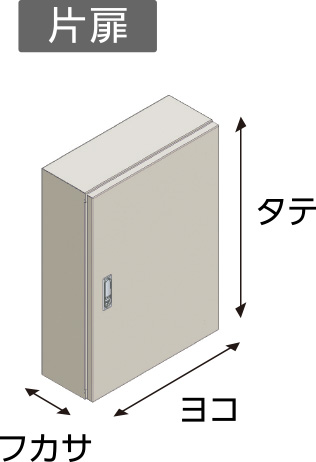

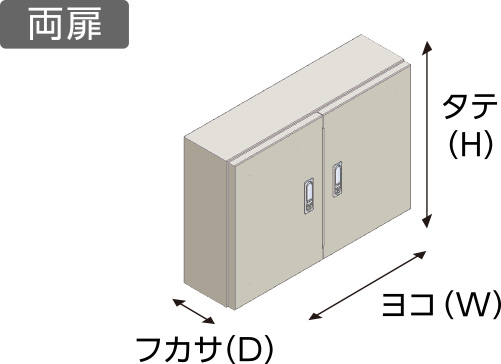

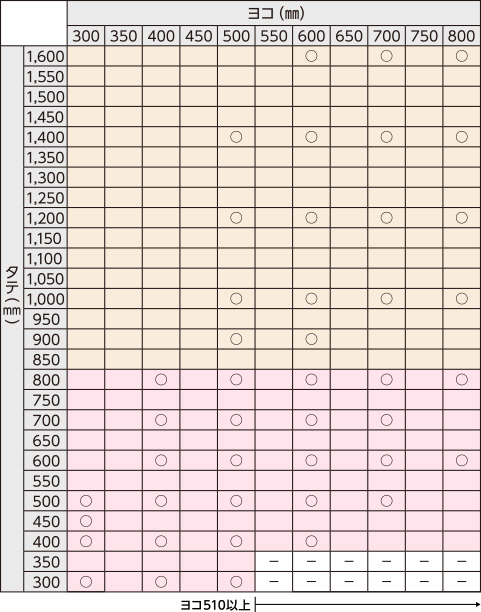

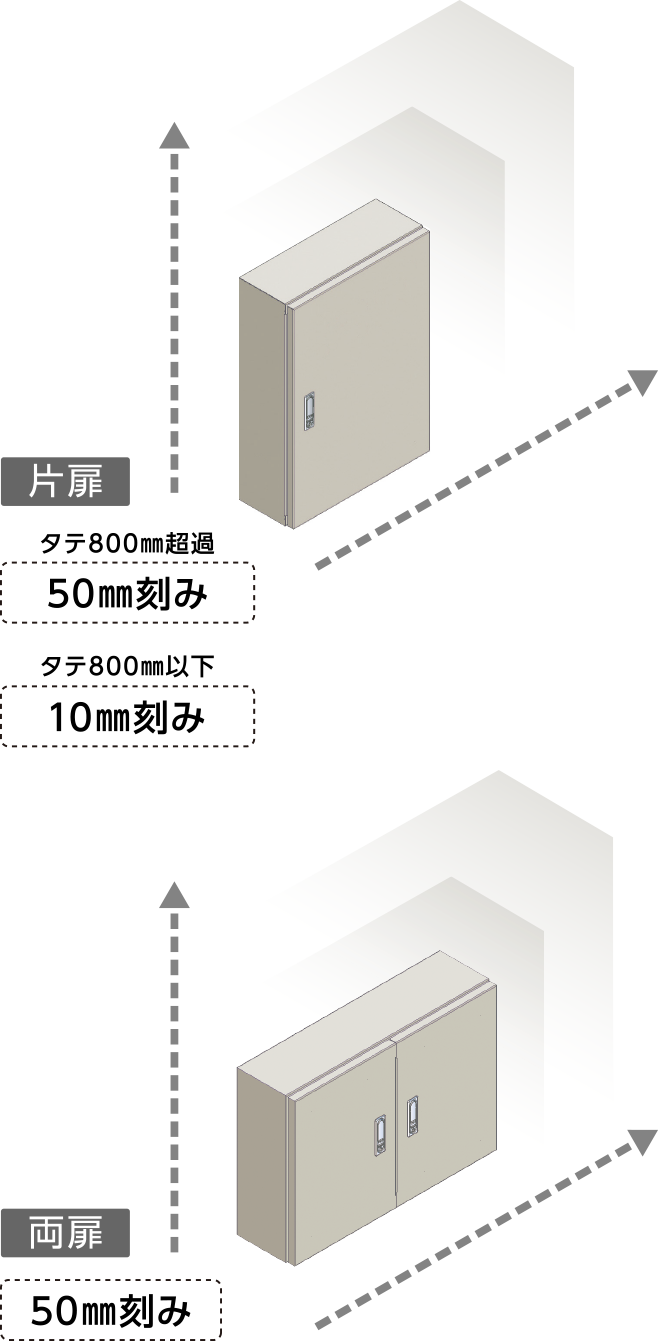

300～800㎜
300～1,600㎜
タテ800㎜超過
50㎜刻み
タテ800㎜以下
10㎜刻み
700～1,400㎜
50㎜刻み
400～800㎜
50㎜刻み

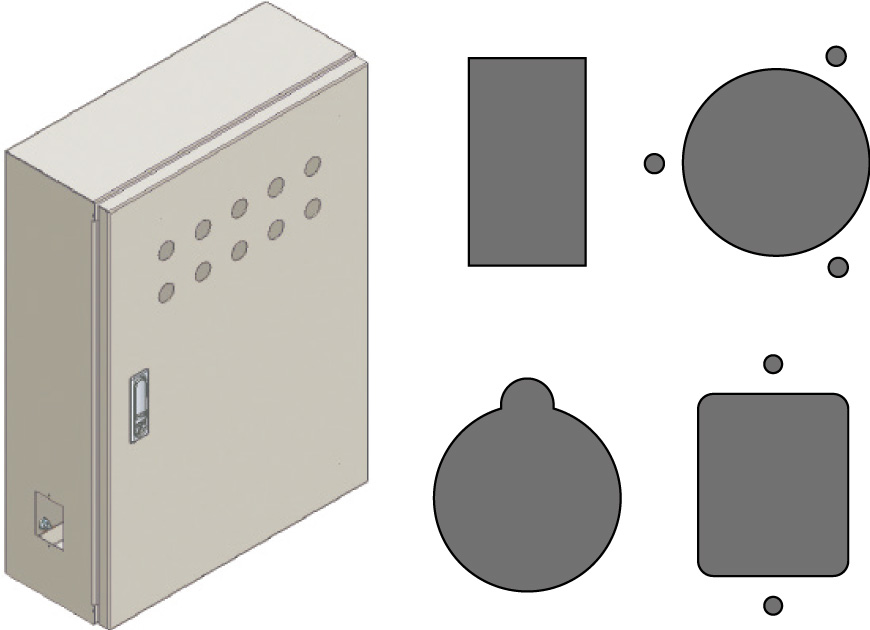

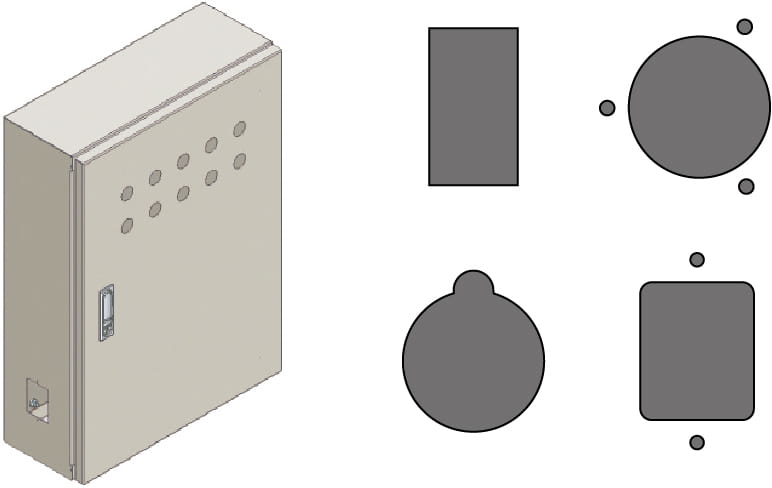

丸穴、角穴、複合穴などさまざまな
穴パターンで加工できます。

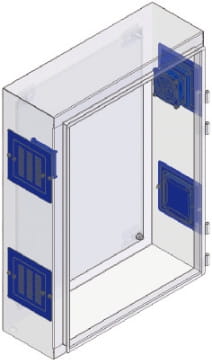

屋内用のフィルターカセット、屋内外兼用のルーバーがあります。
（片側2本、高さ1300㎜超過は片側3本）
接地端子の追加や位置変更が可能です。
■キャビネットに溶接しています。
接地端子の増設用としてご利用ください。
配線用としてご利用ください。
ケーブル引込口での電線支持にご利用ください。
■この動画はRAシリーズを紹介しています。

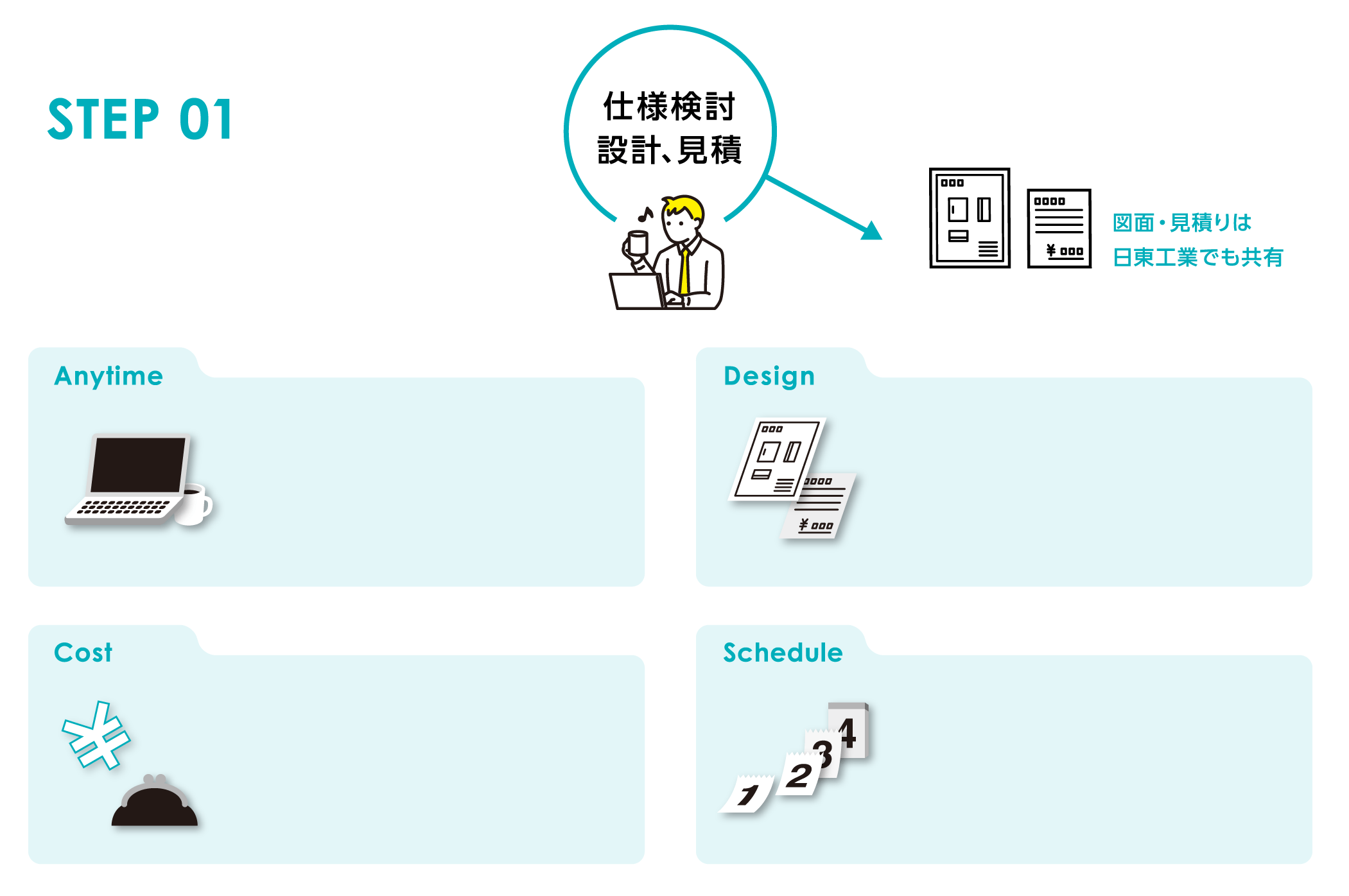

Web上で標準品の仕様を変更し、新たに製造していきます。
お客様はパソコンで入力するだけ。手間と時間を大幅に削減し、品質の安定化も図りました。
24時間365日、お手もとのパソコンからお客様のペースで手配業務を進められます。
ボタンによる選択式で、どなたでも操作できます。仕様決定後、図面データは2～5分程度で完成します。
仕様を選定しながら価格の確認もできます。予算に応じた仕様を検討でき、コスト管理もしやすくなります。

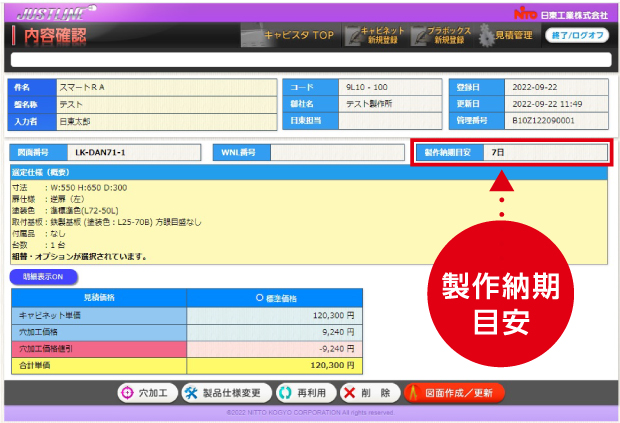

見積りと同時に納期の目安を表示。工場の生産状況も確認でき、スケジュール管理がしやすくなります。

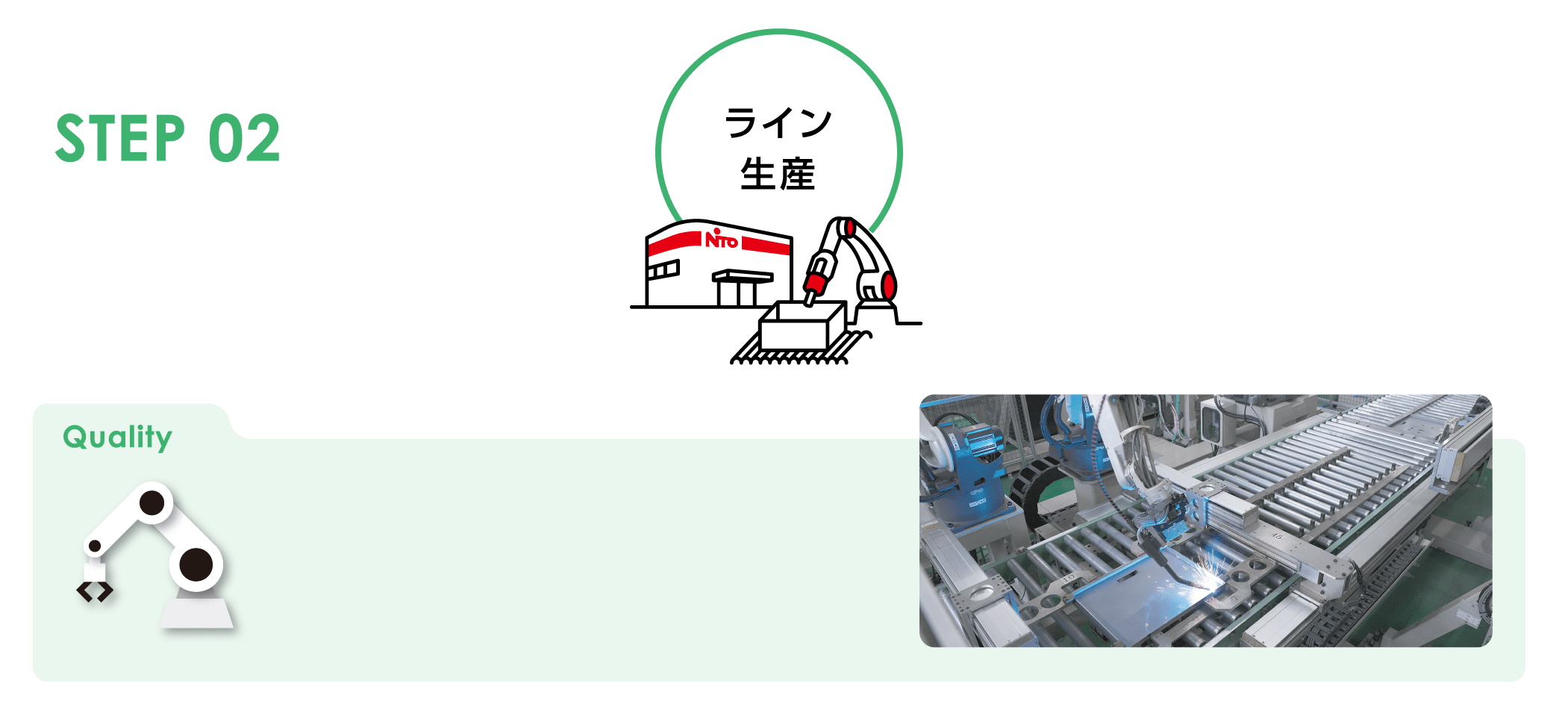

カスタム品ながら、大部分を自動化したラインで
製造しているため、安定した品質で提供できます。
仕様のバリエーションは1,000万種超。
多彩な仕様変更ができるため、別途加工する手間が大幅に削減されます。
○基本仕様価格には「寸法指定」「キャビネット穴加工」を含みます。キャビネット穴加工なしの場合も同価格になります。
※詳細価格はキャビスタ内で仕様を選定する都度、ご確認いただけます。

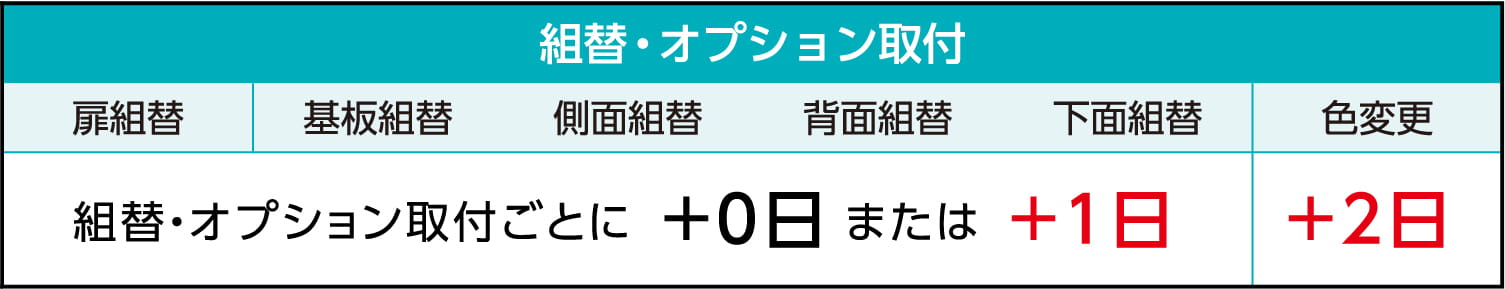

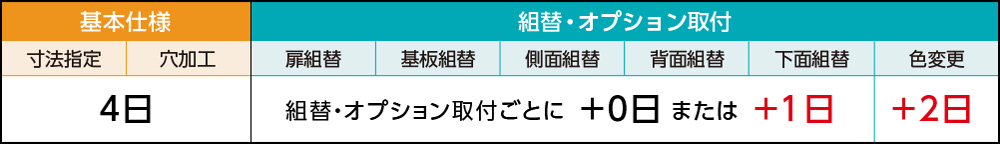

組替・オプション取付を複数選択しても

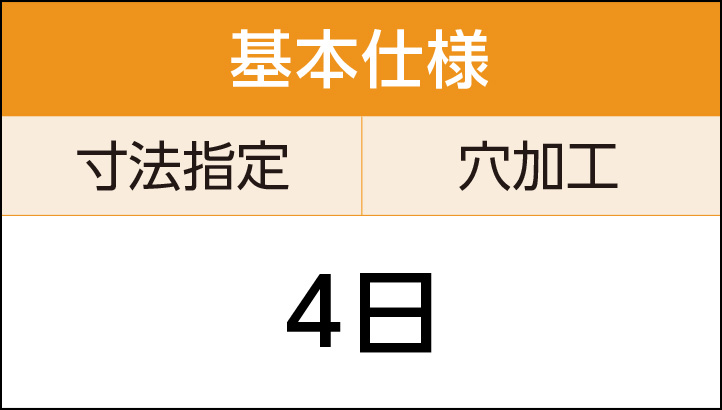

7日以内で製作します。

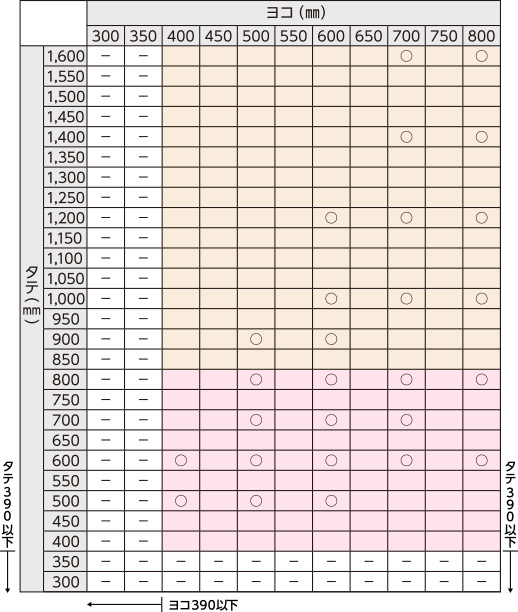

300～800㎜
300～1,600㎜
タテ800㎜超過
50㎜刻み
タテ800㎜以下
10㎜刻み

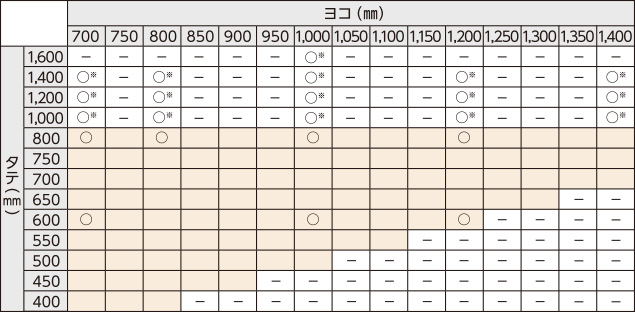

標準品（一部のフカサに適用）
対応不可
700～1,400㎜
50㎜刻み
400～800㎜
50㎜刻み
※スマートオーダー対応不可（キャビスタでの穴加工は可能）
標準品（一部のフカサに適用）
対応不可

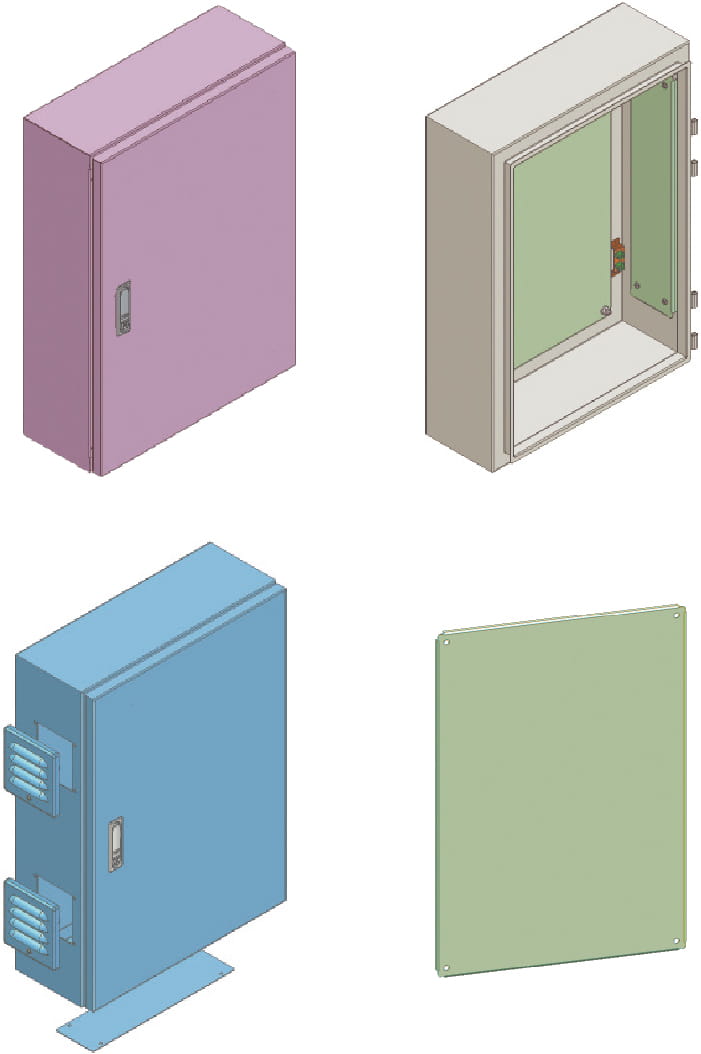

キャビネット塗装色（粉体塗装）
基本仕様の塗装色は2色です。
ライトベージュ（5Y7/1）
日塗工L25-70B
半ツヤ（5分ツヤ）
クリーム（2.5Y9/1）
日塗工L22-90B
半ツヤ（5分ツヤ）

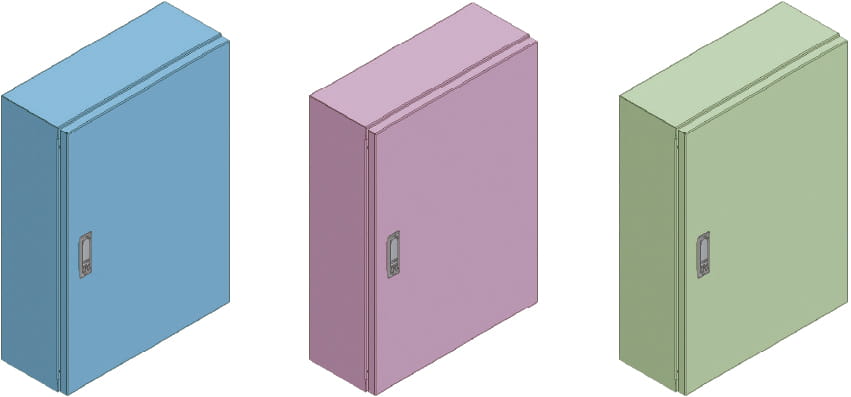

キャビネット塗装色
日本塗料工業会番号で指定色に変更できます。

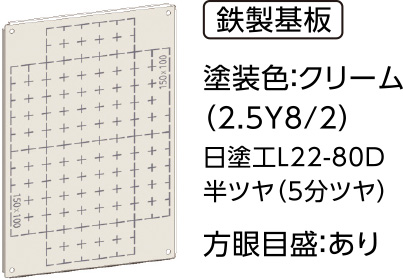

基板塗装色鉄製基板
日本塗料工業会番号で指定色に変更できます。
■変更すると方眼目盛はなくなります。

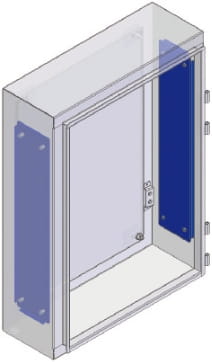

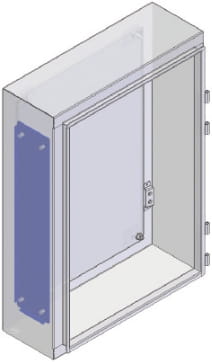

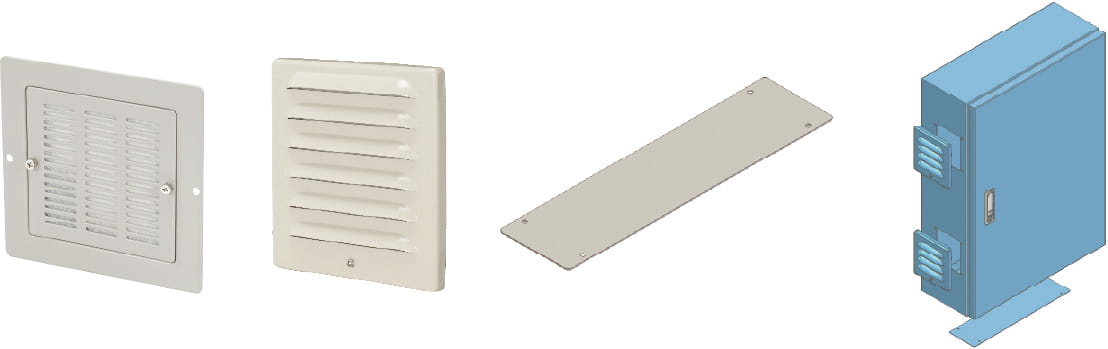

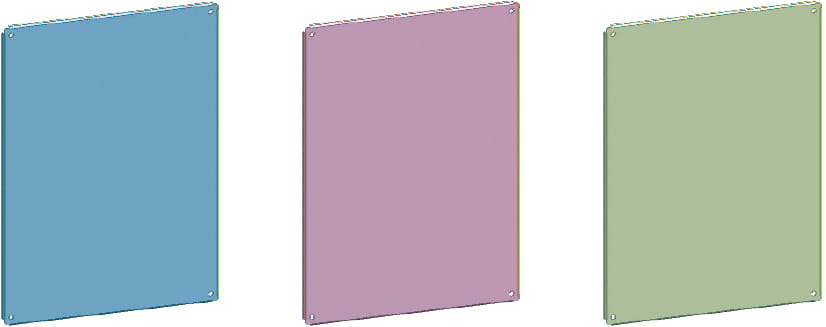

組替部品塗装色
キャビネット塗装色に合わせて、色を塗り替えられます。側面鉄製基板は、鉄製基板の色変更にも合わせることが
できます。

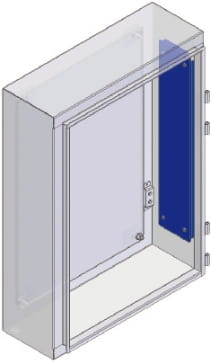

外装部品

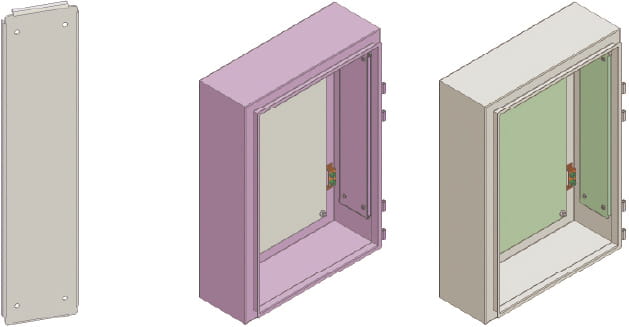

側面用鉄製基板

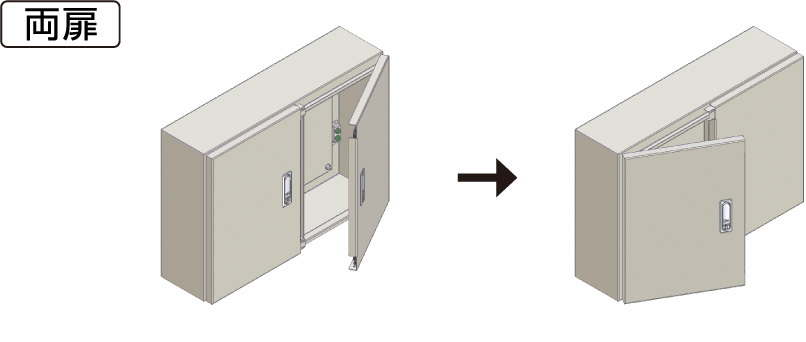

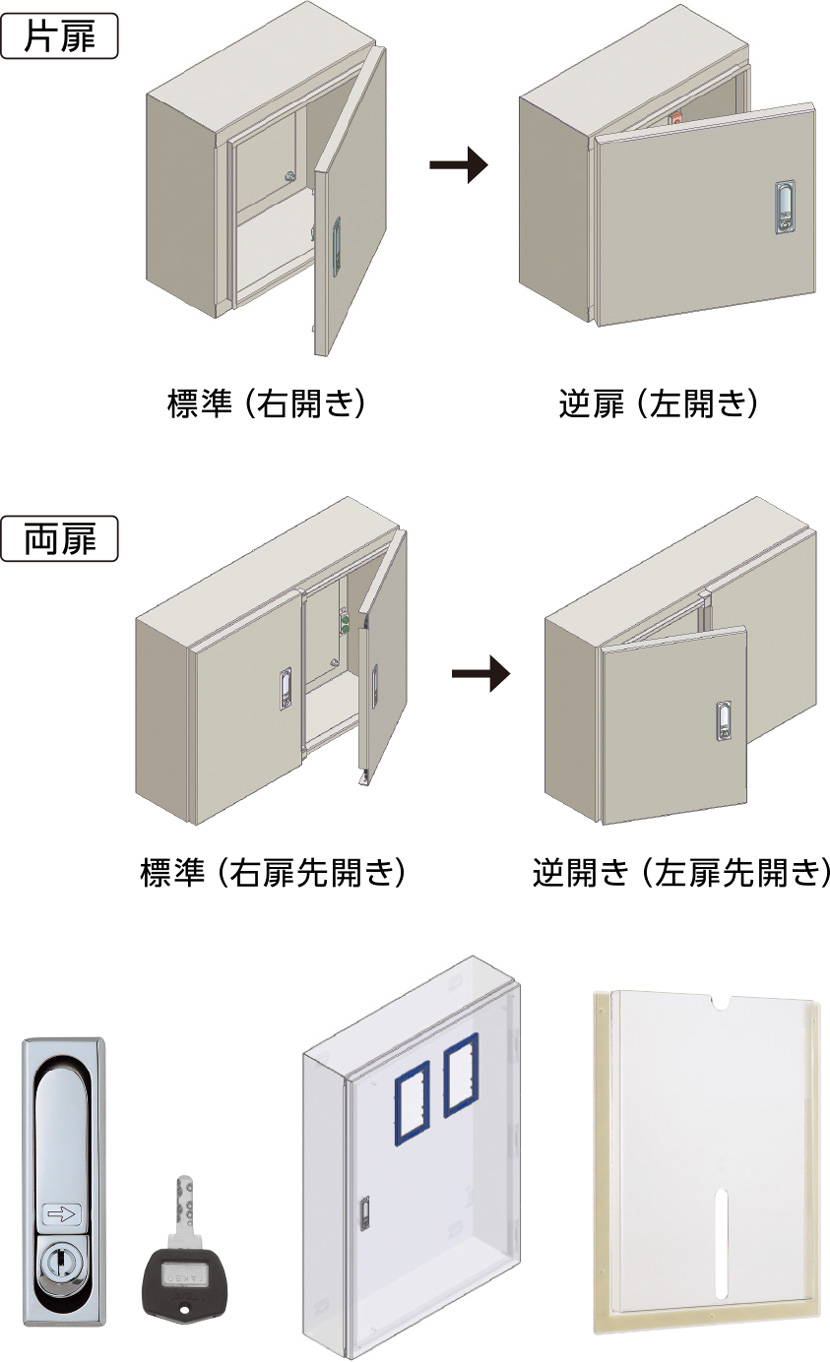

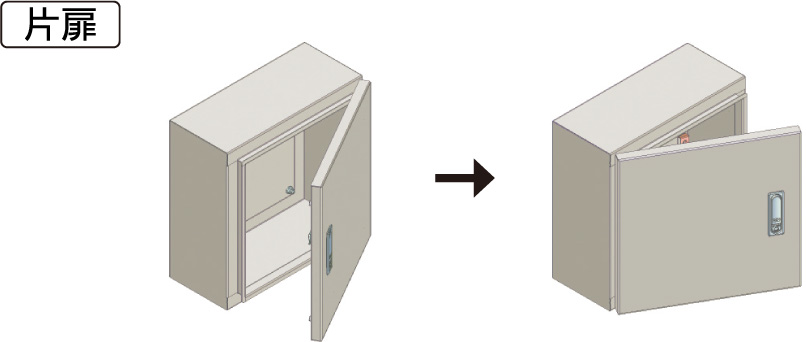

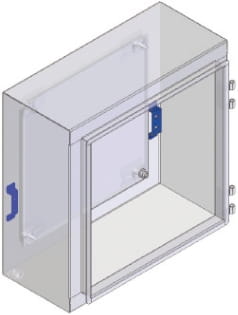

逆扉・逆開き
設置場所の制限などにより開閉方向・開閉手順を変更したい場合に有効です。

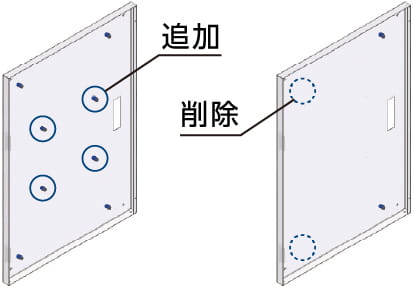

扉溶接ナット追加
扉内側に機器取付用の
溶接ナット（M5／φ10×高さ12）を
自由に追加、または削除できます。
（片扉：1～15コ、両扉：2〜15コ）

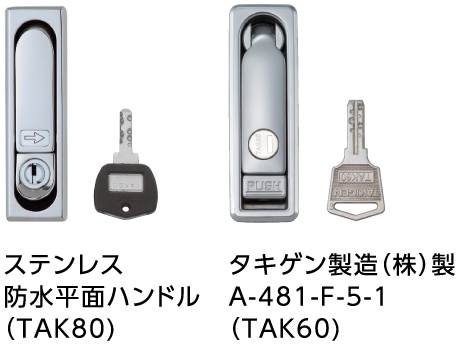

ハンドル組替・鍵番号変更
セキュリティの高いTAK・NTAシリーズへの
鍵変更や、キー穴なしなどさまざまなパターンが選択できます。(片扉：1コ、両扉：2コ)
ネームプレート
ネームプレートの付属が可能です。
（ヨコ160㎜×タテ31.5㎜）
○裏面シール付
■文字数は10文字以下です。

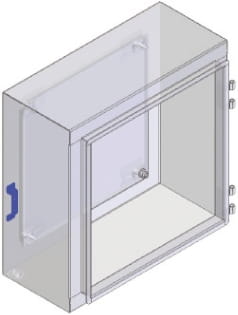

検針窓
扉に検針窓を追加できます。
（各1コ～3コ）
BP12-12EPA-Zヨコ100㎜×タテ200㎜（大）
キャビネット
タテ400㎜以上
○材質／枠：AES 窓：強化処理ガラス
○板厚／強化処理ガラス3.0㎜

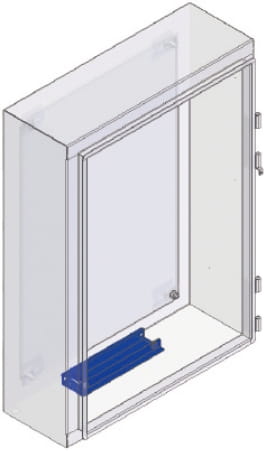

図面ホルダ
図面などを入れる樹脂製図面ホルダの付属が可能です。
キャビネット
ヨコ400㎜以上
タテ400㎜以上
キャビネット
ヨコ400㎜以上
タテ500㎜以上
キャビネット
ヨコ500㎜以上
タテ600㎜以上

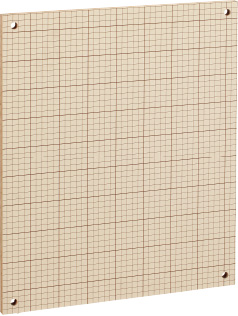

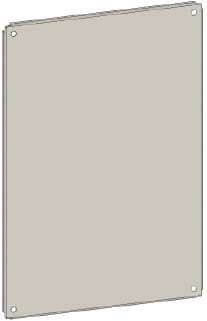

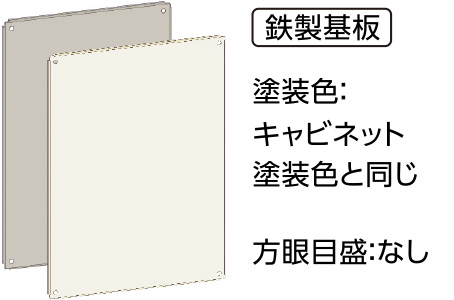

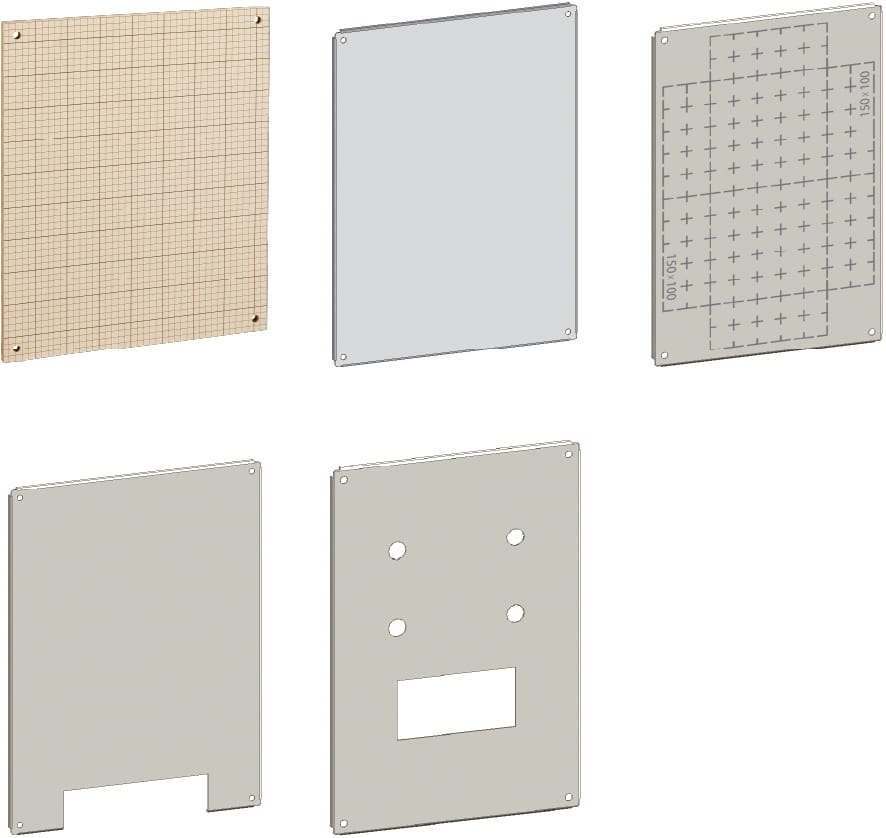

基板組替
基本仕様の鉄製基板から変更できます。
○材質／木板
○板厚／t15
○方眼目盛あり
○材質／鉄(溶融めっき鋼板）
○板厚／t2.3
○方眼目盛なし
［外形寸法］
キャビネットヨコ寸法 －80㎜
キャビネットタテ寸法 －80㎜
穴加工およびタップ加工ができます。（タップ穴：M3、M4、M5タップ、M6バーリングタップ）
■基本仕様（鉄製基板）の
方眼目盛はなくなります。

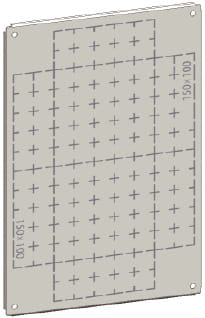

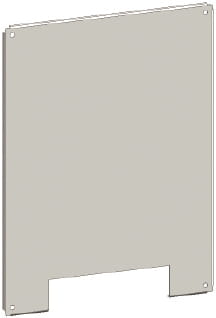

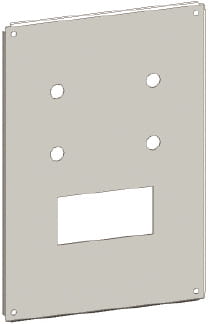

基板切欠き鉄製基板めっき鋼板
配線用のスペースを確保できます。
■基本仕様（鉄製基板）の
方眼目盛はなくなります。
方眼目盛追加鉄製基板
加工なし、または25㎜以下の穴加工時に
対応できます。
（色変更、M6バーリングタップ加工時は対象外）
※標準品と同サイズで基板に
加工がない場合、基本仕様に方眼目盛は含まれています。

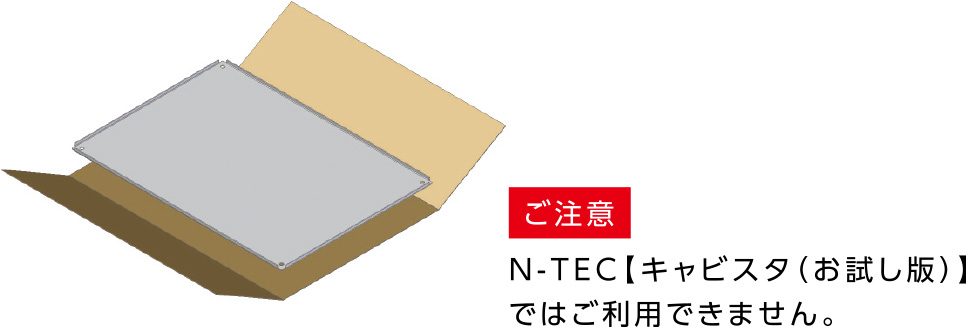

基板をキャビネットとは別納期(3日～)で発送できます。
中組作業を先行したい場合にご利用ください。

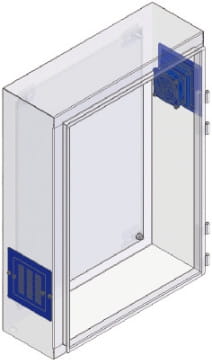

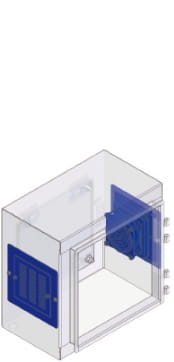

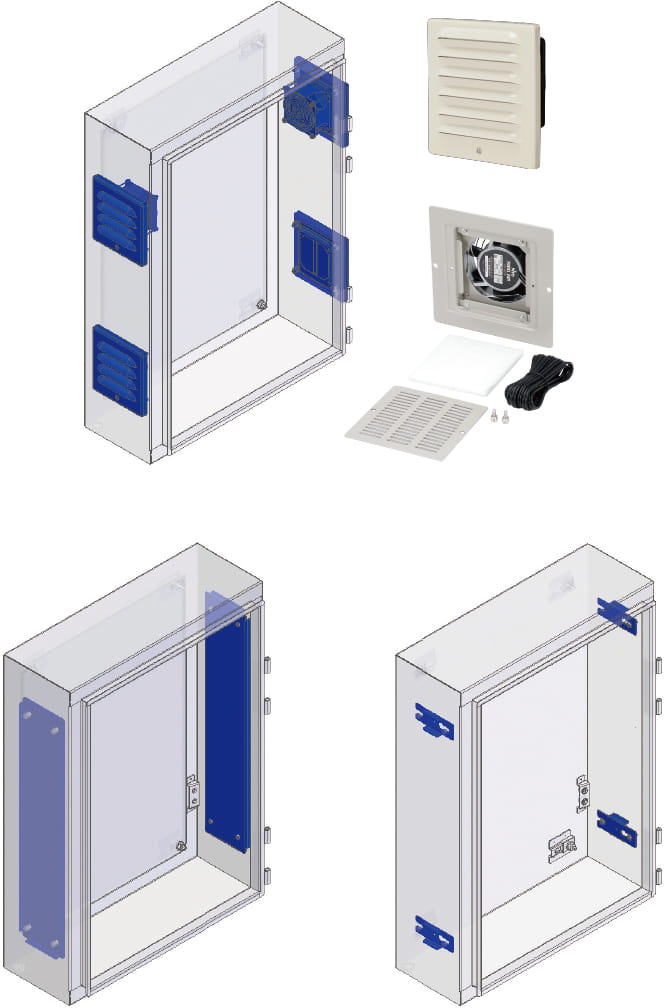

フィルター
カセット
換気扇付
フィルターカセット
ステンレス製
ルーバー
換気扇付
ステンレス製ルーバー
［外形寸法］
製品外形フカサ－90㎜
製品外形タテs－160㎜
○材質／鉄
○板厚／t2.3
○塗装色／キャビネットの外面と同じ
（ライトベージュ（5Y7/1）
またはクリーム（2.5Y9/1））
(片側2本、キャビネットタテ1,300㎜
超過は片側3本)
○材質／鉄(溶融亜鉛めっき鋼板）
○板厚／t2.0

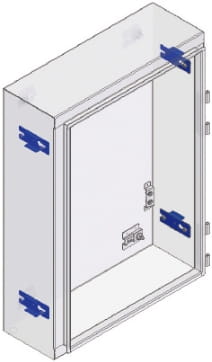

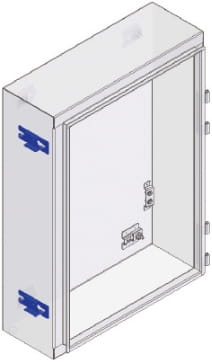

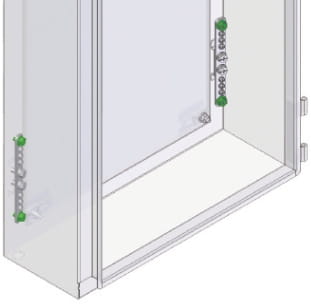

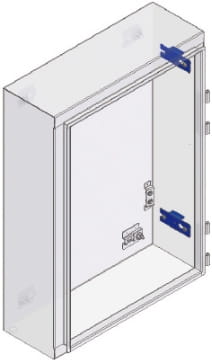

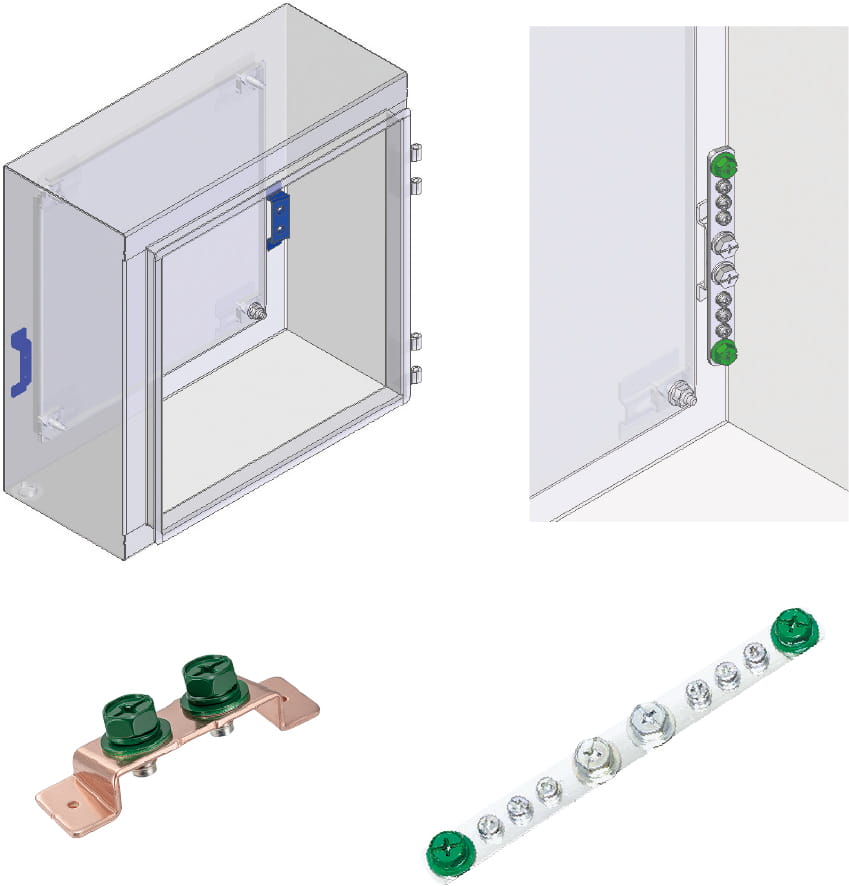

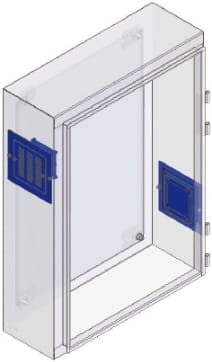

接地端子の追加や位置変更が可能です。■キャビネットに溶接しています。
○材質／銅合金
○板厚／t2.0

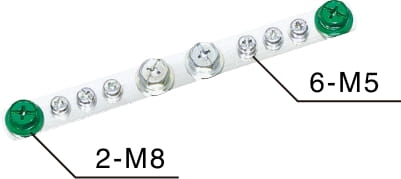

○セット内容／M8×2コ
左側
右側（標準）
両側

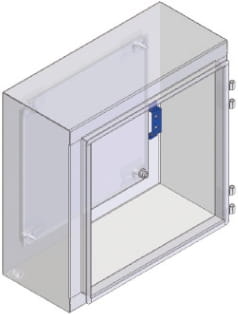

接地端子の増設用としてご利用ください。
FCX-Z5AS
○材質／銅
○板厚／t4.0
○表面処理／光沢すずめっき
○セット内容／M5×6コ、M8×2コ
左側
右側
両側

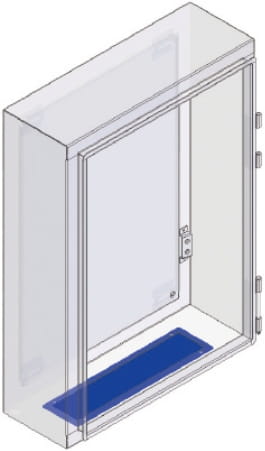

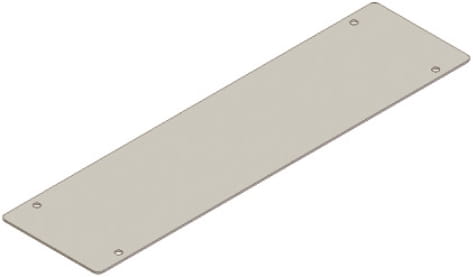

配線用としてご利用ください。
○材質／鉄
○板厚／t1.6
○塗装色／キャビネットの外面と同じ
（ライトベージュ（5Y7/1）
またはクリーム（2.5Y9/1））

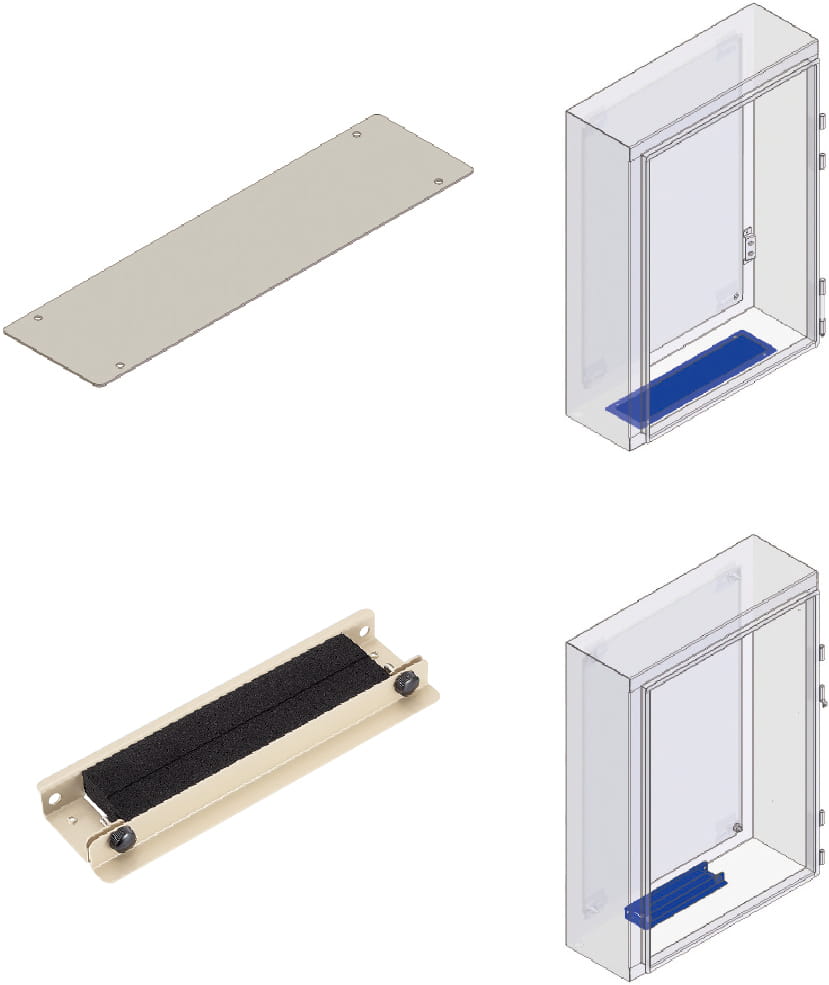

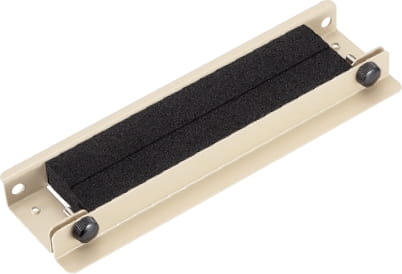

ケーブル引込口での電線支持にご利用ください。
○材質／鋼板
○板厚／t1.2
○塗装色／パネル：クリーム（2.5Y8/2)
日東工業の
Webシステムをフルに使えます。
標準品の在庫数を確認できます。
CADデータ（DXF）をダウンロードできます。
商品の標準価格をすぐに確認できます。

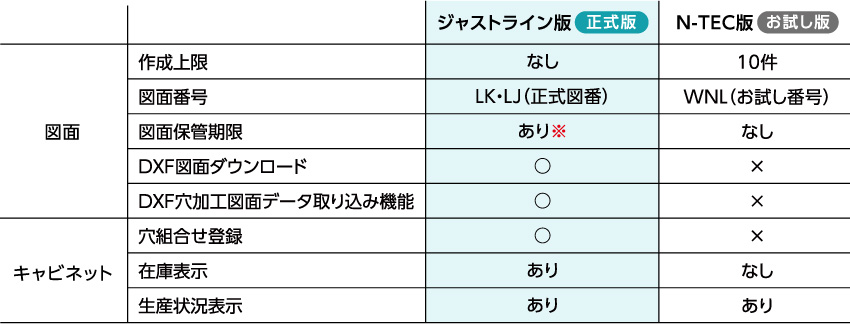

○ご登録にあたっては、社名・団体名が必要です。（個人様でのご登録はご遠慮ください）
○ジャストラインⅢ登録申請ボタンをクリックし、フォームにてお申込みください。
営業担当窓口よりご連絡させていただきます。
