もっとスタイリッシュに。
充電器の新しい「形」

2025年6月発売予定

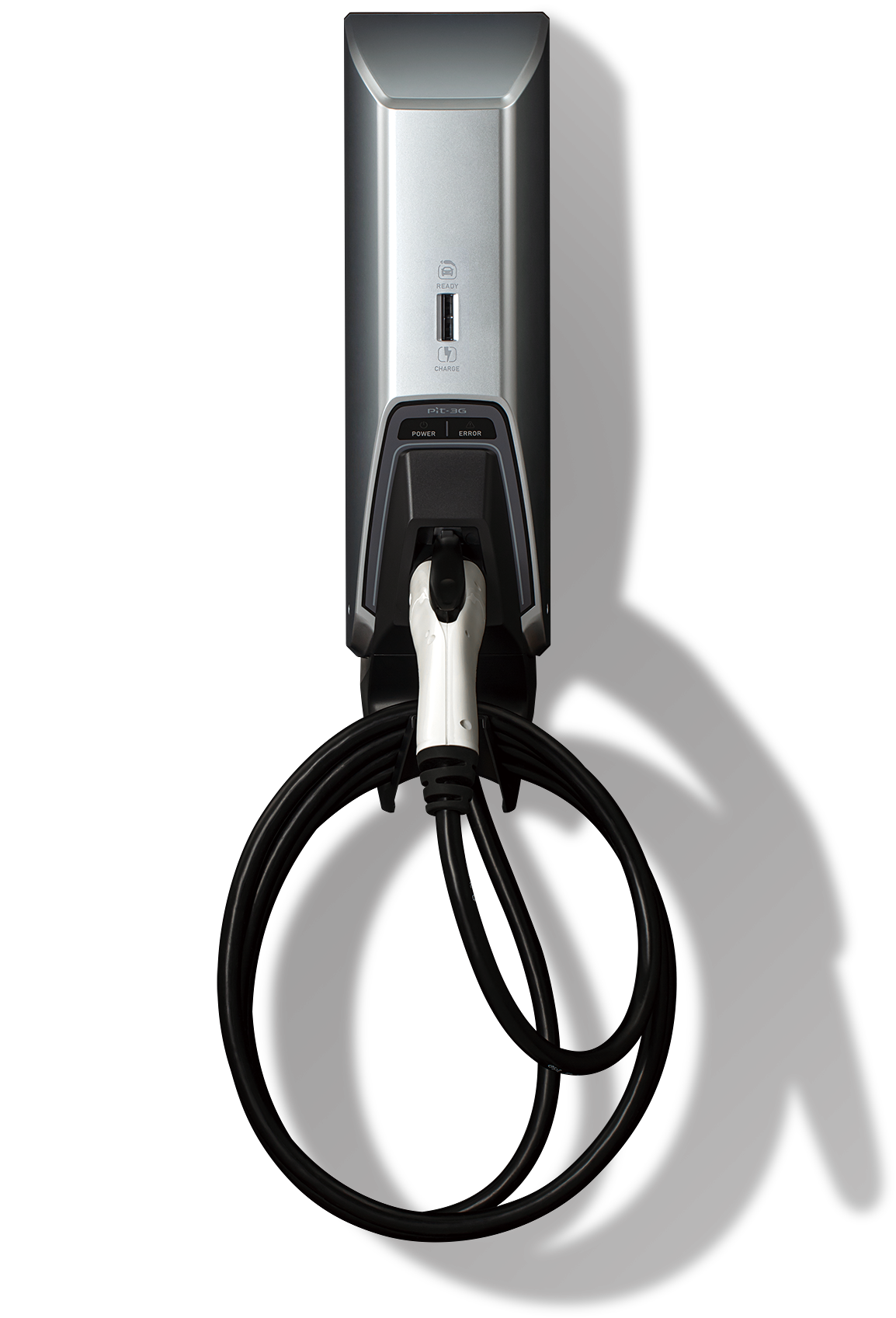

MODE3 普通充電器
シリーズ

シルバーを基調としたスタイリッシュなフォルムの樹脂ケースを採用。高級ホテルやリゾートエリアなど、意匠性を要する設置環境にもフィットします。コンパクトかつフレキシブルな設計により、設置場所の自由度もアップしました。Pit-2G同様、通信モデルはさまざまなEV充電サービスとつながり、課金やエネマネ、予約や利用者制限などに対応します。

Pit-2G
  • MADE IN JAPAN
  • JARI認証
  • J1772

  • 壁掛

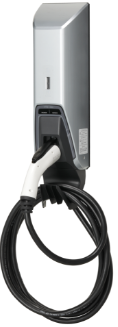

    Pit-3G 壁掛

  • 自立

    Pit-3G 壁掛

    オプション
    自立スタンド
    EVPX-ST3 使用時

  • Pit-3G 壁掛

    自立スタンド
    １台に充電器２台
    取付可能

CONTENTS

通信モデルならサービス・オペレーションが選べる

通信モデル

4G通信を使って遠隔で制御・監視ができるモデルです。サービス事業者との連携により、課金やエネルギーマネジメントなどさまざまな設置環境に応じた運用が可能です。購入後もアップデートで価値を高めることができます。通信機能をお使いいただくには、サービス契約が必須となります。（複数サービスの併用はできません。）

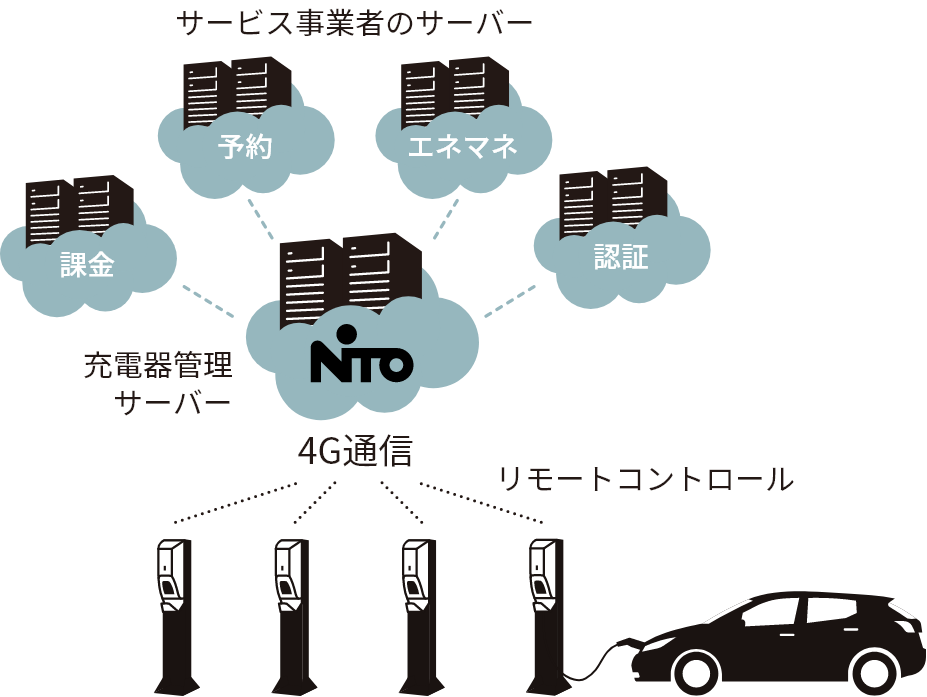

【 Pit-3G通信モデル 遠隔制御イメージ 】

Pit-3G通信モデル 遠隔制御イメージ

通信モデルはいずれかのご契約が必須です。

マンション向けや、課金、エネマネなど

サービス事業者との連携

詳しくはこちら

or

スケジュール充電や利用制限ができる
日東工業オリジナルの有償サービス

「リモート通信パック」

詳しくはこちら

単機能モデル

通信機能がないシンプルでリーズナブルなモデルです。充電機能に特化しています。

「通信モデル」「単機能モデル」共に、任意でご契約可能です。

日東工業オリジナルの有償保守サービス「あんしん修理サポート」

詳しくはこちら

Pit-3Gの選びかたHOW TO CHOOSE

品名記号の読み方

  • JARI認証品

機種一覧表

この表は横へスクロールします。→

品名記号 通信 JARI
認証		 出力
（kW）		 設置
形態		 充電ケーブル長さ
（m）		 オプション 標準価格
（税抜）		 納入仕様書
（図面）
EVP3GJT60NWML05 ● ※1 6.0 壁掛 5 284,000円 ※資料準備中
EVP3GJT60NWML07 ● ※1 6.0 壁掛 7 305,000円
EVP3GJT60NWML10 ● ※1 6.0 壁掛 10 319,000円
EVP3GJT60NWM10R ● ※1 6.0 壁掛 10＋自動巻取リール 自動巻取リール 646,000円
EVP3GJS60NWML05 ※1 6.0 壁掛 5 185,000円
EVP3GJS60NWML07 ※1 6.0 壁掛 7 207,000円
EVP3GJS60NWML10 ※1 6.0 壁掛 10 220,000円
EVP3GJS60NWM10R ※1 6.0 壁掛 10 ＋自動巻取リール 自動巻取リール 581,000円
EVP3GJT60NFSL05 ● ※1 6.0 自立 5 自立スタンド
ステンレス製		 344,000円
EVP3GJT60NFSL07 ● ※1 6.0 自立 7 自立スタンド
ステンレス製		 365,000円
EVP3GJT60NFSL10 ● ※1 6.0 自立 10 自立スタンド
ステンレス製		 379,000円
EVP3GJT60NFS10R ● ※1 6.0 自立 10 ＋自動巻取リール 自動巻取リール
自立スタンド
ステンレス製		 706,000円
EVP3GJS60NFSL05 ※1 6.0 自立 5 自立スタンド
ステンレス製		 245,000円
EVP3GJS60NFSL07 ※1 6.0 自立 7 自立スタンド
ステンレス製		 267,000円
EVP3GJS60NFSL10 ※1 6.0 自立 10 自立スタンド
ステンレス製		 280,000円
EVP3GJS60NFS10R ※1 6.0 自立 10 ＋自動巻取リール 自動巻取リール
自立スタンド
ステンレス製		 641,000円
EVP3GJT60NFEL05 ● ※1 6.0 自立 5 自立スタンド鋼板製 324,000円
EVP3GJT60NFEL07 ● ※1 6.0 自立 7 自立スタンド鋼板製 345,000円
EVP3GJT60NFEL10 ● ※1 6.0 自立 10 自立スタンド鋼板製 359,000円
EVP3GJT60NFE10R ● ※1 6.0 自立 10 ＋自動巻取リール 自動巻取リール
自立スタンド鋼板製		 686,000円
EVP3GJS60NFEL05 ※1 6.0 自立 5 自立スタンド鋼板製 225,000円
EVP3GJS60NFEL07 ※1 6.0 自立 7 自立スタンド鋼板製 247,000円
EVP3GJS60NFEL10 ※1 6.0 自立 10 自立スタンド鋼板製 260,000円
EVP3GJS60NFE10R ※1 6.0 自立 10 ＋自動巻取リール 自動巻取リール
自立スタンド鋼板製		 621,000円
  • ※1. 2025年5月時点でJARI認証取得に向けて申請中になります。取得ができ次第、更新いたします。
  • ・「自立」はオプション自立スタンドを充電器本体と一緒に納品するセット品番です。充電器本体は自立スタンドに組み付けられていません。
    設置現場にて組み付けしていただく必要があります。
  • ・1台のスタンドに2台の充電器を取り付ける構成の場合、自立形1台と壁掛形1台をご発注いただき、組み合わせてください。

特長FEATURES

さまざまなシチュエーションで幅広く使える

さまざまな車種に対応J1772 コネクター規格

ケーブル付きMode3充電器なので、
国内で販売されている主要なEV・PHEVに充電可能です。
車両の普通充電用インレットから充電します。

  • 充電口
  • 充電口　手元

充電器は規格に基づいて設計・製造されています。
充電するには車両側が国内充電規格に基づいている必要があります。

さまざまな設置環境にフィット

  • 寒冷地でも使えます。（-20℃まで使用可能）

かんたん操作

  • 差し込むだけでスタート、
    満充電になれば自動で停止。
  • ランプで状態を表示。
簡単操作　イメージ

Mode1⾞両（初期型i-MiEVなどの旧⾞）はそのまま充電できません。
充電モードの詳しい説明はこちら。

マルチキャリア4G通信通信モデル

  • ●通信⼯事や設定が不要です。
    アクティベーション済みのSIMが⼊っており、電源を⼊れるだけで⾃動で通信を開始します。
  • ●マルチキャリア対応です。主な携帯通信キャリアの中から最も電波状態が良いものを自動で選んで通信します。

障害や災害に強い通信モデル

  • ●接続しているキャリアの基地局がダウンした場合、自動でつなぎ替えを行います。・ネットワーク内の障害の場合は、つなぎ替えはできません。
  • ●充電器内部に非常モードスイッチを備えており、一時的に通信機能をオフすることも可能です。

仕様

pit-3g 通信モデル
pit-3g 自立スタンド使用時図面

出力タイプ6.0kW

出力は、一般的な充電器やコンセント充電の2倍速充電が可能な6.0kWです。

充電器内部のスイッチ設定により、充電電流の上限値を下げることが可能です。

これにより、6.0kWタイプで24Aや16Aに制限して運用することが可能です。

この表は横へスクロールします。→

出力 連続定格
単相AC200V		 ブレーカ容量
目安※1		 概要
6.0kW 30A 40A（30A ※2） ⼀般的な充電器やコンセント充電の2倍速充電が可能

※1. 分電盤内の分岐ブレーカ（専⽤回路）に必要な容量の⽬安です。使⽤される電線の太さなどに合わせて選定してください。

※2. 内線規程の2022年12月改定により、3597節に示された施工方式A（詳細はこちら）による施工の場合。
この場合、30Aブレーカに連続30Aが流れますので周囲温度などによってはブレーカがトリップする場合があります。

・6.0kWの出力で充電するには自動車側が対応している必要があります。対応していない自動車でも、自動で出力調整されるため充電はできます。対応車種、充電時間などは、「主なEV・PHVの充電時間目安」にてご確認ください。

・充電スピードについてはこちらを参照ください。

選べる充電ケーブル長さ

ケーブル長さ 5m
7m
10m
10m＋自動巻取リール
ケーブル太さ 外径18.5mm
コネクター仕様
（J1772規格）		 コネクター仕様 出力6.0kW/4.8kW
  • 充電器
  • 充電口がフロントにある車両 充電口がフロントにある車両

充電口がフロントにある車両（リーフなど）の場合、後ろ向き駐車だと5mケーブルが届かないことがあります。

【ご注意】

ケーブルが⻑くなると取り扱いに⼿間がかかります。特に6.0kWの⾼出⼒タイプはケーブルが太くてかたいため、⻑くなると重くなります。寒冷時にはケーブルがかたくなる傾向があります。

自動巻取リール

止めたい位置でストップ。
巻き取りもラクラク。 「自動巻取リール」 詳しくはこちら

充電器本体仕様SPECIFICATION

この表は横へスクロールします。→

Pit-3G 通信モデル Pit-3G 単機能モデル
品名記号 EVP3GJT60N□□□□□ EVP3GJS60N□□□□□
通信機能 4G/LTE（無線） なし
充電コネクター規格 J1772（SAE J1772、IEC62196-2 type1）
定格電圧 単相AC200V（50/60Hz）
出力電力 6.0kW
連続使用定格電流 30A
充電ケーブル長さ 5m、7m、10m、10m＋自動巻取リール
充電ケーブル太さ 外径18.5mm
待機電力 6W以下 3W以下
外形寸法（mm） W:160×H:500×D:120（自立スタンド含めず）
質量（ケーブル長さ別） （5m）：約6.5kg　（7m）：約7.5kg　（10m）：約9.0kg
材質 本体PC＋ABS樹脂
塗装色 クールシルバーメタリック
保護性能 IP54（充電コネクター部・底面通線部は除く）
設置環境 屋内・屋外
使用温度範囲 －20℃～＋40℃（24時間の平均値35℃を超えないこと）
ドキュメント類 ※資料準備中

Mode1車両の充電について

Mode1車両（初期型i-MiEVなどの旧車）の充電には充電スタートボタンを備えている必要があり、これを備えていないPit-3Gシリーズではそのままでは充電できません。通信モデルで、Mode1車両にコネクターを接続した状態で、認証を通すなどして充電スタートを別のプロセスで行うといった運用が設定されているものは充電が可能です。充電モードの詳しい説明はこちら。

オプションOPTION

■専用⾃⽴スタンド

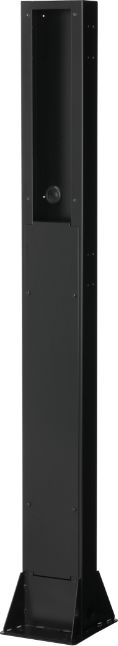

  • EVPX-ST3

    EVPX-ST3

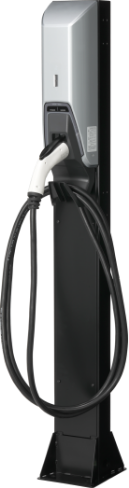

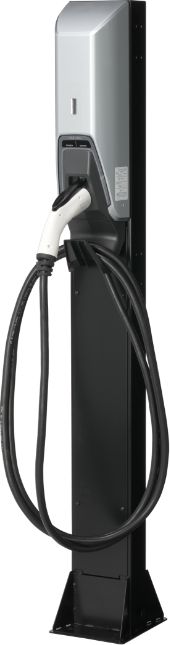

  • 1台取付例

    1台取付例

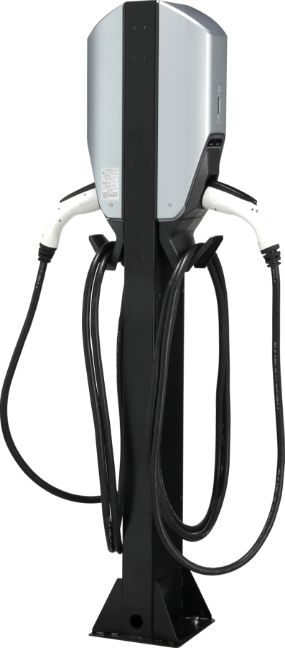

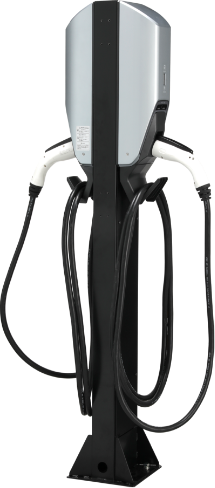

  • 2台取付例

    2台取付例※

  • 前面・背面に各1台ずつ取り付けることが可能です。
  • 設置環境に合わせて2種類の材質をご用意しています。
品名記号 EVPX-ST3 EVPX-ST3E
外形寸法(mm) W:200×H:1470×D:235
質量 12kg
材質 ステンレス 鋼板
塗装色 ブラック塗装（N1）
設置環境 屋内および屋外
標準価格（税抜） 60,000円 40,000円
納入仕様書(図面) ※資料準備中
取扱・施工説明書 ※資料準備中

※1台の自立スタンドに2台の充電器を取り付ける構成の場合、自立形1台と壁掛形1台をご発注いただき、組み合わせてください。

・コネクターホルダーは自立スタンドには付属されていません。充電器本体に付属しています。

・Pit-2Gシリーズのコネクターホルダーは取り付けることができませんのでご了承ください。

・自立スタンドをセットにした品番があります。ただし、充電器本体は自立スタンドに組み付けられていません。設置現場にて組み付けして頂く必要があります。

・壁掛タイプをお買い上げの後、別で自立スタンドをお買い求めのうえ、自立設置することもできます。

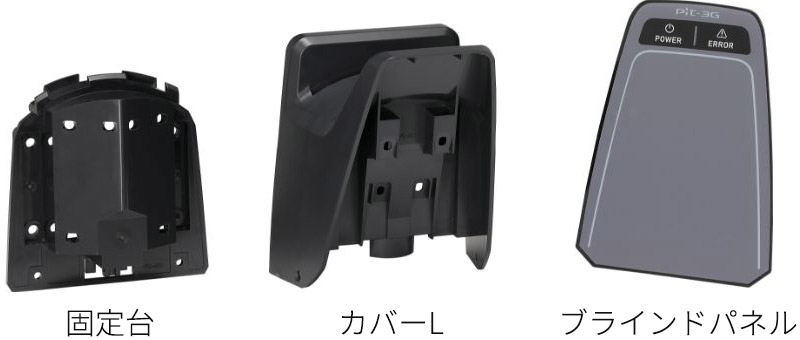

■コネクターホルダー固定台

コネクターホルダー固定台
  • ボトムカバー

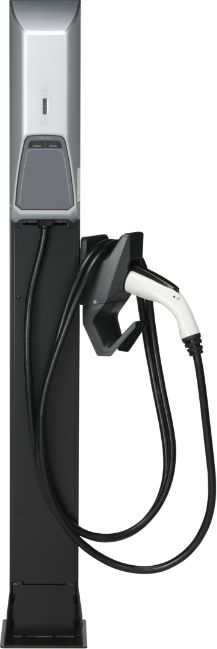

    中段取付例

  • ボトムカバー取り外し

    上段取付例

  • ボトムカバー取り外し

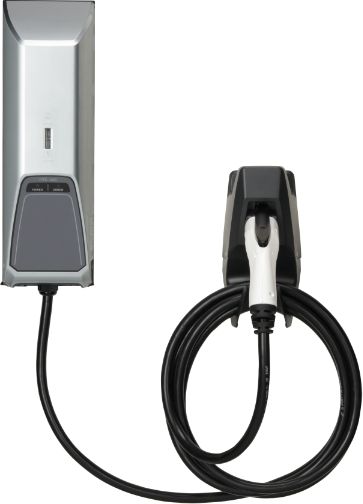

    壁掛取付例

  • 充電器本体のコネクターホルダーを取り外して、自立スタンドに取り付ける場合や、壁面に取り付ける場合に必要です。
品名記号 EVPX-L3
材質 本体PC＋ABS樹脂
塗装色 ブラック塗装（N1）
標準価格（税抜） 10,000円
納入仕様書(図面) ※資料準備中
取扱・施工説明書 ※資料準備中

■充電器チェッカー【レンタル限定】

Pit-3Gシリーズが正常に動くかどうかテストできます。

詳しくはこちら。

充電器チェッカー

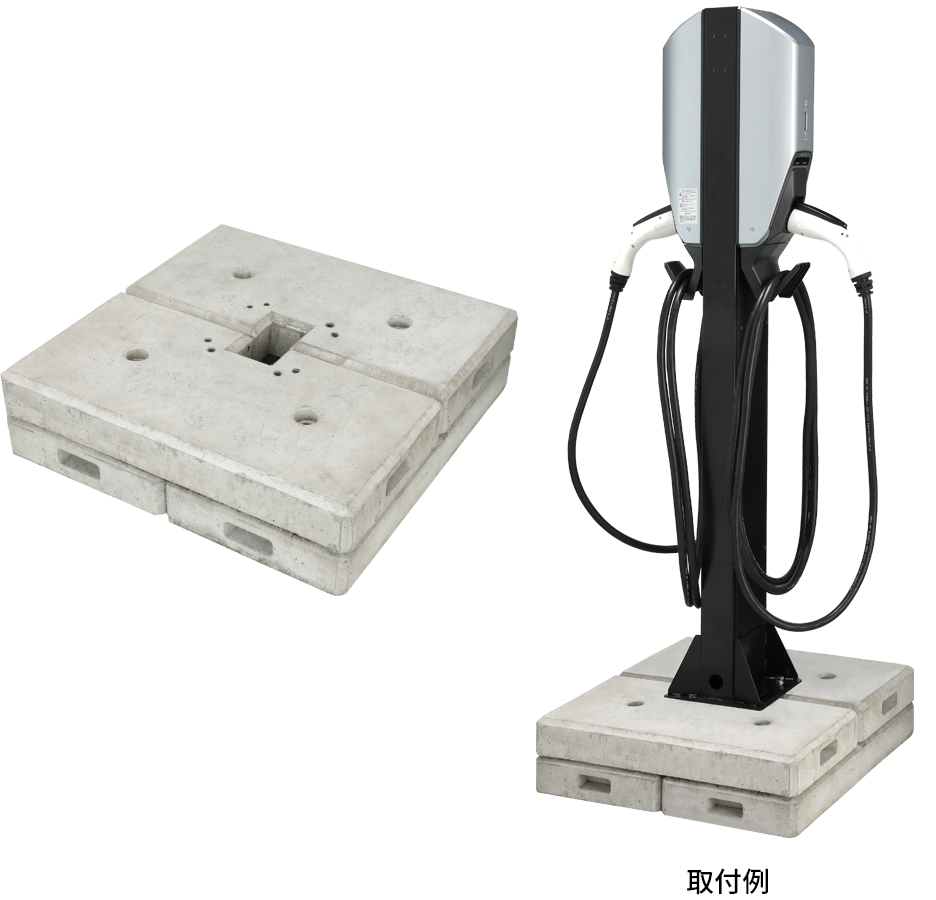

■置き基礎（南海電設株式会社製）

置き基礎
  • 施工費は従来工法の約1/2以下（南海電設株式会社比）です。
  • 1ピースが30㎏以下の4分割構造で構成されています。
  • 搬入、設置、施工がわずか10分程度で完了します。

※詳細は南海電設株式会社へお問合わせください。
