Q1 FSのマウントレール・マウントアングルの穴形状は?
Q2 FSSのマウントアングル・マウントレールの穴形状は?
Q3 FSシリーズのマウントアングル・マウントレールの穴位置は?
Q4 FSシリーズ組替仕様・ケーブル引込み天井板タイプ(−TC)の入線開口寸法は?
Q5 FLシリーズのマウントアングルの移動可能距離は?
Q6 FKシリーズのマウントアングルの移動可能距離は?
Q7 FSシリーズのマウントアングル・マウントレールの移動可能距離は?
Q8 パネル類の*端子は標準装備ですか?また、取り付け位置は?
Q9 デザイン塗装とはどんな塗装ですか?
Q10 許容荷重(静荷重)と耐震荷重の違いは?
Q11 既設ラック(FSシリーズ)の鍵番号は変更可能ですか?
Q12 ラック(FSシリーズ)の組替仕様で、天井板アイボルト取付用タイプ(-TB)、
ハウジングタイプ(FSH)天井部アイボルトの取付寸法は?
Q13 ラック(AHシリーズ)で、高さ275mm未満の特注フリーアクセスフロア用基台は製作可能ですか?
Q14 ラック(AHシリーズ)は、フレームもボディ同色に塗装可能ですか?
Q15 ドアの逆開き仕様は可能ですか?
Q16 換気扇のラベル表示に「FO512-722」とあるが、交換は可能ですか?
Q17 外形寸法の公差は?
Q18 FSシリーズ組替仕様のベースタイプ(-B)にキャスターのみ取り付け可能ですか?
Q19 EIA規格のFLラックを、現地でJIS規格へ変更可能ですか?
Q20 デスクタイプ(FKD、FKDN)の甲板は特注対応が可能ですか?
Q21 オープンラック(FOD)の背面側にも、マウントアングルを取り付け可能ですか?
Q1

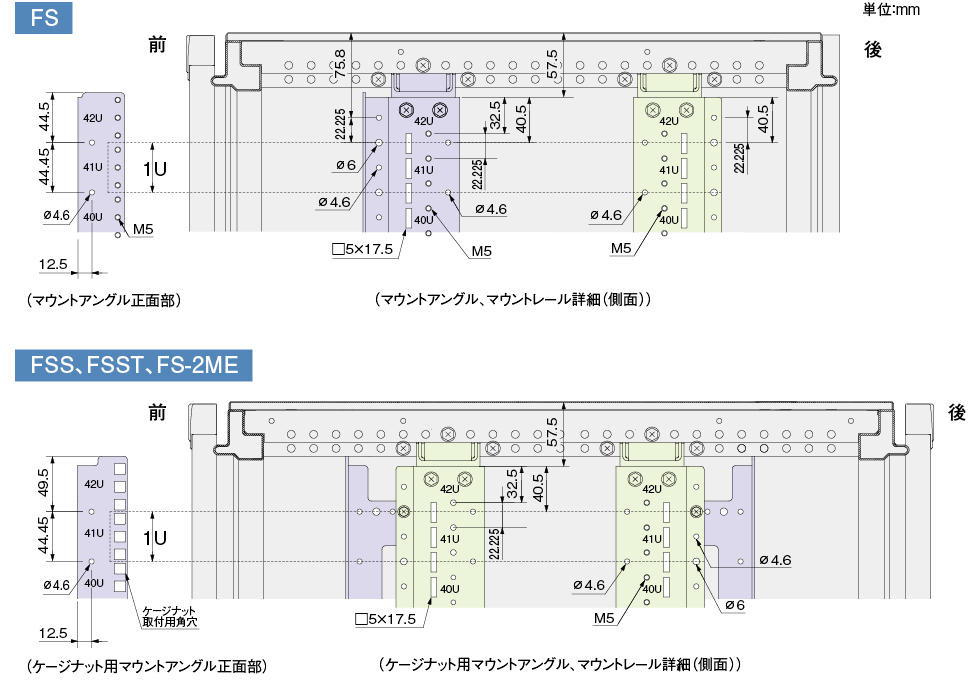

FSのマウントレール・マウントアングルの穴形状は?
A1
FSの穴形状(EIA規格の場合)については下図をご参照願います。
(「情報通信関連」カタログのシステムラックQ&Aにも図面を掲載しております。)

一覧へ戻るお問合せへ戻る

Q2

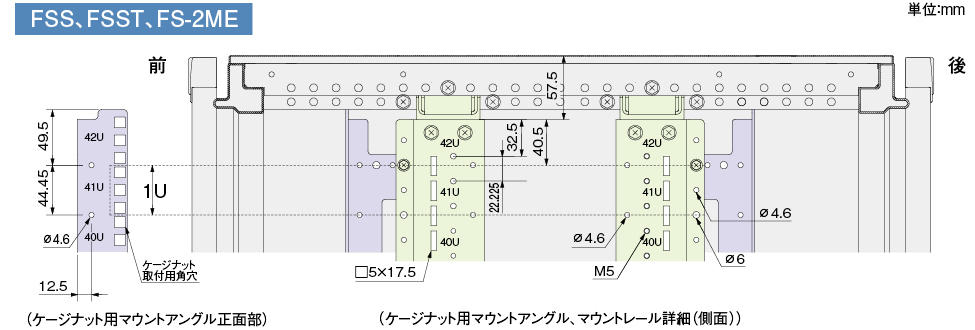

FSSのマウントレール・マウントアングルの穴形状は?
A2
FSの穴形状(EIA規格の場合)については下図をご参照願います。
(「情報通信関連」カタログのシステムラックQ&Aにも図面を掲載しております。)

一覧へ戻るお問合せへ戻る

Q3
FSシリーズのマウントレール・マウントアングルの穴位置は?
A3
穴位置(EIA規格の場合)については下図をご参照願います。
(「情報通信関連」カタログのシステムラックQ&Aにも図面を掲載しております。)

一覧へ戻るお問合せへ戻る

Q4

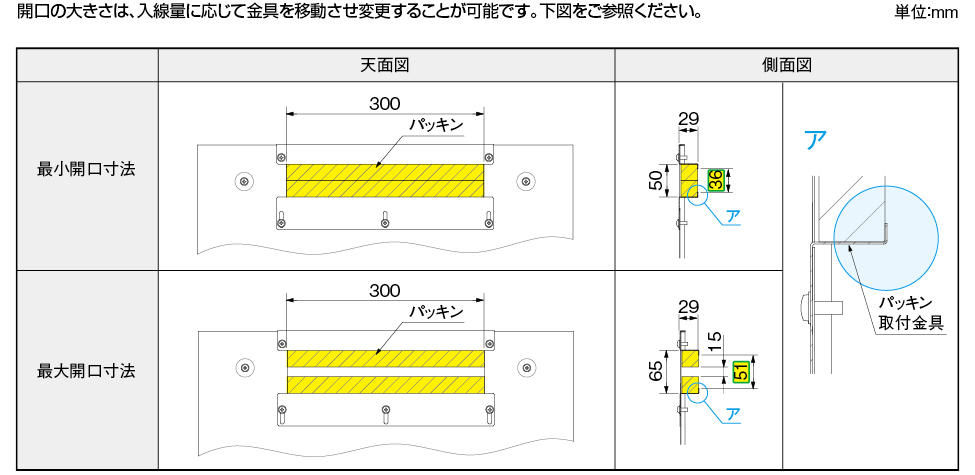

FSシリーズ組替仕様・ケーブル引込み天井板タイプ(−TC)の入線開口寸法は?
A4
入線開口寸法については下図をご参照願います。
(「情報通信関連」カタログのシステムラックQ&Aにも図面を掲載しております。)

一覧へ戻るお問合せへ戻る

Q5

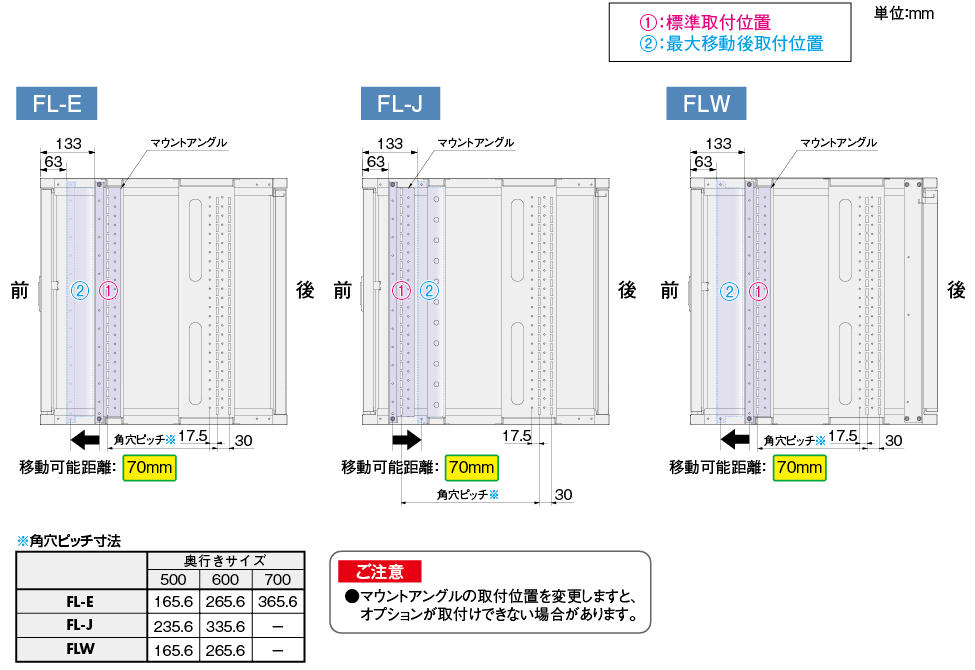

FLシリーズのマウントアングルの移動可能距離は?
A5
下図をご参照ください。
■FLN・FLS・FLMは移動不可です。
(「情報通信関連」カタログのシステムラックQ&Aにも図面を掲載しております。)

一覧へ戻るお問合せへ戻る

Q6

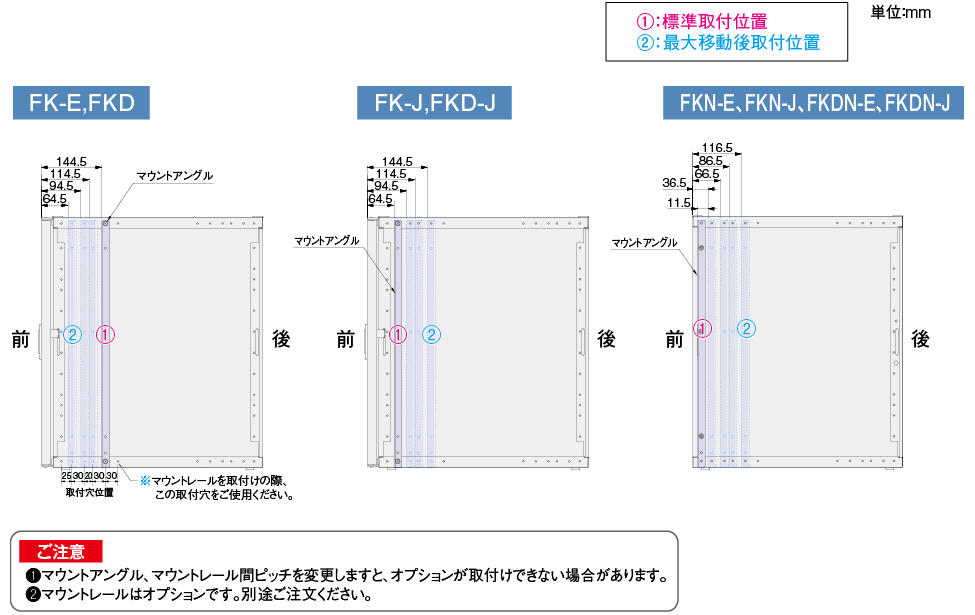

FKシリーズのマウントアングルの移動可能距離は?
A6
下図をご参照ください。
(「情報通信関連」カタログのシステムラックQ&Aにも図面を掲載しております。)

一覧へ戻るお問合せへ戻る

Q7

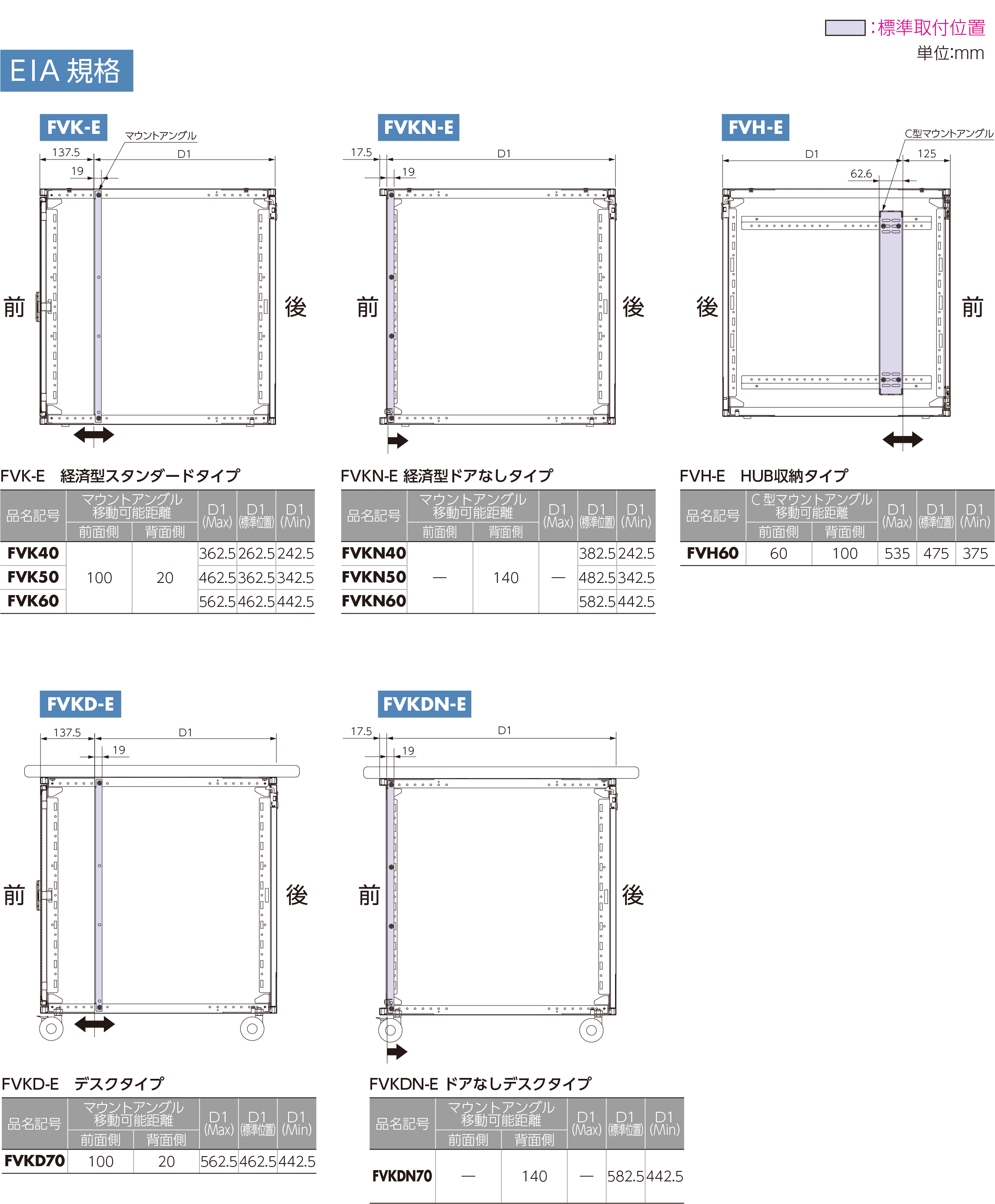

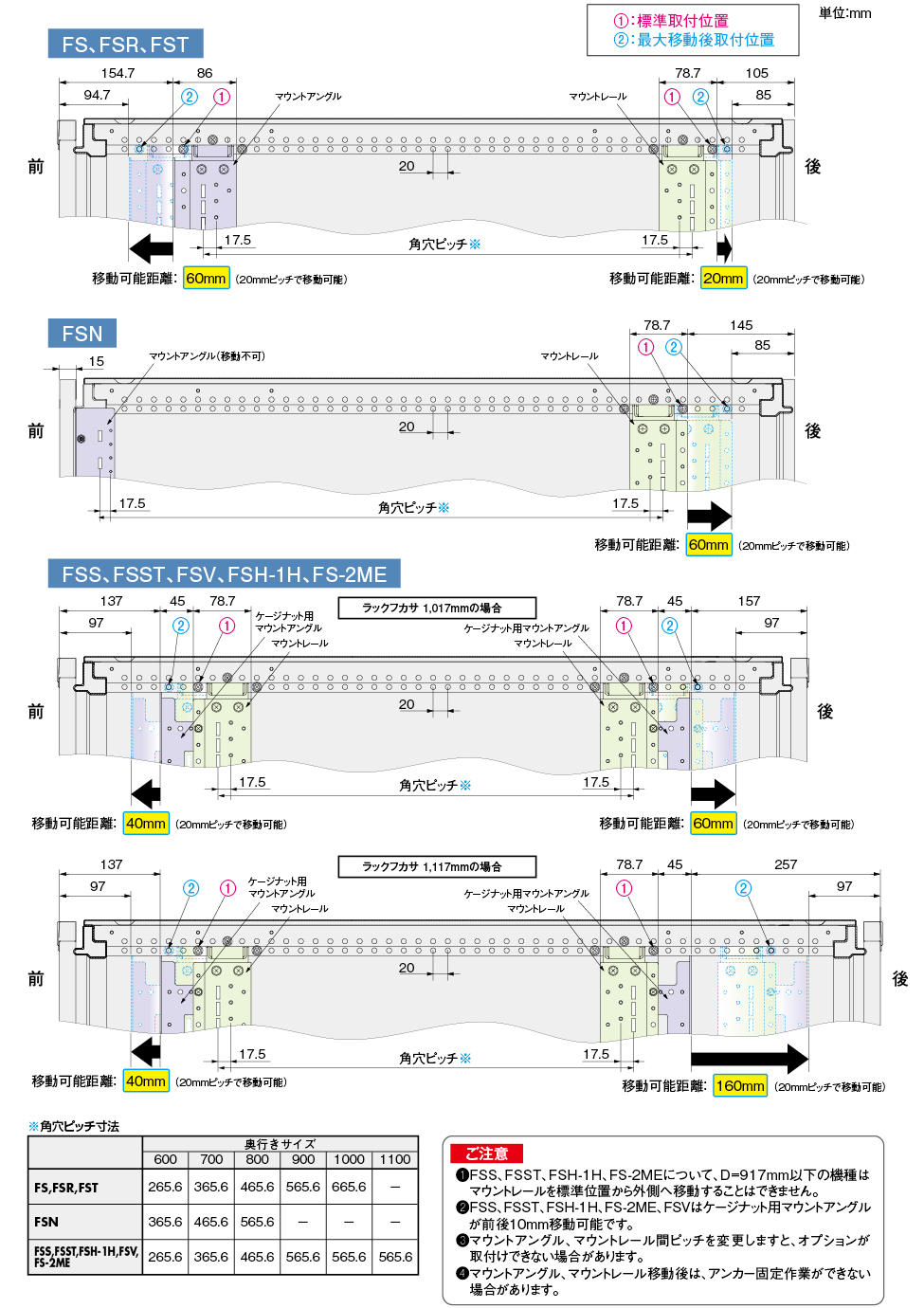

FSシリーズのマウントアングル・マウントレールの移動可能距離は?
A7
下図をご参照ください。
(「情報通信関連」カタログのシステムラックQ&Aにも図面を掲載しております。)

一覧へ戻るお問合せへ戻る

Q8

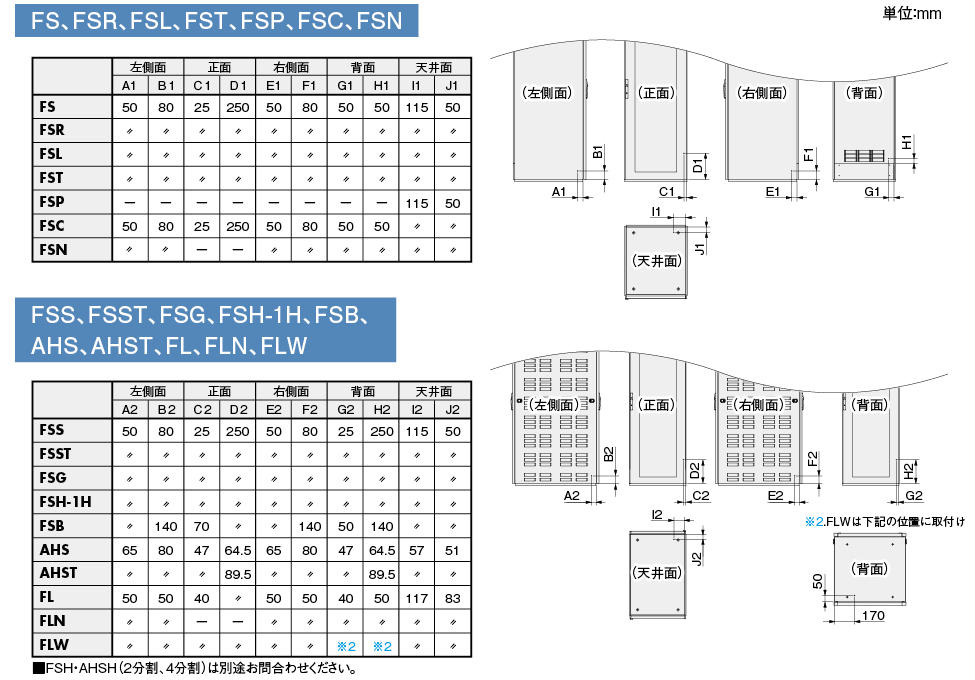

パネル類の*端子は標準装備ですか?また、取り付け位置は?
A8
パネル類の*端子はドア・側板・背面板・天井板にM5(ボルトまたは下穴)が付いています。
オプションのアース線(RD891-20C)により各外装パネルとフレーム間を同電位にすることが
可能です。(「情報通信関連」カタログのシステムラックQ&Aにも図面を掲載しております。)
                                *等電位ボンディング用

一覧へ戻るお問合せへ戻る

Q9

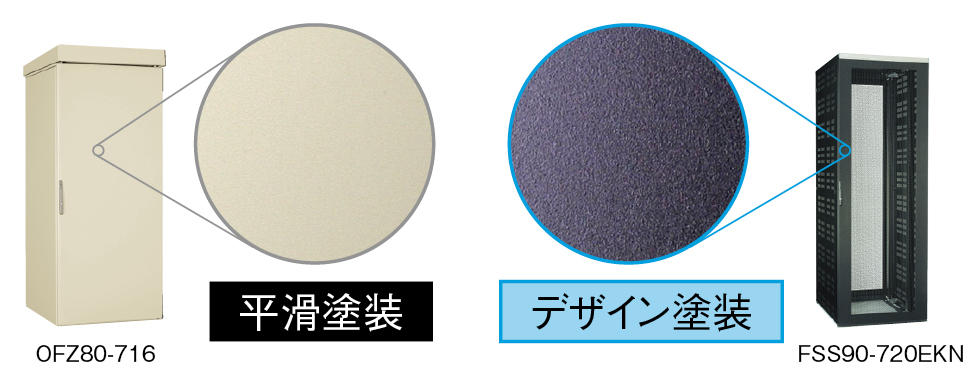

デザイン塗装とはどんな塗装ですか?
A9
システムラックは耐久性(耐候性、耐塩性)に優れ、表面に細かい凹凸のデザインを施した、高級感のある粉体塗装(デザイン塗装)を採用しています。
印刷インクの性質上、実際の色と多少の違いがありますのでご了承ください。
(「情報通信関連」カタログのシステムラックQ&Aにも図面を掲載しております。)

一覧へ戻るお問合せへ戻る

Q10
許容荷重(静荷重)と耐震荷重の違いは??
A10
許容荷重(静荷重)とは、時間的に変化しない一定の荷重に耐えられる搭載可能質量です。
耐震荷重とは、地震波や試験規格波に対しラック本体の主要構造部に有害な変形や破損、外装パネルの開放や脱落などが起こりにくい搭載質量のことです。弊社は代表機種による弊社搭載条件で、試験検証を実施しています。

一覧へ戻るお問合せへ戻る

Q11
既設ラック(FSシリーズ)の鍵番号は変更可能ですか?
A11
可能です。
ただし、ハンドルごと交換となります。弊社IPハンドル以外に交換する場合は、扉ごと特注で交換となります。 (機種やサイズによっては対応できない場合もございますので、詳細は別途お問合せ下さい。)

一覧へ戻るお問合せへ戻る

Q12

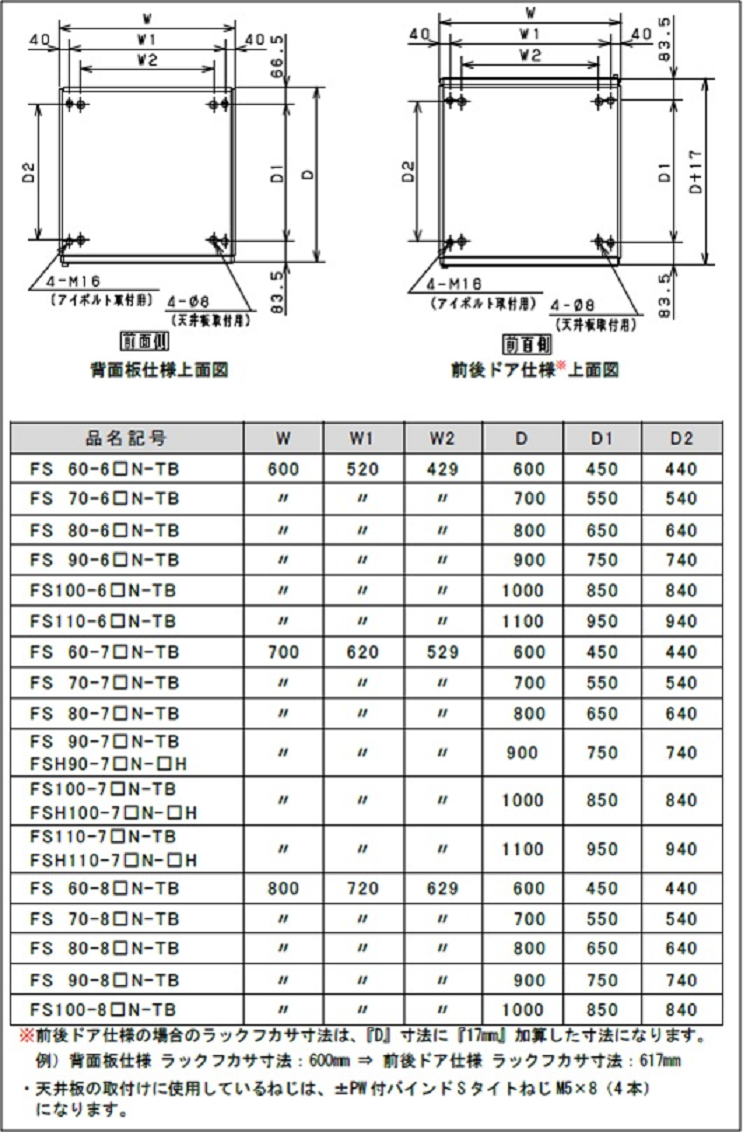

ラック(FSシリーズ)の組替仕様で、天井板アイボルト取付用タイプ(-TB)、
ハウジングタイプ(FSH)天井部アイボルトの取付寸法は?
A12
アイボルトや天井板固定ネジのピッチについては下図(クリックで拡大可能)をご参照願います。

一覧へ戻るお問合せへ戻る

Q13
ラック(AHシリーズ)で、高さ275mm未満の特注フリーアクセスフロア用基台は製作可能ですか?
A13
可能です。
ただし、特注対応となるため、荷重強度や耐震性能などは未検証品の扱いとなります。
(機種やサイズによっては対応できない場合もございますので、詳細は別途お問合せ下さい。)

一覧へ戻るお問合せへ戻る

Q14
ラック(AHシリーズ)は、フレームもボディ同色に塗装可能ですか?
A14
塗装できません。
フレームの材質はアルミニウムで表面に黒色アルマイト処理が施されており、色はブラックとなります。

一覧へ戻るお問合せへ戻る

Q15
ドアの逆開き仕様は可能ですか?
A15
可能です。
(機種やサイズによっては対応できない場合もございますので、詳細は別途お問合せ下さい。)

一覧へ戻るお問合せへ戻る

Q16
換気扇のラベル表示に「FO512-722」とあるが、交換は可能ですか?
A16
可能です。
F0512-722は、PF-121CLと互換性がありますので、交換にはPF-121CLを
ご用命下さい。

一覧へ戻るお問合せへ戻る

Q17
外形寸法の公差は?
A17
幅(W)・奥行(D)が800mm未満は±2mm、800~1200mm以下は±3mmです。
高さ(H)が1,000未満は±2mm、1,000~2,100mm以下は±3mm、2,100mm超過は±4mmです。
(外装パネルにパッキンを使用している製品は除きます)

一覧へ戻るお問合せへ戻る

Q18
FSシリーズ組替仕様のベースタイプ(-B)に、キャスターのみ取り付け可能ですか?
A18
可能です。

一覧へ戻るお問合せへ戻る

Q19
EIA規格のFLラックを、現地でJIS規格へ変更可能ですか?
A19
変更はできません。
フレームタテは溶接されていますので、EIA規格からJIS規格へ変更できません。(同様にJIS規格をEIA規格へ変更することもできません)

一覧へ戻るお問合せへ戻る

Q20
デスクタイプ(FKD、FKDN)の甲板は特注対応が可能ですか?
A20
特注対応はできません。
特殊構造より、寸法・穴加工・指定色など変更対応できません。

一覧へ戻るお問合せへ戻る

Q21
オープンラック(FOD)の背面側にも、マウントアングルを取り付け可能ですか?
A21
可能です。
背面用マウントアングルを特注製作することで対応できます。

一覧へ戻るお問合せへ戻る
