販売終了品

安心&使いやすい
「快適充電器」

  • 事業所・住宅向け
    普通充電器

  • Pit-1Gケーブル
    タイプ

充電コネクターをキャビネット内に収納&施錠可能。
駐車場や住宅に適したケーブル付き普通充電器です。
※2022年1月末に生産終了致しました。
後継品はPit-2Gシリーズとなります。

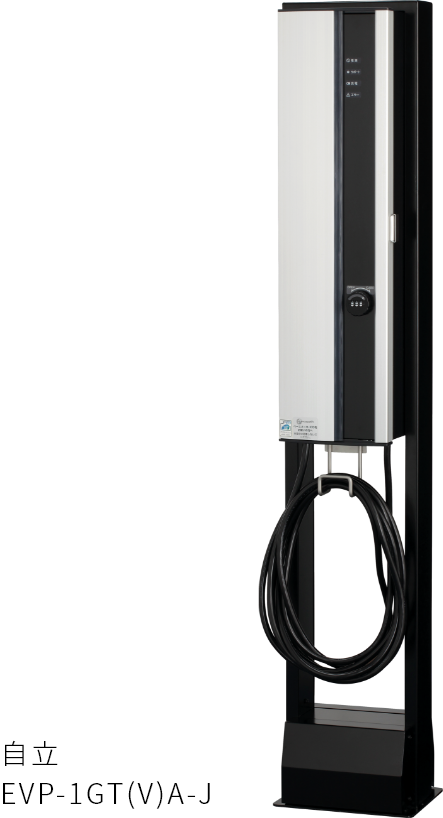

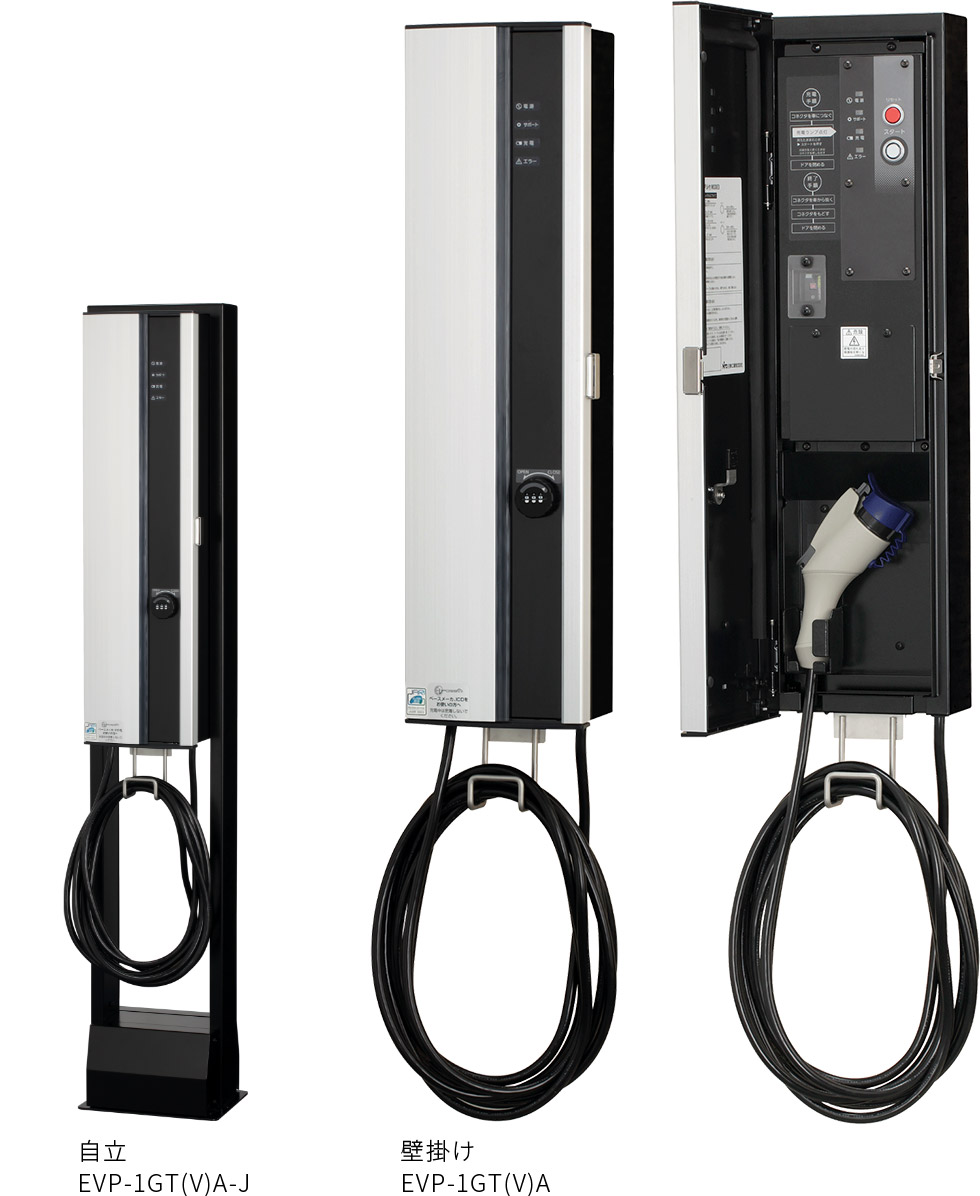

オプション自立スタンド EVPX-ST2 使用時
単機能モデル EVPT-2G□□
単機能モデル EVPT-2G□□/オプション自立スタンド EVPX-ST2 使用時

特長FEATURES

充電ケーブル付で車種を問わずに充電可能
充電コネクターは安心&安全のキャビネット収納

車載充電ケーブルを使用する場合、トランクより出し入れしてコンセントに差し込みます。
Pit-1G普通充電器なら、キャビネット内に充電コネクターを収納。
操作や片付けが簡単になり、施錠できるので盗電の心配もありません。

車載充電ケーブル・
コンセントだと・・・

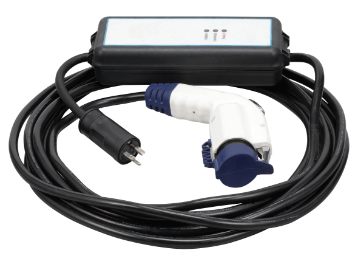

  • 車載充電ケーブル

    車載充電ケーブル

  • プラス
  • 車載充電ケーブル

    EVコンセント
    200V用

車載充電ケーブルは取り扱いが面倒、
ケーブルが傷むことも・・・。

  • ケーブルが重い

    ケーブルが重い

  • 雨の日は手が汚れちゃう

    雨の日は手が
    汚れちゃう

  • 車載充電ケーブルはその車種専用で、取り扱いが面倒だ

    車載充電ケーブルはその車種専用で、
    取り扱いが面倒だ

  • 見た目が悪いし、盗難の危険性が・・・

    見た目が悪いし、
    盗難の危険性が・・・

↓

Pit-1Gケーブルタイプなら
充電器のケーブルでラクラク充電

充電器のケーブルでラクラク充電

●高い安全性!
●操作が簡単!
●片付けもラクラク!
●盗難・盗電の心配もない!
●スタイリッシュなデザイン!

付属の充電コネクターを
差し込むだけで充電開始

使い方は、本体から充電コネクターを取り出し、車両に差し込むだけ。
使い方が簡単なだけでなく、過電流・漏電遮断など安心機能が付いているから安心です。

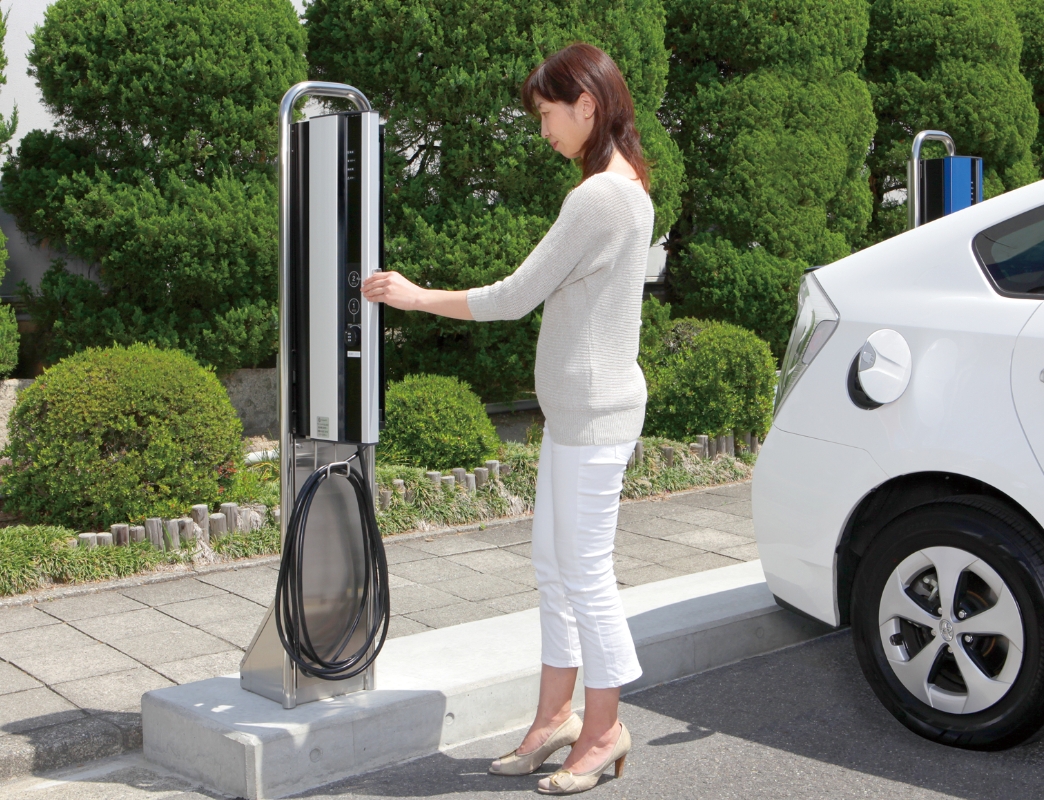

  • 充電コネクターを本体から取り出す。

    ①充電コネクターを本体から取り出す。

    ※写真の自立スタンドは、現在販売しておりません。

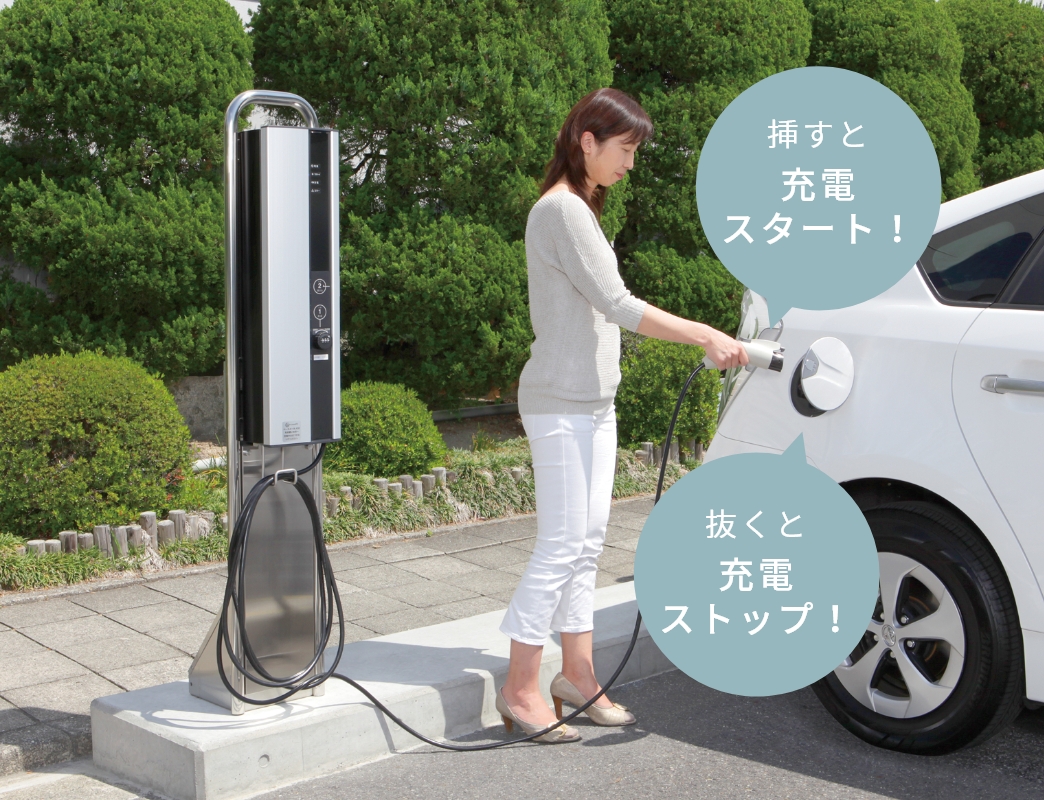

  • 車両に差し込むと充電開始、抜くと完了。

    ②車両に差し込むと充電開始、抜くと完了。

安全性・防犯性に優れた
「ハイパフォーマンス」な充電器

いつも安全

過電流や漏電検知時に充電をストップ
車両との信号通信(CPLT)機能により安心して充電が可能
(CPLT機能のない車両への充電(MODE1充電)もボタン操作で可能)

ロックで防犯

充電コネクターを本体に収納した状態で扉のロックが可能

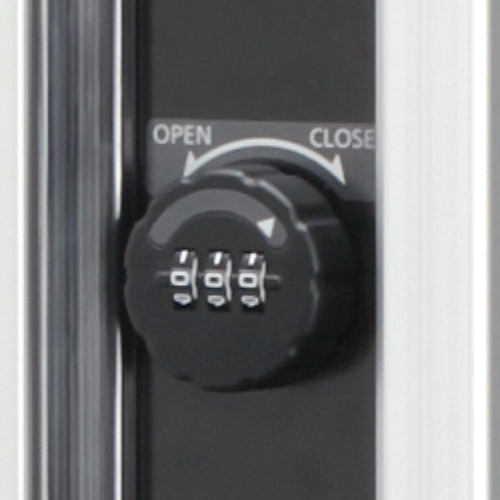

  • ダイヤル錠

    ダイヤル錠

    3桁のダイヤル式で任意の番号に設定が可能です。

仕様SPECIFICATION

Pit-1G ケーブルタイプ

材質 ボデー・扉・自立スタンド : ステンレス 化粧フレーム : アルミ
塗装色 ボデー・扉 : ブラック塗装(N1) 化粧フレーム : シルバー

この表は横へスクロールします。→

品名記号 EVP-1GTA EVP-1GTVA
(板厚アップ仕様)

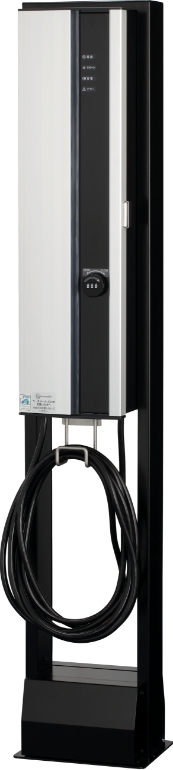

EVP-1GTA-J EVP-1GTVA-J
(板厚アップ仕様)

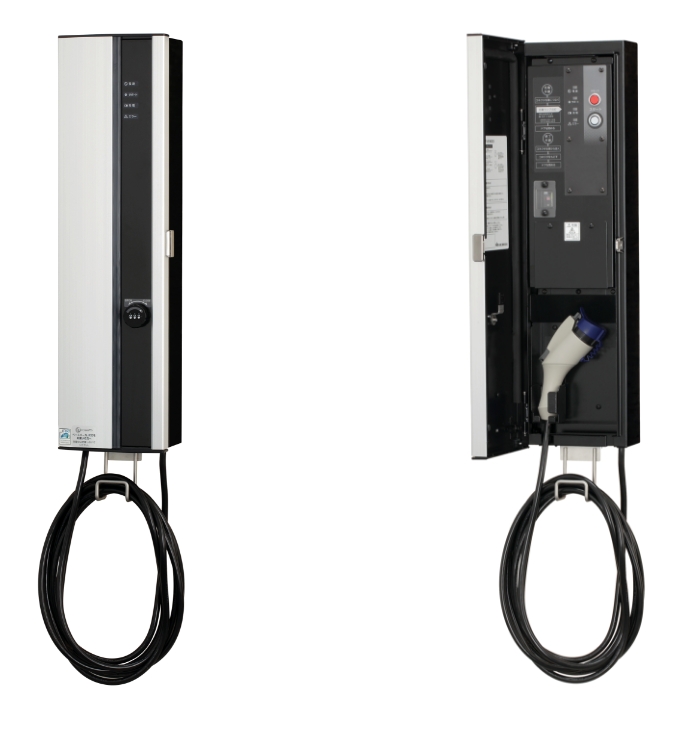

タイプ 壁掛タイプ 自立タイプ
姿図 壁掛タイプ 自立タイプ
板厚 ボデー: t0.8
ドア : t1.0
ボデー: t1.2
ドア : t1.2

公共建築工事標準仕様書
(国土交通省)の
ステンレス板厚基準
(1.2mm)を満たします
ボデー: t0.8
ドア : t1.0
ボデー: t1.2
ドア : t1.2

公共建築工事標準仕様書
(国土交通省)の
ステンレス板厚基準
(1.2mm)を満たします
出力電力 3.2kW
連続使用定格電流 16A
定格電圧 単相AC200V
定格周波数 50/60Hz
外形寸法(mm) W:205×H:770×D:137(突起含まず) W:270×H:1470×D:252
質量 約15kg 約17kg 約32.5kg 約34.5kg
ケーブル長さ 約7m
保護性能 IP44(ケーブル入線部は除く)
設置環境 屋内および屋外
使用温度範囲 -20℃~+40℃ (氷結なきこと)
充電モード MODE3 (MODE1車両対応)
標準価格 180,000円 210,000円 240,000円 270,000円
納入仕様書(図面) PDFLink PDFLink PDFLink PDFLink
取扱説明書 PDFLink PDF(本体)Link PDF(自立スタンド)Link
壁掛タイプと自立スタンド両方を確認下さい
施工説明書 PDFLink PDF(本体)Link PDF(自立スタンド)Link
壁掛タイプと自立スタンド両方を確認下さい

・価格は標準価格(税抜き)です。

対応車種、充電時間等は「主なEV・PHVの充電対応および充電時間⼀覧」にてご確認ください。

本製品専用サポートデスクの電話番号が変更となります。何卒ご了承ください。
■旧 電話番号:03-5641-2106 (本製品の取扱説明書・施工説明書に記載された番号です)
■新 電話番号:03-6757-3584 (2021年10月29日~)
お問合せは、こちらからも受け付けております。

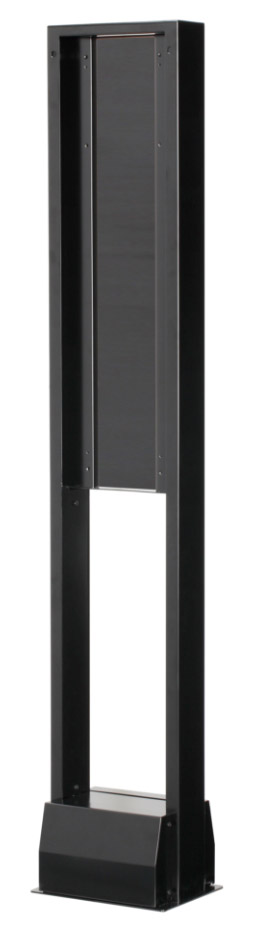

Pit-1Gシリーズ用オプション・
自立スタンド

材質 ステンレス
塗装色 ブラック塗装(N1)
品名記号 EVPX-ST
外形寸法(mm) W:270×H:1470×D:205
質量 約17.5kg
設置環境 屋内および屋外
標準価格 60,000円
納入仕様書(図面) PDFLink
取扱説明書/施工説明書 PDFLink

・価格は標準価格(税抜き)です。

材質にステンレスを使用し、高い耐候性を実現しています。

2台設置が可能
スタンドの前面・背面に各1台取付けることが可能です。

  • EVPX-ST2

    EVPX-ST

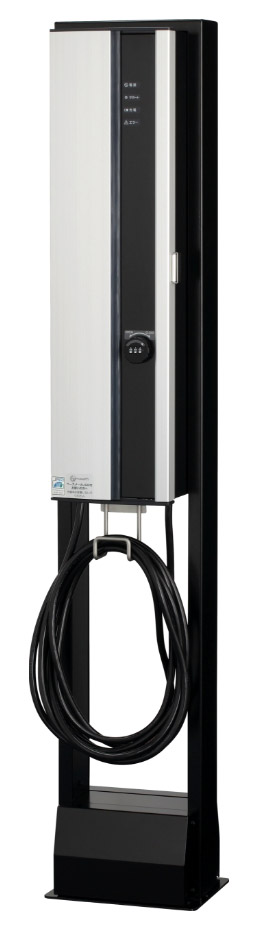

  • 1台取付例

    1台取付例

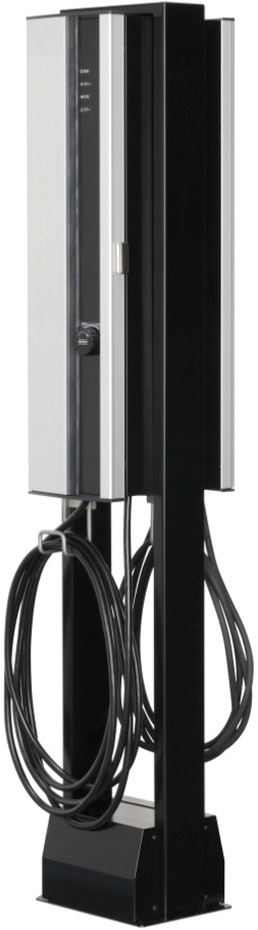

  • 2台取付例

    2台取付例

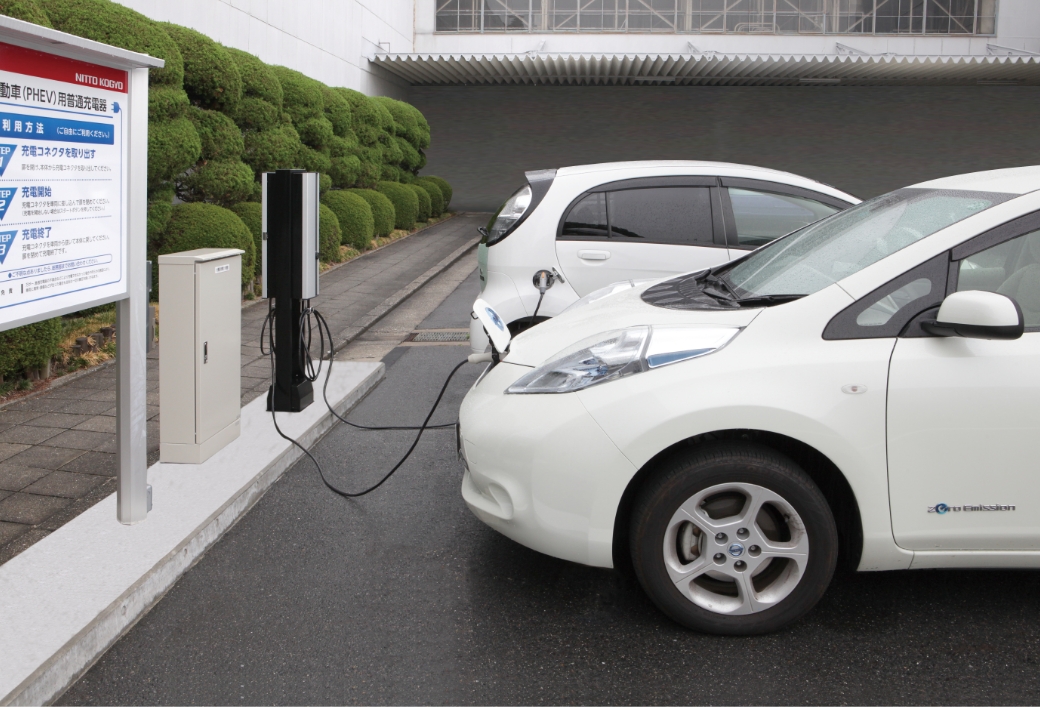

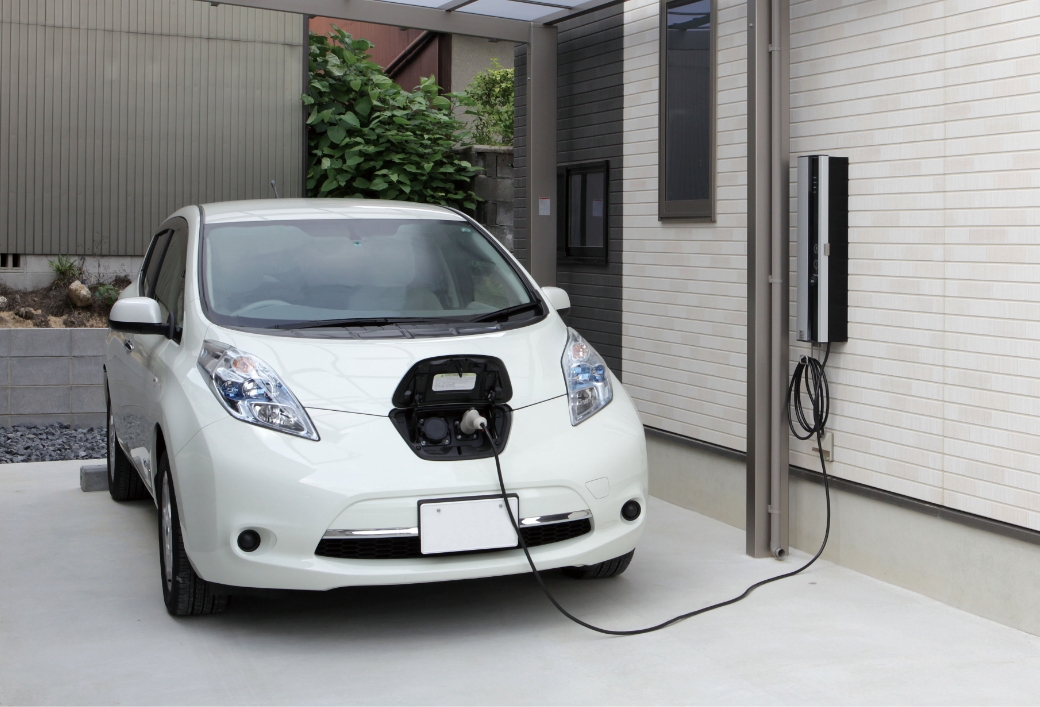

INSTALLATION EXAMPLE設置事例

  • 設置事例 イメージ
  • 設置事例 イメージ

CADデータダウンロードDOWNLOAD

日東工業商品情報サイト「N-TEC」よりダウンロードいただけます。(ログインが必要です)
